Produktdetails:
Zahlung und Versand AGB:
|
| Produkt-Name: | P.M.-Filter Verdrahtungshandbuch | Hafen: | 1X2 |
|---|---|---|---|
| Wellenlänge: | Fertigen Sie besonders an | Garantiezeit: | 3 Jahre |
| Anwendung: | CATV-System | ||
| Markieren: | Polarisationserhaltendes Filter Verdrahtungshandbuch,Kundengerechtes P.M.-Filter Verdrahtungshandbuch,P.M.-Filter Verdrahtungshandbuch |
||

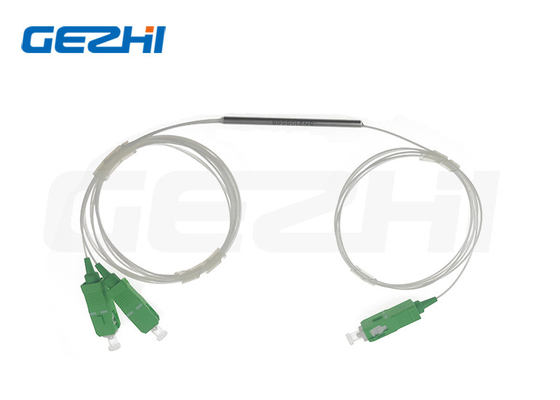

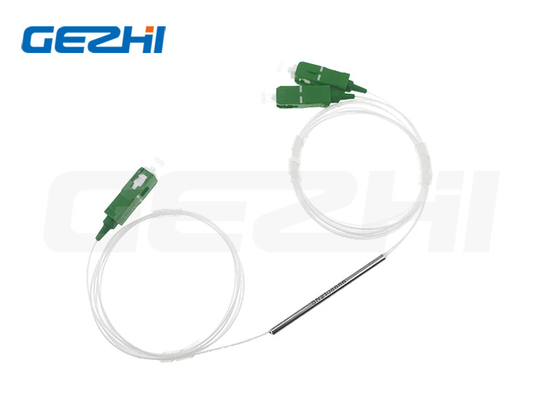

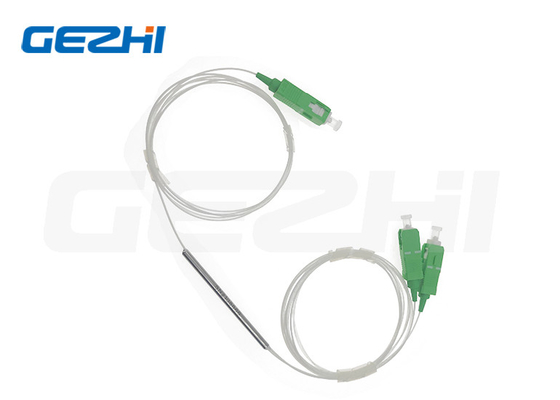

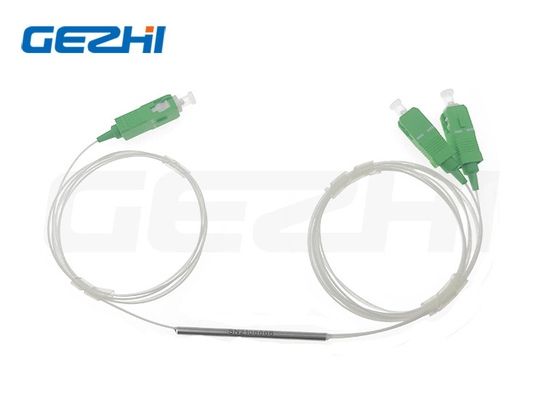

Produktübersicht von P.M.-Filter Verdrahtungshandbuch
Polarisationserhaltendes Verdrahtungshandbuch Filter der kundengerechten Faser-hohen Leistung (bis zu 20W) für CWDM-/DWDMmodul
Polarisationserhaltendes Filter Verdrahtungshandbuch
Verdrahtungshandbuch-Reihen Filter GEZHI liefern polarisationserhaltende die Wellenlängenabteilungsmehrkanalausrüstung beim Beibehalten von Signalpolarisation. P.M. FWDM basiert auf umweltsmäßig stabiler Dünnfilmfiltertechnologie und wird mit hohem Löschungsverhältnis, niedriger Einfügungsdämpfung und Verlust der hohen Rendite gekennzeichnet. Sie sind für Hochgeschwindigkeits-Verdrahtungshandbuch-Netzwerk-Systeme ideal.
Eigenschaften u. Anwendungen von P.M.-Filter Verdrahtungshandbuch
Eigenschaften
Niedrige Einfügungsdämpfung
Hohes Löschungs-Verhältnis
Hohe Isolierung
Behandlung der hohen Leistung
Hohe Stabilität u. Zuverlässigkeit
Anwendungen
CATV-System
CWDM-/DWDMmodul
EPON-/GPONnetze
Kommunikationen
Überwachung in den zusammenhängenden Systemen
Spezifikationen von P.M.-Filter Verdrahtungshandbuch
|
Parameter |
Einheit |
Werte |
|||||
|
Art |
- |
1064/980 |
1550/980 |
1550/1064 |
1550/1480
|
2000/1550
|
|
|
Getriebe-Wellenlänge |
Nanometer |
1020~1080 |
1520~1580 |
1520~1580 |
1535~1565 |
1950~2050 |
|
|
Reflexions-Wellenlänge |
Nanometer |
960~990 |
960~990 |
1020~1080 |
1480±10 |
1570±10 |
|
|
Maximum-Einfügungsdämpfung an 23℃ |
Übertragungskanal |
DB |
0,8 |
0,7 |
0,8 |
0,8 |
0,8 |
|
|
Reflexions-Kanal |
DB |
0,6 |
0,6 |
0,6 |
0,6 |
0,8 |
|
@Reflection Min. Transmission Isolation avelength |
DB |
30 |
30 |
30 |
30 |
25 |
|
|
@Transmission Min. Reflection Isolation avelength |
DB |
15 |
15 |
15 |
15 |
12 |
|
|
Max. Channel Flatness |
DB |
0,4 |
|||||
|
Min. Extinction Ratio an 23℃ |
Übertragungskanal |
DB |
20 |
||||
|
|
Reflexions-Kanal |
DB |
18 |
||||
|
Wärmebeständigkeit Max. Wavelength |
nm/℃ |
0,003 |
|||||
|
Max. Einfügungsdämpfungs-Wärmebeständigkeit |
dB/℃ |
0,005 |
|||||
|
Min., Rückflussdämpfung an 23℃ |
DB |
50 |
|||||
|
Max. Power Handling (CW) |
W |
1, 3, 5, 10, 20 oder spezifiziert |
|||||
|
Max. Zugbeanspruchung |
N |
5 |
|||||
|
Betriebstemperatur |
℃ |
0~+70
|
|||||
|
Lagertemperatur |
℃ |
-40~+85 |
|||||
|
Mit Verbindungsstücken ist die Behandlungsenergie nur 1W, IL ist 0.3dB höher, ist RL 5dB zu senken, und ER ist niedrigeres 2dB. |
|||||||
|
Verbindungsstückschlüssel ist ausgerichtet, um Achse zu verlangsamen. |
|||||||
Maß
Odering-Informationen von P.M.-Filter Verdrahtungshandbuch
|
HPMFWDM-1111-23-444-555-67-8-999-AABB (P.M.-Faser-Art) HPFWDM-1111-23-444-555-67-8-999-AABB (Inspektions-Faser-Art) |
|
| 1111 - Wellenlänge: | 5506=T1550nm/R1064nm, 0698=T1064nm/R980nm, SSSS=Specified |
| 2 - Pumpenartig: | F=Forward, B=Backward |
| 3 - Arbeitsachse für Signal-Weg: | B=Both-Achsenfunktion, F=Fast-Achse blockierte |
| 444 - Faser-Art für COM u. Durchlauf: | 001=PM1550, 003=PM980,045=PM1950, SSS=Specified |
| 555 - Faser-Art für Hinweis: | 001=PM1550, 003=PM980, 004=Hi1060, 008=SMF-28E, SSS=Specified |
| 6 - Gehäuseabmessungen: | 0=φ5.5x35mm (≤5W), 1=70x12x8mm, S=Specified |
FAQ
Q1: Kann ich einen Beispielauftrag polarisationserhaltenden Filter Verdrahtungshandbuchs haben? Was ist Ihr MOQ?
A1: Beispielauftrag ist- willkommen, Qualität zu prüfen und zu überprüfen. Wir tun nicht MOQ, Probe 1pcs sind verfügbar. Auch Mischproben sind annehmbar.
Q2: Was ist die Vorbereitungs- und Anlaufzeit?
A2: Die normale Vorbereitungs- und Anlaufzeit ist über 1week, für große Quantität und spezielle Produkte. Überprüfen Sie bitte Vorbereitungs- und Anlaufzeit mit unseren Verkäufen.
Vertreter. Aber wir halten auf Lager für einige Produkte, könnten 1-3 Tage versenden, nachdem wir Zahlung empfangen haben.
Q3: Was sind die Zahlungsbedingungen polarisationserhaltenden Filter Verdrahtungshandbuchs?
A3: Zahlungsbedingung: T/T, Paypal, Westverband, Barzahlung, Alibaba etc.
Q4: Was ist Ihr Garantiezeit polarisationserhaltendes Filter Verdrahtungshandbuch?
A4: die Garantie 3 Jahre.
Q5: Könnte ich unser eigenes Logo, Aufkleber und Paket benutzen?
A5: Ja könnten wir Soem-Dienstleistung, die entsprechend Ihren Anforderungen, Entwurfsprodukte, beschriften, Logo, PN, SN, Paket erbringen.
