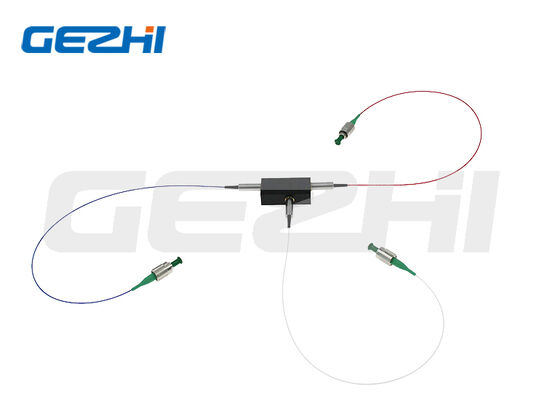

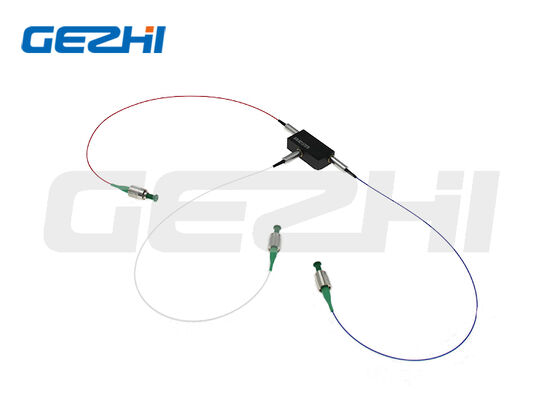

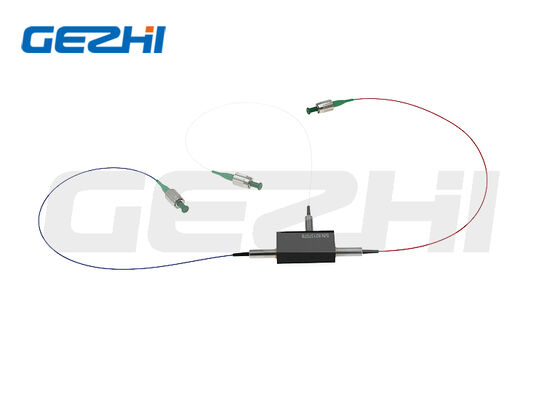

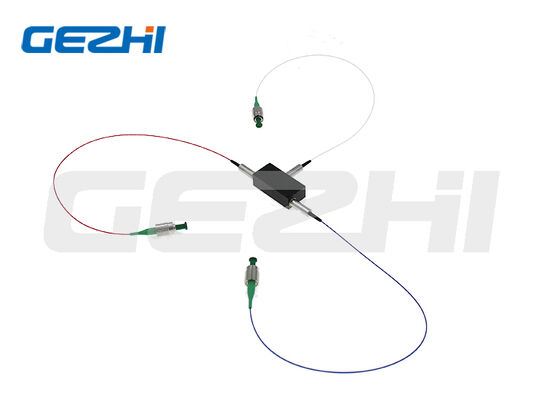

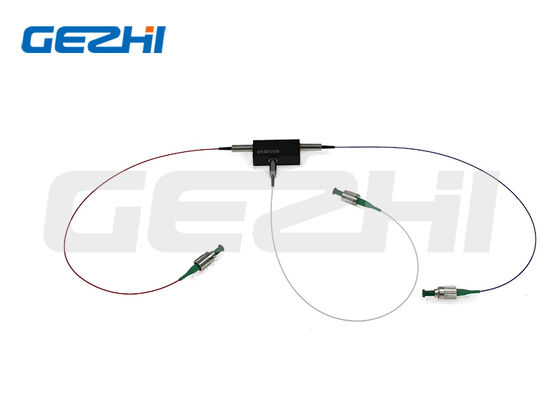

TGG Kristall-basierte Polarisierung Optical Circulator mit hohem Auslöschverhältnis, niedrigem Einsetzungsverlust und breiter Wellenlänge

Markenbezeichnung:	GEZHI or OEM
Modellnummer:	Polarisationserhaltender optischer Zirkulator TGG mit 3 Anschlüssen
MOQ:	1 Stk
Preis:	US$288-US$988
Zahlungsbedingungen:	T/T, Western Union

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE RoHS,ISO9001

Betriebswellenlänge:

532/635/680/780/808/850/930/980/1030/1053/1064/1150 nm

Einfügedämpfung:

≤1,5 dB (780–1150 nm); ≤2,5 dB (532/635/680 nm)

Minimale Isolation:

≥20 / ≥22dB

Löschungs-Verhältnis:

≥18 dB (Typ B); ≥20 dB (Typ F)

Maximale CW-Leistung:

0,5 / 5 / 10 / 20W

Packungsgröße:

70×28×26mm

Verpackung Informationen:

Papierbox

Hervorheben:

Polarisierung mit Aufrechterhaltung des optischen Zirkulators mit hoher Auslöschquote

Kristallbasierter optischer Zirkulator mit geringem Einsatzverlust

Polarisationssicherer Kreislauf mit breiter Wellenlängendeckung

Beschreibung des Produkts

Polarisationserhaltender optischer Zirkulator auf TGG-Basis (532, 635, 680, 780, 808, 850, 930, 980, 1030, 1053, 1064, 1150 nm)

Produktübersicht

Der TGG-basierte polarisationserhaltende optische Zirkulator von Gezhi Photonics verwendet einen leistungsstarken magnetooptischen Terbium-Gallium-Granat-Kristall als Kernkomponente. Es deckt einen breiten Wellenlängenbereich von 532 nm bis 1150 nm ab, einschließlich sichtbarer und nahinfraroter gemeinsamer Bänder.

Dieser PM-Zirkulator zeichnet sich durch eine extrem niedrige Einfügungsdämpfung, hervorragende Isolierung, ein hohes Extinktionsverhältnis und eine hohe Rückflussdämpfung aus. Es unterstützt CW-Belastbarkeit von 0,5 W bis 20 W und zwei Polarisationsachsen-Arbeitsmodi (Typ B Doppelachse und nur langsame Achse Typ F). Es ist ein standardmäßiges 70×28×26-mm-Kompaktgehäuse mit vollständig anpassbarer Pigtail-Faser, Faserlänge, Steckertyp und Impulsspitzenleistung erhältlich. Ideal für Faserlaserverstärker, medizinische optische Instrumente und optische Präzisionstestsysteme.

Hauptmerkmale

Geringe Einfügungsdämpfung: ≤1,5 dB für 780–1150-nm-Bänder, ≤2,5 dB für 532/635/680 nm
Hohe Isolierung: Mindestisolierung ≥20 dB, Spitzenisolierung bis zu ≥26 dB
Hohes Extinktionsverhältnis: ≥18 dB (Typ B), ≥20 dB (Typ F)
Hohe Rückflussdämpfung ≥45 dB, extrem geringes Übersprechen
Breite Wellenlängenabdeckung: 532, 635, 680, 780, 808, 850, 930, 980, 1030, 1053, 1064, 1150 nm
Mehrere CW-Leistungsoptionen: 0,5 W, 5 W, 10 W, 20 W
Zwei Polarisationsausrichtungsmodi: B (beide Achsen), F (nur langsame Achse)
Verschiedene PM-Fasern zur Auswahl: PM460, PM630, PM780, PM980, PM1060
Optionaler Pigtail: Blanke Faser / 900 μm Bündelader; anpassbare Faserlänge
Mehrere Anschlussoptionen: FC/UPC, FC/APC, SC/UPC, SC/APC
Großer Arbeitstemperaturbereich: 0℃ ~ +60℃; Lagertemperatur: -10℃ ~ +75℃
Kundenspezifische Verpackungs-, Wellenlängen- und Impulsleistungsspezifikationen werden unterstützt

Typische Anwendungen

Faserverstärker und Faserlasersysteme
Medizinische optische Geräte und medizinische Laser
Optische Test- und Messgeräte
Optische Präzisionspolarisationsschaltungen
Interferometrie- und Laborforschungsaufbauten

Technische Spezifikationen

Parameter	Einheit	Spezifikation
Betriebswellenlänge	nm	532 / 635 / 680 / 780 / 808 / 850 / 930 / 980 / 1030 / 1053 / 1064 / 1150
Wellenlängenbandbreite	nm	±5 / ±10 (abhängig von der Wellenlänge)
Einfügedämpfung	dB	≤1,5 (780–1150 nm); ≤2,5 (532/635/680 nm)
Minimale Isolation	dB	≥20 / ≥22
Spitzenisolation	dB	≥25 / ≥26
Extinktionsverhältnis (Typ B)	dB	≥18
Extinktionsverhältnis (Typ F)	dB	≥20
Rückflussverlust	dB	≥45
Übersprechen	dB	≥45
Maximale CW-Belastbarkeit	W	0,5 / 5 / 10 / 20
Zuglast	N	≤5
Betriebstemperatur	℃	0 ~ +60
Lagertemperatur	℃	-10 ~ +75
Standardpaketgröße	mm	70×28×26

Wichtige Hinweise

Die oben genannten Spezifikationen gelten für Geräte ohne Anschlüsse. Bei Ausstattung mit Anschlüssen erhöht sich die Einfügungsdämpfung um 0,3 dB, die Rückflussdämpfung verringert sich um 5 dB und das Extinktionsverhältnis sinkt um 2 dB.

Bei Impulsbetrieb-Anwendungen teilen Sie uns bitte vorab die Impulsenergie und Spitzenleistung passend zum passenden Produkt mit.

Abmessungen

Bestellinformationen

Modellcode: PMCIR-X-XXXX-X-XX-XXXX-XX-XX-XX-XX-XX

Seriennummer.	Parameterelement	Codedefinition
①	Hafen	3 = 3-Port
②	Wellenlänge	532 / 635 / 680 / 780 / 808 / 850 / 930 / 980 / 1030 / 1053 / 1064 / 1150 S = Kundenspezifische Wellenlänge
③	Achsenausrichtung	B = Beide Achsen arbeiten F = Langsame Achse arbeitet, schnelle Achse blockiert N = Nicht-PM-Typ
④	Krafthandhabung	0L = 0,5W 01 = 1W 10 = 10W 20 = 20W S = Benutzerdefinierte Leistung
⑤	Fasertyp	PM460 / PM630 / PM780 / PM980 / PM1060 S = Kundenspezifische Faser
⑥	Paketabmessungen	T2 = Standard 70×28×26mm S = Benutzerdefinierte Paketgröße
⑦	Pigtail-Typ	00 = blanke Faser 09 = 900μm Bündelader
⑧	Faserlänge	08 = 0,8m 10 = 1m S = Individuell angegebene Länge
⑨	Steckertyp	FP = FC/UPC FA = FC/APC SP = SC/UPC SA = SC/APC S = Kundenspezifischer Stecker / blanke Glasfaser ohne Stecker
⑩	Pulsspitzenleistung	00 = Dauerstrich (CW) 10 = 10 kW Spitzenleistung 20 = 20 kW Spitzenleistung SS = Kundenspezifische Impulsleistung

Verpackungsinformationstabelle

Artikel	Einzelheiten
Verpackungstyp	Individueller PE-Beutel oder kundenspezifische Verpackung
Beschriftungsoption	Produktetikett / OEM-Etikett
Umkarton	Standard-Exportkarton
Beispielunterstützung	Verfügbar
Massenlieferung	Verfügbar
