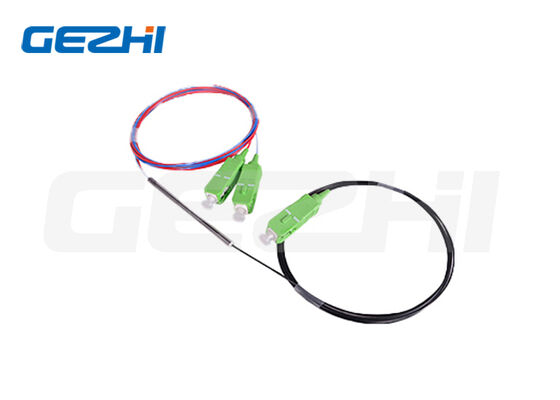

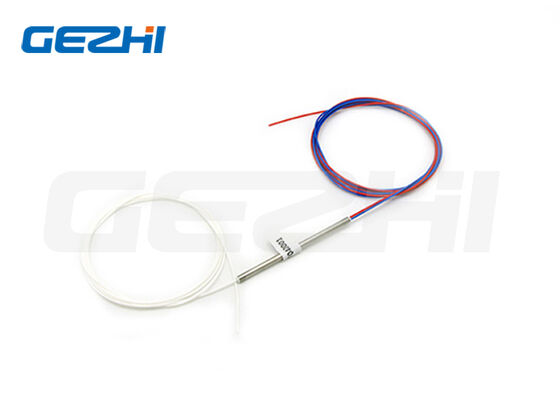

Polarisationserhaltendes, abgesichertes WDM mit äußerst geringer Einfügungsdämpfung, hohem Polarisationsauslöschungsverhältnis und großem Betriebstemperaturbereich

Name: Polarisationserhaltendes, abgesichertes WDM mit äußerst geringer Einfügungsdämpfung, hohem Polarisationsauslöschungsverhältnis und großem Betriebstemperaturbereich
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Polarisationserhaltender optischer Zirkulator TGG mit 3 Anschlüssen
Price: 438.00 USD
Availability: InStock

Markenbezeichnung:	GEZHI or OEM
Modellnummer:	Polarisationserhaltender optischer Zirkulator TGG mit 3 Anschlüssen
MOQ:	1 Stk
Preis:	US$188-US$688
Lieferzeit:	2-3 Wochen
Zahlungsbedingungen:	T/T, Western Union

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE RoHS,ISO9001

Dokumentieren:

PM Fused WDM 488~840.pdf

Steckertyp:

FC/SC/LC...

Betriebswellenlänge:

488/532, 488/633, 532/633, 532/780, 633/780, 633/840 nm

Einfügedämpfung:

≤1,0~1,2 dB blanke Faser

Isolierung:

≥13~18 dB

Löschungs-Verhältnis:

≥18 dB

Maximale CW-Leistung:

0,1 ~ 0,3 W

Betriebstemperatur:

-40 °C bis +85 °C

Verpackung Informationen:

Papierbox

Versorgungsmaterial-Fähigkeit:

2000 Stück pro Monat

Beschreibung des Produkts

Polarisierung Beibehaltung von fusioniertem WDM (488/532, 488/633, 532/633, 532/780, 633/780, 633/840 nm)

Produktübersicht

Our Polarization Maintaining Fused Biconical Taper (PM FBT) WDMs are bidirectional fiber optic components engineered to multiplex and demultiplex two distinct visible laser wavelengths while fully preserving polarization state across both fiber axesDiese Geräte, die mit Hilfe einer präzisen Verjüngungstechnologie hergestellt werden, bieten eine stabile optische Leistung für sichtbare Faserlasersysteme, Biophotonikmikroskopie,Glasfaserverstärker und optische Prüfgeräte.

Diese Serie unterstützt sechs Standardwellenlängenkombinationen: 488/532, 488/633, 532/633, 532/780, 633/780 und 633/840 nm.Jedes Modell ist mit einer speziellen PM-Panda-Faser (PM460-HP oder PM630-HP) vorgepaart, um eine hohe Polarisierungs-Auslöschungsrate zu gewährleistenBeide Polarisierungsachsen bleiben während des Betriebs voll funktionsfähig; keine Achse wird unter normalen Arbeitsbedingungen blockiert.

Die Geräte werden mit nackten Fasern angeboten oder mit einer Ö900 μm-Lose-Rohrverpackung mit optionalen FC/APC-, FC/UPC-, SC/APC- oder SC/UPC-Anschlüssen beendet.Alle Einheiten werden vor dem Versand 100% optisch getestet, um einen konstanten Verlust zu gewährleisten., Isolations- und Polarisierungsleistung.

Hauptmerkmale

Ultra-niedriger Einsetzverlust (≤1,0 bis 1,2 dB nackte Faser) über die volle Bandbreite der Wellenlänge ±5 nm
Hohe Hafenisolation bis 18 dB für sichtbare Kombinationen mit langen Wellenlängen
Hohe Polarisationsverlustquote ≥ 18 dB für eine zuverlässige Ausrichtung des PM-Systems
Ultrahohe Rücklaufverluste ≥ 55 dB zur Unterdrückung der Rückstrahllaserinstabilität
Breiter Betriebstemperaturbereich: -40 °C bis +85 °C für Industrie- und Laborumgebungen
Mehrfache CW-Leistungsberechnungen von 0,1 W bis 0,3 W für verschiedene Laseranwendungen
Aktive Konstruktion mit zwei Achsen, keine Abschirmung der Polarisierungsachse
Zwei Standard-Metallgehäuse: Φ3,0×60 mm (nackte Faser) / Φ3,0×70 mm (900 μm)
Anpassbare Schwanzwellenlänge, Fasertypen, Wellenlängenpaare und Verbindungsendungen
Zugbelastung bis zu 5 N für Standardfaser-Pigtails
RoHS-konforme Festmetallverpackungen mit ausgezeichneter mechanischer Stabilität

Typische Anwendungen

Sichtbare Wellenlängenfaserlaser und Pumplaserkombinationssysteme
Glasfaserverstärker zur Aufrechterhaltung der Polarisierung
Optische Prüf- und Messlaborgeräte
Konfocale Mikroskopie, Fluoreszenzbildgebung und Biophotonikgeräte
Sichtbare Lichtfasersensorsysteme
Mehrwellenlängen-Laser-Verteilungswege

Vollständige optische und mechanische Spezifikationen

Alle Leistungsdaten wurden auf nackten Faserbaugruppen ohne Steckverbinder gemessen.

Parameter	Einheit	Werte
Operation Wellenlänge	m	488/532	488/633	532/633	532/780	633/780	633/840
Wellenlänge Bandbreite	m	± 5	± 5	± 5	± 5	± 5	± 5
Einfügungsverlust (nackte Faser)	dB	≤ 12	≤ 12	≤ 10	≤ 10	≤ 10	≤ 10
Isolation	dB	≥ 13	≥ 15	≥ 15	≥ 18 Jahre	≥ 18 Jahre	≥ 18 Jahre
Aussterbungsquote	dB	≥ 18 Jahre	≥ 18 Jahre	≥ 18 Jahre	≥ 18 Jahre	≥ 18 Jahre	≥ 18 Jahre
Entsprechender PM-Fasertyp	- Ich weiß.	PM460-HP	PM460-HP	PM630-HP	PM630-HP	PM630-HP	PM630-HP
Maximale CW-Optikleistung	W	0.1	0.1	0.2	0.3	0.3	0.3
Rückkehrverlust (alle Modelle)	dB	≥ 55 Jahre
Maximale Zuglast	N	≤ 5
Betriebstemperatur	°C	-40 ~ +85
Speichertemperatur	°C	-40 ~ +85
Standardpaketgröße	mm	Φ3.0×60 (nackte Faser) / Φ3.0×70 (900 μm lose Röhre)

Wichtige Anmerkungen zur Spezifikation

Wenn mit Glasfaseranschlüssen ausgestattet: Einfügungsverlust steigt um 0,3 dB, Rückverlust reduziert sich um 5 dB, Auslöschungsverhältnis um 2 dB.
Dieses PM-fusionierte WDM unterstützt beide Polarisierungsachsen gleichzeitig; keine Polarisierungsachse wird während des Betriebs blockiert.

Aufschlüsselung der Ordnungscode

Modellformat: PMFUWDM-102-XX/XX-XXX-SXX-XX-XX-XX

Portkonfiguration: 102 = 1 × 2 bidirektionale WDM
Wellenlängenpaar: 488/532, 488/633, 532/633, 532/780, 633/780, 633/840; S = Anpassung
Der Typ der Faser: PM460, PM630; S = Anpassung
Packungsgröße: S3 = Φ3.0×60 mm; S4 = Φ3.0×70 mm; S = Spezifizierung nach Maßgabe
Pigtail Typ: 00 = bloße Faser; 09 = 900 μm Loose Tube
Faserlänge: 08 = 0,8 m; 10 = 1 m; S = Spezifizierung nach Maßgabe
Anschlussart: FA = FC/APC; FP = FC/UPC; SA = SC/APC; SP = SC/UPC; S = Spezifikation

Beispiel Modellnummer

PMFUWDM-102-633/780-PM630-S4-09-10-FA
Bedeutung: 1 × 2 WDM, 633/780 nm, PM630-HP-Faser, Φ3.0 × 70 mm Gehäuse, 900 μm lose Röhre, 1 m Faser, FC/APC-Anschlüsse

Häufig gestellte Fragen (FAQ)

F1: Kann dieses PM-WDM sowohl für das Multiplexing als auch für das Demultiplexing verwendet werden?

A: Ja. Die Komponente ist vollständig bidirektional. Kombinieren Sie zwei Laserwellenlängen am gemeinsamen Port oder teilen Sie den doppelten Wellenlängen-Eingang in zwei separate Wellenlängen-Ausgabearme.

F2: Wie beeinflussen Steckverbinder die optische Leistung?

A: Alle vernetzten Versionen führen eine geringfügige Leistungsminderung ein: +0,3 dB Einsetzverlust, -5 dB Rücklaufverlust und -2 dB Auslöschungsverhältnis im Vergleich zu bloßen Fasereinheiten.Die Leistungskapazität bleibt unverändert.

F3: Was ist der Unterschied zwischen PM460-HP-Faser und PM630-HP-Faser?

A: PM460-HP ist für kürzere sichtbare Wellenlängen (488 / 532 / 633 nm) optimiert.633/840 nm) zur Aufrechterhaltung überlegener Polarisierungsleistung bei längeren Wellenlängen.

F4: Können Sie kundenspezifische Wellenlängenkombinationen außerhalb der aufgelisteten Standardreihen liefern?

A: Auf technische Anfragen sind kundenspezifische Wellenlängenpaare, Hochleistungs-Upgrades, verlängerte Faserlängen und alternative Steckverbinderarten (LC, ST, MU) erhältlich.OEM-Housing-Marking-Dienste werden ebenfalls unterstützt.

F5: Wie hoch ist die maximale Zugkraft, die auf den Faserzöpfen zulässig ist?

A: Die maximale Nennziehlast beträgt 5 N. Übermäßiges Ziehen schädigt den geschmolzenen Spitzenbereich und beeinträchtigt die optische Leistung dauerhaft.

F6: Welcher Temperaturbereich eignet sich für den langfristigen Betrieb?

A: -40 °C bis +85 °C für den Dauerbetrieb.
