| Brand Name: | GEZHI or OEM |
| Modellnummer: | optischer Zirkulator 532nm/633nm P.M. |
| MOQ: | 1PC |
| Preis: | Verhandlungsfähig |
| Payment Terms: | T/T, Western Union |

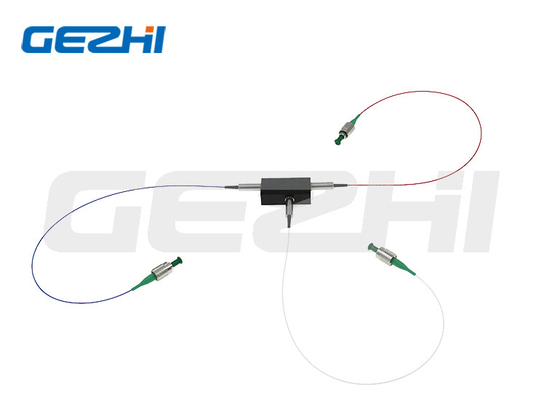

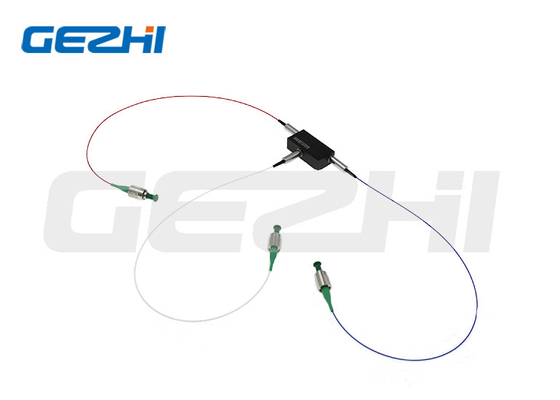

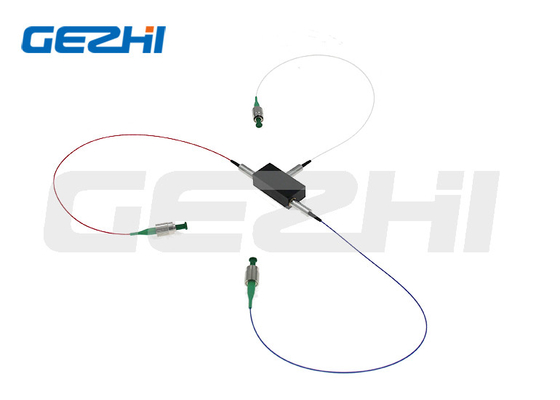

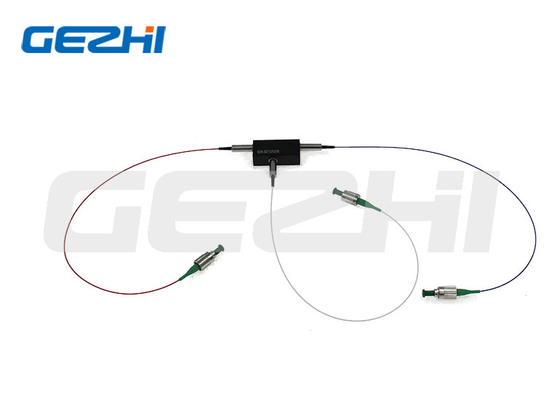

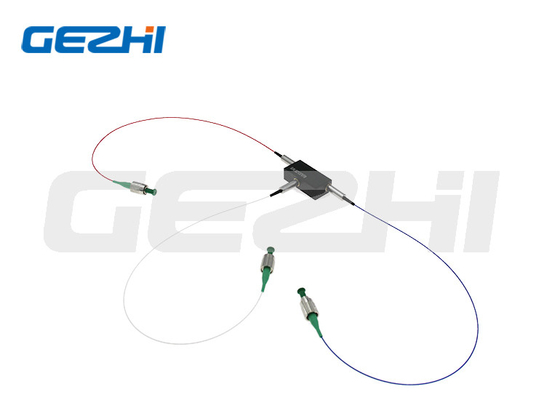

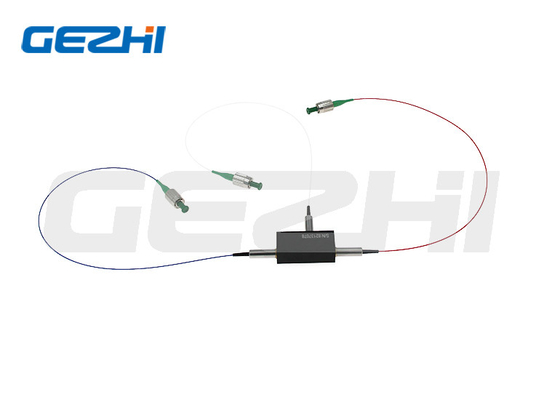

532nm/633nm 3Ports polarisationserhaltendes optisches Zirkulator-TGG basiert für Faser-Verstärker
Produkt-Beschreibung
Das TGG basierte optischen Zirkulator 532nm/633nm ist eine leistungsstarke Lichtwellenkomponente, die Eingangssignale von Port1 bis Port2 verlegt, und ankommende Port2 Signale, 3. zu tragen. Sie werden mit niedriger Einfügungsdämpfung, hoher Isolierung, Behandlungs-, gekennzeichnet, die PRO hoch sind, Renditeverlust der hohen Leistung, ausgezeichneter Klimastabilität und Zuverlässigkeit. Sie sind für Faserlaser und Instrumentierungsanwendungen ideal.
Eigenschaften
Niedrige Einfügungsdämpfung
Verlust der hohen Rendite
Hohe Isolierung
Hohe Stabilität u. Zuverlässigkeit
Anwendungen
Faser-Verstärker
Prüfungsinstrument
Faser-Sensor
Medizinische Ausrüstung
Spezifikationen
| Parameter | Einheit | Wert | ||
| Portart | - |
3 Port |
||
| Mittelwellenlänge | Nanometer | 532 | 633 | |
| Funktionierender Wellenlängenbereich | Nanometer | ±5 | ||
| Art. Höchstisolierung an 23℃ | DB |
22 |
||
| Min. Isolation an 23℃ | DB |
20 |
||
| Art. Einfügungsdämpfung an 23℃ | DB |
1,6 |
||
| Maximum-Einfügungsdämpfung an 23℃ | DB |
2,0 |
||
| Min. Extinction Ratio an 23℃ (P.M.-Faser-Art) | DB | 20 | ||
| Verlust Max. Polarization Dependent an 23℃ (Inspektions-Faser-Art) | DB | 0,15 | ||
| Min., Rückflussdämpfung an 23℃ (Input/Output) | DB | 40 | ||
| Min. Cross Talk | DB | 40 | ||
| Energie Max. Average Optical (einschließlich Port1 u. Port2) | W | 0,5, 1, 2 | ||
| Max. Höchstleistung für ns-Impuls | Kilowatt | 10 oder spezifiziert | ||
| Maximum-Zugbeanspruchung | N | 5 | ||
| Paket-Maß | Millimeter | 44x28x26 | 70x28x26 | |
| Betriebstemperatur | ℃ | +10~+50 | ||
| Lagertemperatur | ℃ | 0~+60 | ||
Spezifikationen 1.Above sind für Gerät ohne Verbindungsstück, wenn mit Verbindungsstück, ist IL höheres 0.3dB, ist Rückflussdämpfung mit, 5dB zu verringern und Löschungs-Verhältnis verringert 2dB.
2.If dort ist Impulsanwendung, sicher bitte zu sein, uns über Impulsenergie und -Höchstleistung zu informieren.
Gehäuseabmessungen
| ①Hafen: | 3=3port |
| ②Wellenlänge: | 532; 633; 680; 780; 808; 850; 930; 980; 1030; 1053; 1064; 1150nm; S=Specify |
| ③Achsen-Ausrichtung: | B=Both-Achsenfunktion; F=Slow-Achsenfunktion, schnelle Achse blockierte; N=Non-PMart ist verfügbar |
| ④Energie-Behandlung: | 0L=0.5W; 01=1W; 02=2W; 10=10W; 10=20W; S=Specify |
| ⑤Faser-Art: | PM460; PM630; PM780; PM980; PM1060; S=Specify |
| ⑥Gehäuseabmessungen: | T2=70x28x26mm; S=Specify |
| ⑦Zopf-Art: | Faser 00=bare; loses Rohr 09=900um |
| ⑧Faser-Länge: | 08=0.8m; 10=1m; S=Specify |
| ⑨Verbindungsstück-Art: | FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=Specify |
| ⑩Höchstleistung für Impuls: | 00=Continuous Welle, 10=10kW, 20=20kW, SS=Specified |
|
|
