PM Handbuch Variable optische Dämpfungsglieder 532-2050nm mit hoher Einstellpräzision und großem Dämpfungsbereich

Name: PM Handbuch Variable optische Dämpfungsglieder 532-2050nm mit hoher Einstellpräzision und großem Dämpfungsbereich
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: PMMVOA-
Price: 438.00 USD
Availability: InStock

Markenbezeichnung:	GEZHI or OEM
Modellnummer:	PMMVOA-
MOQ:	1 Stk
Preis:	US$188-US$688
Lieferzeit:	2-3 Wochen
Zahlungsbedingungen:	T/T

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE/RoHS/ISO9001

Dokumentieren:

532-2050nm PM Manual VOA.pdf

Wellenlängenbereich:

532-2050nm

Dämpfungsbereich:

0,6 ~ 60 dB / 0,8 ~ 60 dB

Einfügedämpfung:

0,6 dB / 0,8 dB

Löschungs-Verhältnis:

18 dB / 20 dB

Krafthandhabung:

500 mw

Packungsgröße:

26 × 18 × 8 mm

Verpackung Informationen:

Papierbox

Versorgungsmaterial-Fähigkeit:

1000 Stück pro Monat

Hervorheben:

532–2050 nm PM manueller variabler optischer Abschwächer

Hohe Einstellpräzision PM VOA

Polarisationserhaltende VOA mit großem Dämpfungsbereich

Beschreibung des Produkts

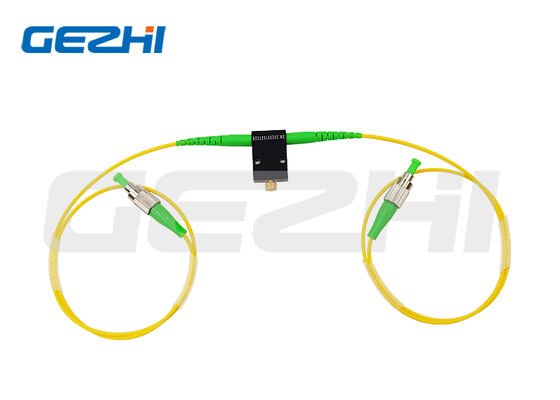

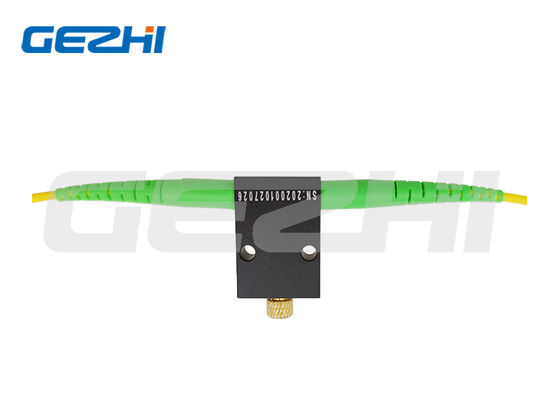

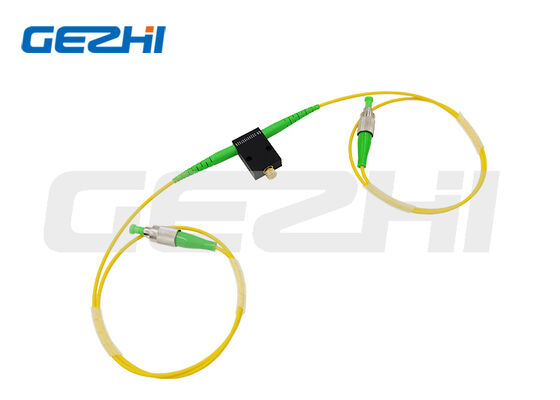

PM manueller variabler optischer Dämpfer 532-2050nm Polarisierung Aufrechterhaltung der VOA

Produktübersicht

Gezhi Photonics PM Manual Variable Optical Attenuator (PM VOA) deckt breite Wellenlängen von 532 nm bis 2050 nm ab und ist mit PM Panda Faser-Design ausgestattet.Es ist ein hochpräziser, manuell einstellbarer Glasfaserabdämpfer, der für eine genaue optische Leistungsabdämpfung entwickelt wurde.Mit ultra-niedrigem Einsatzverlust, breitem Dämpfungs-Tuningbereich und überlegenem Polarisations-Auslöschungsverhältnis,Dieses Handbuch PM VOA wird in optischen Kommunikationsprüfplattformen und Messsystemen von Photoniklaboren weit verbreitet.

Kernmerkmale

Hohe Anpassungsgenauigkeit: 0,02 dB Feinabstimmung für eine hochgenaue Leistungskontrolle
Breiter Dämpfungsbereich: 0,6 ~ 60 dB / 0,8 ~ 60 dB optional für alle Wellenbänder
Niedriger maximaler Einsetzverlust: Mindest IL bis 0,6 dB (Bare-Fiber-Version)
Hohe Auslöschquote und Rückkehrverlust: Min ER bis 20 dB, RL ≥50 dB
Breite Arbeitswellenlänge: 532 nm ~ 2050 nm Mehrwellenband-Abdeckung
Hochleistung: bis zu 500 mW optische Eingangsleistung
Kompakte Packung: Mini 26×18×8mm Metallgehäuse
Leistung bei stabiler Temperatur: Betrieb bei 0~+70°C, Lagerung bei -40~+85°C
Standard PM Panda Fiber Pigtail, anpassbarer Stecker und Faserlänge

Typische Anwendungen

Prüfung und Kalibrierung eines optischen Kommunikationssystems
Optische Messung im Photoniklabor
Polarisationsanlage für die Aufrechterhaltung der Faser
Steuerung der Laserleistungsschwäche (532/1064/1550/2000nm Laser)
Fasersensor und Experimentelle Polarisierungsplattform

Vollständige technische Spezifikationen

Parameter	Spezifischer Wert
Abgedeckte Mittelwellenlänge	532,633,780,850,980,1064,1310,1550,2000,2050 nm
Bandbreite der Betriebswellenlänge	±20 nm / ±40 nm (abhängig vom Wellenband)
Abschwächungs-Tuningbereich	00,6 bis 60 dB / 0,8 bis 60 dB
Maximaler Verlust der Nackten Faser	0.6dB / 0.8dB; Verbindungsversion IL +0.3dB
Min. Aussterbungsquote @23°C	18dB / 20dB; Verbindungsversion ER -2dB
Min. Rückkehrverlust	≥ 50 dB; Verbindungsversion RL -5 dB
Anpassungsgenauigkeit	00,02 dB
Maximaler Leistungsaufwand	500 mW
Art der inneren Faser	PM-Pandafasern
Betriebstemperatur	0 ~ +70°C
Speichertemperatur	-40 ~ +85°C

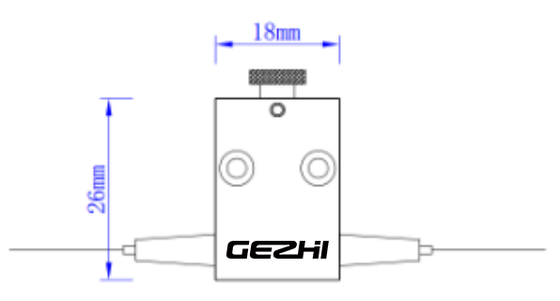

Standardpaketgröße	26 × 18 × 8 mm
Standardeinstellung der Verbindungsachse	Schlüsselanpassung der langsamen Achse

Bestellcode-Leitfaden

Modellcode Format:PMMVOA-1111-2-333-4-5-6-77

Code-Segment	Definition	Zusätzliche Codes und Beschreibung
1111	Zentrumwellenlänge	2000=2000nm, 1550=1550nm, 1310=1310nm, 1064=1064nm, SSSS=Maßgeschneiderte Wellenlänge
2	Arbeitsachse	B=Beide Achsen arbeiten, F=Schnelle Achse blockiert
333	PM-Fasertyp	001=PM1550, 002=PM1310, 003=PM980, 045=PM1950, SSS=Maßgeschneiderte Faser
4	Packungsgröße	0=Standard 26×18×8mm, S=Maß angepasst
5	Typ Schweinsschwanz	0=Bare Faser, 1=900μm lose Röhre, S=Maßgeschneiderter Schweinsschwanz
6	Faserlänge	0.8=0.8m, 1.0=1m, S=Anpassungsfaserlänge
77	Typ des Steckers	0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Kein (keine Verbindung), S=Anpassungsanbindung

Anpassungsmöglichkeiten

Benutzerdefinierte Mittelwellenlänge und Betriebsbandbreite
Schnelle Achse blockiert / doppelte Achse Arbeitspolarisierung Design
Nackte Faser, 900 μm loses Rohr-Pigtail optional
Mehrfachfaserlänge von 0,8 m bis zu individuellen Metern
FC/SC UPC/APC-Faseranschlüsse, maßgeschneiderte Schlüsselaynierung
Nicht-standardmäßige Packungsgröße auf Anforderung

Firmeninformationen

Gezhi Photonics Co., Ltd. ist ein professioneller Hersteller von Polarisierungs-Faserkomponenten, fusionierten Kopplungen, Fasersplittern und passiven optischen Geräten.Alle PM-Kopplungen werden vor der Lieferung streng getestet., eine stabile Leistung für globale Kunden aus Industrie, Labor und Kommunikation.
