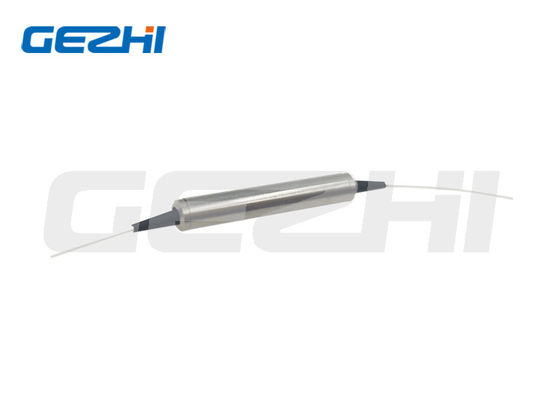

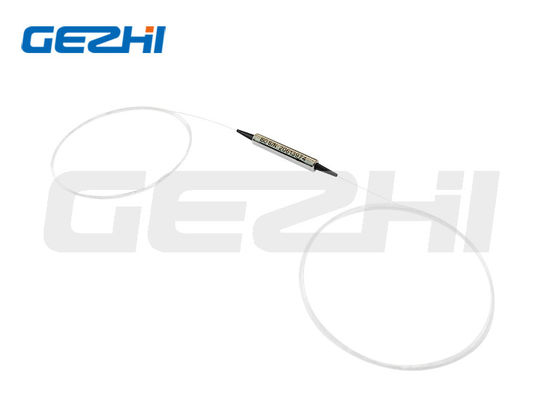

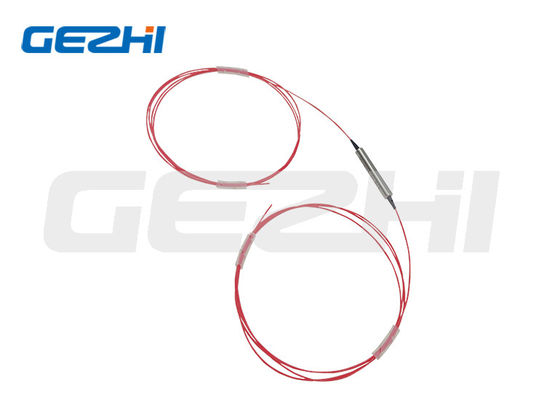

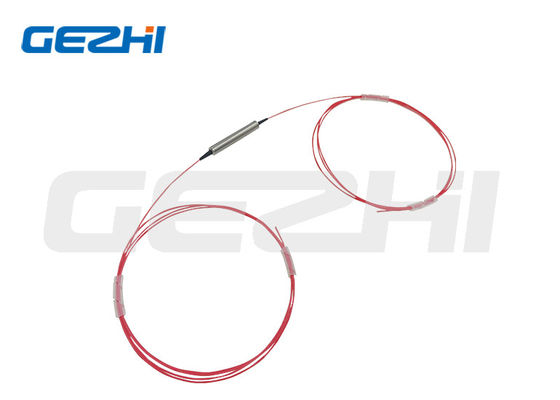

1310-2050nm Polarisationserhaltender In-Line-Isolator mit hoher Isolation und geringem Einfügungsverlust für Fasersensoren

Name: 1310-2050nm Polarisationserhaltender In-Line-Isolator mit hoher Isolation und geringem Einfügungsverlust für Fasersensoren
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: P.M.-Inline-Isolator
Price: 638.00 USD
Availability: InStock

Markenbezeichnung:	GEZHI or OEM
Modellnummer:	P.M.-Inline-Isolator
MOQ:	1PC
Preis:	US$288-US$988
Zahlungsbedingungen:	T/T, Western Union

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE RoHS,ISO9001

Wellenlängenbereich:

1310-2050nm

Verpackung Informationen:

Papierkasten

Versorgungsmaterial-Fähigkeit:

5000pcs pro Monat

Hervorheben:

Faser-Sensor-polarisationserhaltender Isolator

Polarisationserhaltend in der Linie Isolator

P.M. in der Linie Isolator

Beschreibung des Produkts

1310 - 2050nm Polarisationserhaltender Inline-Isolator für Fasersensoren

Produktübersicht

Hochstabile und zuverlässige 1310-2050nm Polarisationserhaltende Inline-Isolatoren für Fasersensoren

Der Isolator ist so konzipiert, dass er das positive Licht überträgt und gleichzeitig reflektiertes Licht vom Ende blockiert. Er zeichnet sich durch geringe Einfügedämpfung, hohe Isolation, hohen Rückflussdämpfung und ausgezeichnete Umgebungsstabilität und Zuverlässigkeit aus und ist eine kritische Komponente in Faserverstärkern, Faserlasern, Hochgeschwindigkeitskommunikationssystemen und Instrumentierungsanwendungen.

Hauptmerkmale

Geringe Einfügedämpfung
Hohe Rückflussdämpfung
Hohes Extinktionsverhältnis
Hohe Isolation
Hohe Stabilität und Zuverlässigkeit

Anwendungen

Kommunikationssysteme
Testinstrument
Fasersensor
Forschung

Technische Spezifikationen

Parameter	Einheit	Wert
Stufe	-	Einzeln \| Doppel \| Einzeln \| Doppel
Mittenwellenlänge	nm	2050, 2000, 1950 \| 1550, 1480, 1310
Betriebswellenlängenbereich	nm	±20
Typ. Spitzenisolation bei 23℃	dB	20 \| 35 \| 42 \| 58
Min. Isolation bei 23℃	dB	18 \| 30 \| 28 \| 45
Typ. Einfügedämpfung bei 23℃	dB	0.8 \| 1.0 \| 0.4 \| 0.5
Max. Einfügedämpfung bei 23℃	dB	1.2 \| 1.3 \| 0.55 \| 0.65
Min. Extinktionsverhältnis bei 23℃	dB	Beide Achsen arbeiten: 18-20 \| 20 Schnelle Achse blockiert: 20-25 \| 23
Min. Rückflussdämpfung bei 23℃ (Eingang/Ausgang)	dB	50/50
Max. Optische Leistung (CW)	mW	500
Fasertyp	-	PM Panda-Faser
Max. Zugbelastung	N	5
Betriebstemperatur	℃	0~+70
Lagertemperatur	℃	-40~+85

Mit Steckverbindern ist die IL 0,3 dB höher, die RL 5 dB niedriger und das ER 2 dB niedriger.
Der Stecker-Schlüssel ist an der langsamen Achse ausgerichtet.

Gehäuseabmessungen

Bestellinformationen

PMIS-1111-23-444-56-7-88

Code Segment	Beschreibung
1111 - Wellenlänge	1064=1064nm, 1030=1030nm, 980=980nm,..... \| 2000=2000nm, 1550=1550nm, 1480=1480nm, 1310=1310nm, SSSS=Spezifiziert
2 - Kerntyp	S=Einzelkern \| S=Einzelkern, D=Doppelkern
3 - Arbeitsachse	F=Schnelle Achse blockiert, B=Beide Achsen arbeiten, N=Nicht-PM \| B=Beide Achsen arbeiten, F=Schnelle Achse blockiert
444 - Fasertyp	003=PM980, 004=Hi1060, 014=PM1060L, SSS=Spezifiziert \| 001=PM1550, 002=PM1310, 045=PM1950, SSS=Spezifiziert
5 - Gehäuseabmessungen	0=58x28x26mm \| 0=5,5x35mm, S=Spezifiziert
6 - Pigtail-Typ	0=blanke Faser, 1=900μm loser Schlauch, S=Spezifiziert \| 0=blanke Faser, 1=900μm loser Schlauch, S=Spezifiziert
7 - Faserlänge	0,8=0,8m, 1,0=1,0m. S=Spezifiziert \| 0,8=0,8m, 1,0=1,0m, S=Spezifiziert
88 - Steckverbindertyp	N=Keine \| 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Keine, S=Spezifiziert
