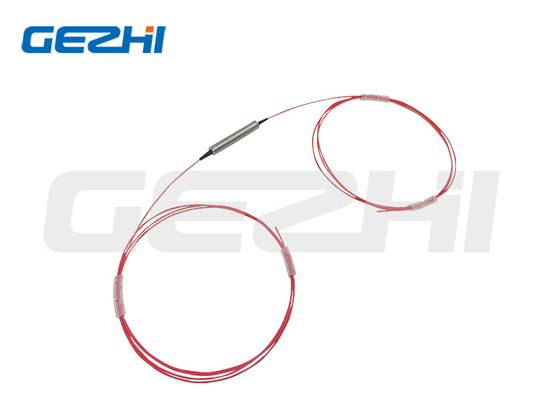

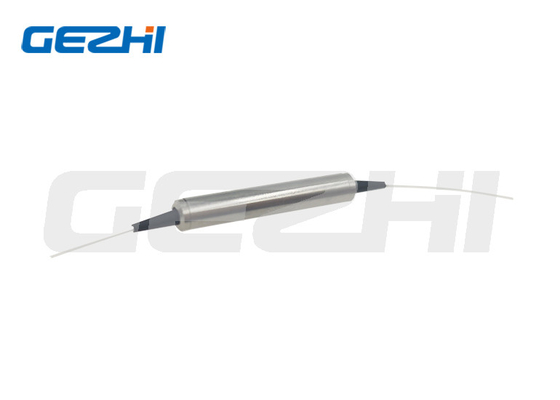

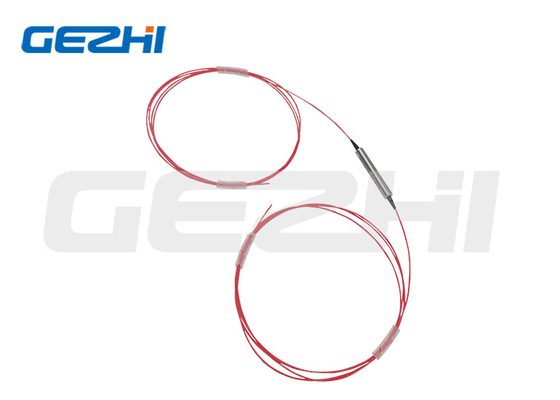

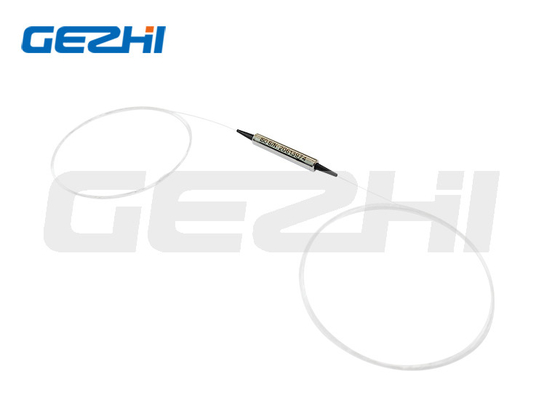

| Produkt-Name: | P.M.-Inline-Isolator | Wellenlänge: | 1310-2050nm |
|---|---|---|---|
| Faser-Art: | PM Panda-Faser | Stadium: | einzeln/Doppel |
| Kernart: | einzeln/Doppel | Garantie: | 3 Jahre |
| Markieren: | Faser-Sensor-polarisationserhaltender Isolator,Polarisationserhaltend in der Linie Isolator,P.M. in der Linie Isolator |
||
Produkt-Beschreibung
| Parameter | Einheit | Wert | |||||
| Stadium | - | Einzeln | Doppel | Einzeln | Doppel | ||
| Mittelwellenlänge | Nanometer | 2050, 2000, 1950 | 1550, 1480, 1310 | ||||
| Funktionierender Wellenlängenbereich | Nanometer | ±20 | |||||
| Art. Höchstisolierung an 23℃ | DB | 20 | 35 | 42 | 58 | ||
| Min. Isolation an 23℃ | DB | 18 | 30 |
28
|
45
|
||
| Art. Einfügungsdämpfung an 23℃ | DB | 0,8 | 1,0 |
0,4
|
0,5
|
||
| Max. Einfügungsdämpfung an 23℃ | DB | 1,2 | 1,3 |
0,55
|
0,65
|
||
| Min. Extinction Ratio an 23℃ | Achsenfunktion | DB |
18 20
|
20 | |||
| Schnelle Achse blockiert | DB |
20 25
|
23 | ||||
| Min., Rückflussdämpfung an 23℃ (Input/Output) | DB | 50/50 | |||||
| Max. Optical Power (CW) | mW | 500 | |||||
| Faser-Art | - | P.M. Panda Fiber | |||||
| Max. Zugbeanspruchung | N | 5 | |||||
| Betriebstemperatur | ℃ | 0~+70 | |||||
| Lagertemperatur | ℃ | -40~+85 | |||||
Mit Verbindungsstücken ist IL 0.3dB höher, ist RL 5dB zu senken, und ER ist niedrigeres 2dB.
Verbindungsstückschlüssel ist ausgerichtet, um Achse zu verlangsamen.
Gehäuseabmessungen
Einrichtungs-Informationen
| PMIS-1111-23-444-56-7-88 | |
|
1111 - Wellenlänge: 1064=1064nm, 1030=1030nm, 980=980nm, ..... |
2000=2000nm, 1550=1550nm, 1480=1480nm, 1310=1310nm, SSSS=Specified |
|
2 - Kern-Art: S=Single-Core |
S=Single-core, D=Dual-core |
|
3 - Arbeitsachse: F=Fast-Achse blockierte, B=Both-Achsenfunktion, N=Non-PM |
B=Both-Achsenfunktion, F=Fast-Achse blockierte |
|
444 - Faser-Art: 003=PM980, 004=Hi1060, 014=PM1060L, SSS=Specified |
001=PM1550, 002=PM1310, 045=PM1950, SSS=Specified |
|
5 - Gehäuseabmessungen: 0=58x28x26mm |
0=5.5x35mm, S=Specified |
|
6 - Zopf-Art: 0=bare Faser, 1=900μm loses Rohr, S=Specified |
0=bare Faser, 1=900μm loses Rohr, S=Specified |
|
7 - Faser-Länge: 0.8=0.8m, 1.0=1.0m. S=Specified |
0.8=0.8m, 1.0=1.0m, S=Specified |
|
88 - Verbindungsstück-Art: N=None |
0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified |
