| Produkt-Name: | P.M.-Zirkulator | Wellenlänge: | 1310-2050nm |
|---|---|---|---|
| Faser: | P.M.-Faser | Betriebstemperatur: | -5~+75 (℃) |
| Lagertemperatur: | -40~+85 (℃) | Anwendung: | Faser-Sensor |
| Markieren: | Polarisationserhaltender Faser-Zirkulator,Kompakter P.M.-Zirkulator,P.M.-Zirkulator für Faser-Sensor |
||
Produktübersicht von P.M.-Zirkulator
Hoher Zuverlässigkeits-u. der Stabilitäts-1310-2050nm polarisationserhaltender Faser-Zirkulator für Faser-Sensor

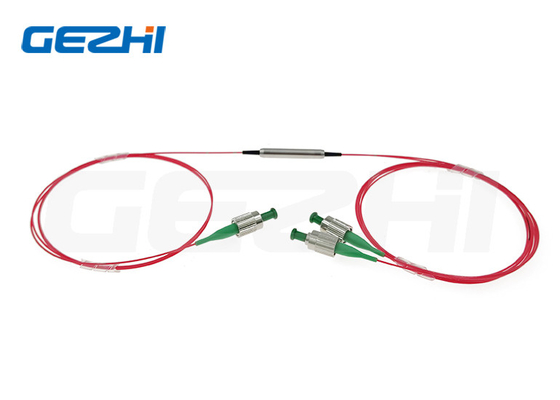

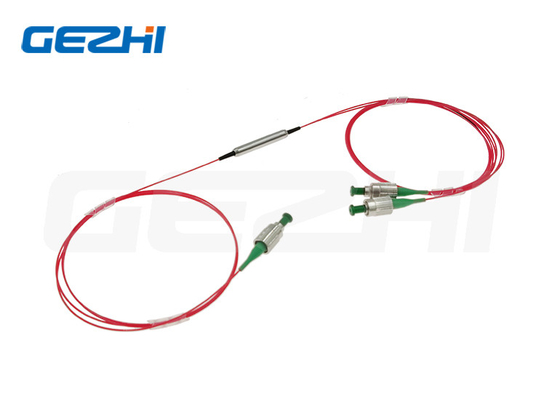

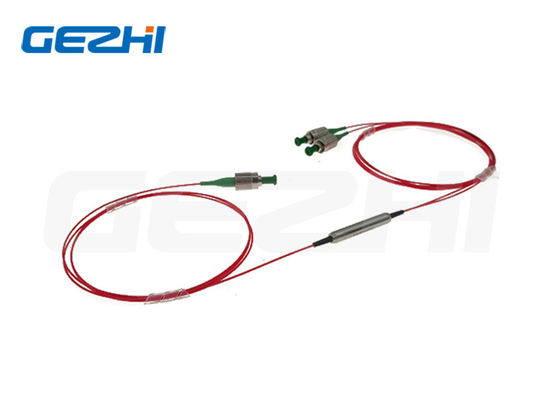

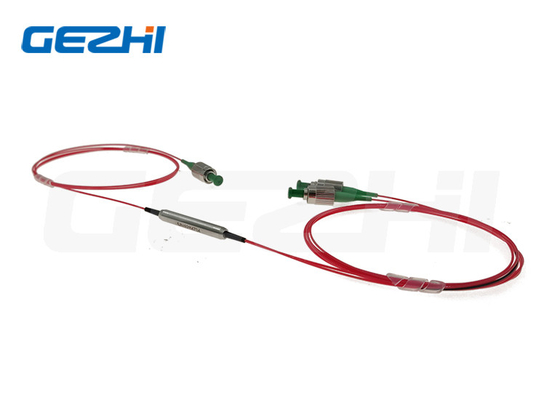

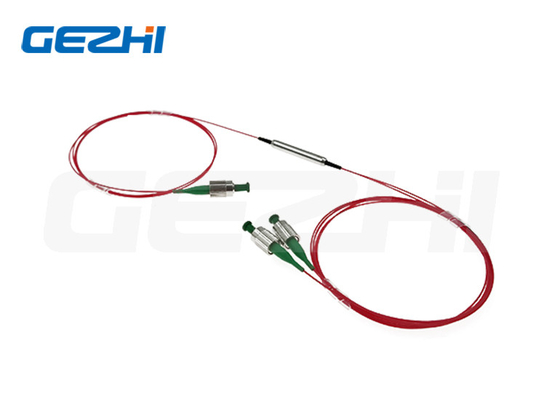

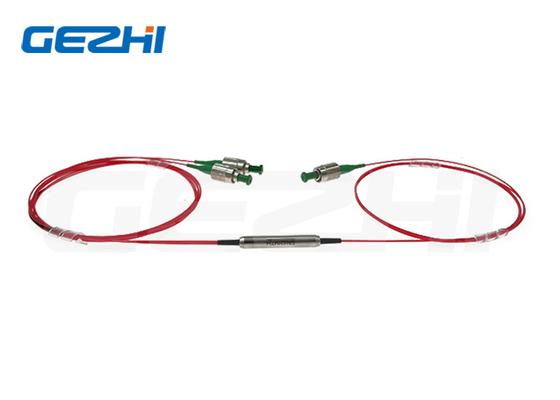

Polarisationserhaltender Zirkulator
Polarisationserhaltender optischer Zirkulator GEZHI 1310-2050nm ist eine kompakte, Hochleistungslichtwellekomponente, die Eingangssignale von Port1 bis Port2 verlegt, und ankommenden Port2 Signale, 3. zu tragen. So treten mitteln Faseroptikzirkulatoren als die Signalrouter auf, Licht von einer Inputfaser einer Ertragfaser über, aber verweisen Licht, das entlang diese Ertragfaser zu einem dritten Hafen zurückgeht.
Eigenschaften u. Anwendungen von P.M.-Zirkulator
Eigenschaften:
Hohe Isolierung
Hohes Löschungs-Verhältnis
Niedrige Kosten
Niedrige Einfügungsdämpfung
Hohe Stabilität u. Zuverlässigkeit
Anwendungen:
Faser-Verstärker
Faser-Sensor
Test und Maß
Zusammenhängende Entdeckung
Spezifikationen von P.M.-Zirkulator
| Parameter | Einheit | Wert | ||||||||||
| Art | - | Art A | Art B | Art A | Art B | |||||||
| Portart | - | 3 Port | 4 Port | 3 Port | 4 Port | 3 Port | 4 Port | 3 Port | 4 Port | |||
| Mittelwellenlänge | Nanometer | 2050, 2000, 1950 | 1550, 1480, 1310 | |||||||||
| Funktionierender Wellenlängenbereich | Nanometer | ±20 | ||||||||||
| Art. Einfügungsdämpfung an 23℃ | DB | 1,3 | 1,5 | 1,2 | 1,4 | 0,7 | 0,8 | 0,6 | 0,7 | |||
| Maximum-Einfügungsdämpfung an 23℃ | DB | 1,6 | 1,8 | 1,5 | 1,7 | 0,9 | 1,1 | 0,8 | 1,0 | |||
| Art. Höchstisolierung 23℃ | DB | 28 | 18 | 46 | 30 | |||||||
| Min. Isolation an 23℃ | DB |
26 18 |
16 | 40 |
20
|
|||||||
| Min. Extinction Ratio an 23℃ | DB | 18 | 20 | |||||||||
| Min. Cross Talk | DB |
50
|
||||||||||
| Min., Rückflussdämpfung an 23℃ | DB | 50 | ||||||||||
| Arbeitsachse | - | Langsame Achsenfunktion, schnelle Achse blockierte | ||||||||||
| Max. Optical Power (CW) | mW | 500 | ||||||||||
| Max. Zugbeanspruchung | N | 5 | ||||||||||
| Faser-Art | - | P.M. Panda Fiber | ||||||||||
| Paket-Maß | Millimeter | φ5.5x35 | ||||||||||
| Betriebstemperatur | ℃ | -5~+70 | ||||||||||
| Lagertemperatur | ℃ | -40~+85 | ||||||||||
| Mit Verbindungsstück ist IL 0.3dB höher, ist RL 5dB zu senken, und ER ist niedrigeres 2dB. | ||||||||||||
| Verbindungsstückschlüssel ist ausgerichtet, um Achse zu verlangsamen. | ||||||||||||
Maß von P.M.-Zirkulator
Odering-Informationen von P.M.-Zirkulator
PMCIR-1111-234-555-67-8-999 (3 Hafen)/PMCIR-1111-234-555-67-8-9999 (Hafen 4)
| 1111 - Wellenlänge: | 2000=2000nm, 1550=1550nm, 1310=1310nm, SSSS=Specified |
| 2 - Portart: | 3=3-Port, 4=4-Port |
| 3 - Stadium: | A=Type A, B=Type B |
| 4 - Arbeitsachse: | F=Slow-Achsenfunktion, schnelle Achse blockierte |
| 555 - Faser-Art: | 001=PM1550, 002=PM1310, 045=PM1950, SSS=Specified |
| 6 - Gehäuseabmessungen: | 0=φ5.5x35mm, S=Specified |
| 7 - Zopf-Art: | 0=bare Faser, 1=900μm loses Rohr |
| 8 - Faser-Länge: | 0.8=0.8m, 1.0=1m, S=Specified |
| 999 - Verbindungsstück-Art: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified |
Paket
FAQ
Q1: Kann ich einen Beispielauftrag haben? Was ist Ihr MOQ von P.M.-Zirkulator?
