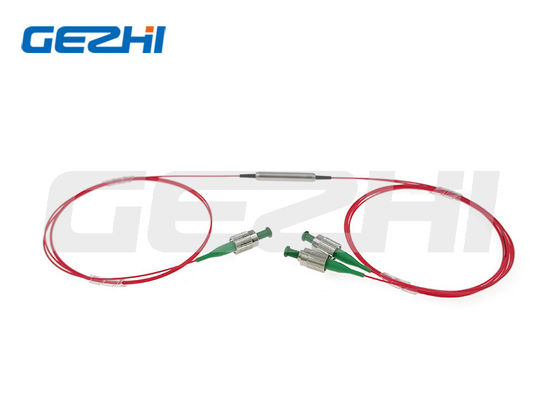

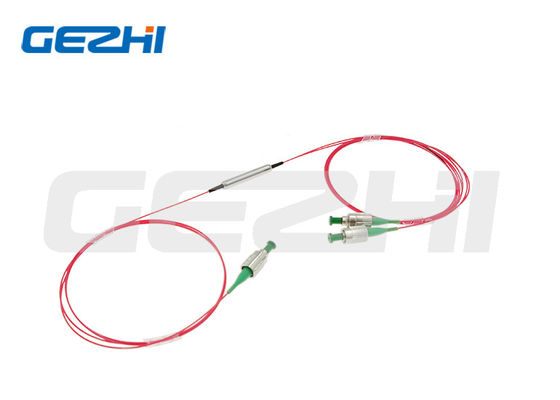

1x2 und 2x2 Polarisationserhaltender Filterkoppler mit 1310/1480/1550/1940/2000nm Wellenlänge und hohem Extinktionsverhältnis

Name: 1x2 und 2x2 Polarisationserhaltender Filterkoppler mit 1310/1480/1550/1940/2000nm Wellenlänge und hohem Extinktionsverhältnis
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Filter-Koppler 1x2,2x2 P.M.
Price: 638.00 USD
Availability: InStock

Markenbezeichnung:	GEZHI or OEM
Modellnummer:	Filter-Koppler 1x2,2x2 P.M.
MOQ:	1pc
Preis:	US$288-US$988
Zahlungsbedingungen:	T/T, Western Union

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

CHINA

Zertifizierung:

CE RoHS,ISO9001

Wellenlänge:

1310/1480/1550/1940/2000nm

Verpackung Informationen:

Papierkasten

Versorgungsmaterial-Fähigkeit:

5000pcs pro Monat

Hervorheben:

Polarisationserhaltender Filter-Koppler

Filter-Koppler FTTx-Lösungs-P.M.

Filter-Koppler 2x2 P.M.

Beschreibung des Produkts

1x2 2x2 Polarisationserhaltender Filterkoppler, Wellenlänge 1310/1480/1550/1940/2000 nm

Fabrikpreis 1x2,2x2 Polarisationserhaltender Filterkoppler, Wellenlänge 1310/1480/1550/1940/2000 nm

Produktübersicht

Der polarisationserhaltende Koppler ist ein mikrooptisches Filtergerät, das eine optische Signalaufteilung ermöglicht und gleichzeitig die Polarisation mit hohem ER beibehält. Der polarisationserhaltende Koppler ist in einer Vielzahl von Kopplungsverhältnissen von 1 % bis 50 % sowie in den Ausführungen 1x2 und 2x2 erhältlich.

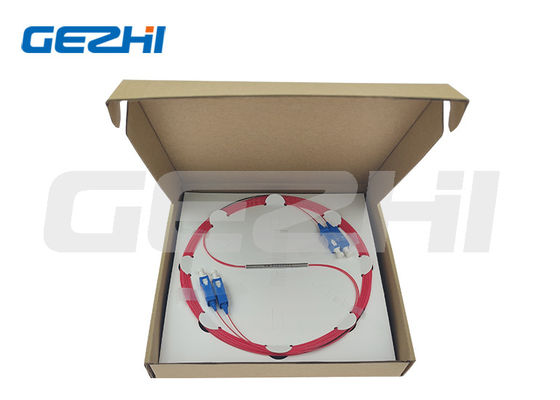

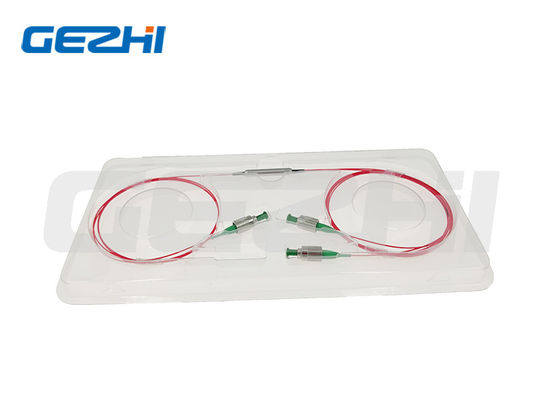

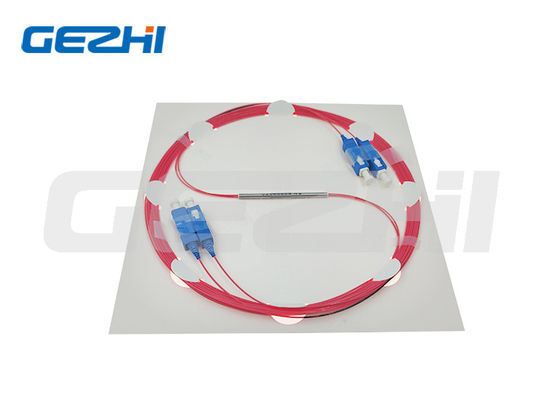

Produktverpackung

Anwendungen und Funktionen

Anwendungen

EDFA- und Raman-Verstärker
Fasersensor
Faseroptisches Instrument

Merkmale

Geringe Einfügungsdämpfung
Hoher Ertragsverlust
Hohe Extinktionsrate

Produktspezifikation

Parameter	Einheit	Werte
Typ	/	1x2 oder 2x2
Mittenwellenlänge	nm	1310 \| 1480 \| 1550 \| 1940 \| 2000
Betriebswellenlängenbereich	nm	±40 \| ±40 \| ±40 \| ±40 \| ±40
Tippen Sie auf Kopplungsverhältnis	%	1 ± 0,5 %, 5 ± 1,0 %, 10 ± 2,0 % und 50 %
Einfügedämpfung	dB	IL im Zusammenhang mit dem Kopplungsverhältnis
Übermäßiger Verlust	dB	1x2:≤0,7 ; 2x2:≤1,0 \| 1x2:≤1,2 ; 2x2:≤1,5
Einheitlichkeit (nur für 50/50)	dB	1x2:≤0,4 ; 2x2:≤0,6 \| 1x2:≤0,6 ; 2x2:≤0,8
Aussterbeverhältnis	dB	1x2:≥20 ; 2x2:≥18 \| 1x2:≥18 ; 2x2:≥17
Rückflussverlust	dB	≥50
Maximale Belastbarkeit (CW)	W	0,5, 1, 2 oder 5
Zuglast	N	≤5
Betriebstemperatur	℃	-5~+75
Lagertemperatur	℃	-40~+85

Notiz:
1. Anpassung ist möglich. Der standardmäßige Ausrichtungsschlüssel für die langsame Achse des Steckers.
Die oben genannten Spezifikationen gelten für Geräte ohne Stecker. Bei Anschluss mit Steckverbinder ist der IL um 0,3 dB höher, die Rückflussdämpfung wird um 5 dB reduziert und das Extinktionsverhältnis wird um 2 dB reduziert.
2. Für Hochleistungsanwendungen mit mehr als 10 W verwenden wir ein Kühlkörperpaket.
3. Bei Impulsanwendungen teilen Sie uns bitte unbedingt die Impulsenergie und die Spitzenleistung mit.

Abmessungen

Bestellinformationen

PMFC-XXXX-XX-XX-X-XX-XX-XX-XX-XX-XX

① Wellenlänge:	1310=1310nm; 1480=1480nm; 1550=1550nm; 1940=1940nm; 2000=2000nm; S=Angeben
② Konfigurationstyp:	12=1x2, 22=2x2
③ Kopplungsverhältnis:	50=50/50; 40=40/60; 30=30/70; 20=20/80; 10=10/90; 01=1/99; S=Angeben
④ Arbeitsachse:	B=Beide Achsen arbeiten, F=Langsame Achsen arbeiten, Schnelle Achse blockiert
⑤ Fasertyp:	PM1300; PM1550; PM1950; S=Angeben
⑥ Belastbarkeit:	0L=0,5W; 01=1W; 02=2W
⑦ Verpackungsabmessungen:	S1=5,5x35mm; S=Angeben
⑧ Pigtail-Typ:	00=blanke Faser; 09=900um Bündelader
⑨ Faserlänge:	08=0,8m; 10=1m; S=Angeben
⑩ Steckertyp:	FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=Angeben
