| Brand Name: | GEZHI or OEM |
| Modellnummer: | Filter-Koppler 1x2,2x2 P.M. |
| MOQ: | 1pc |
| Preis: | Verhandlungsfähig |
| Payment Terms: | T/T, Western Union |

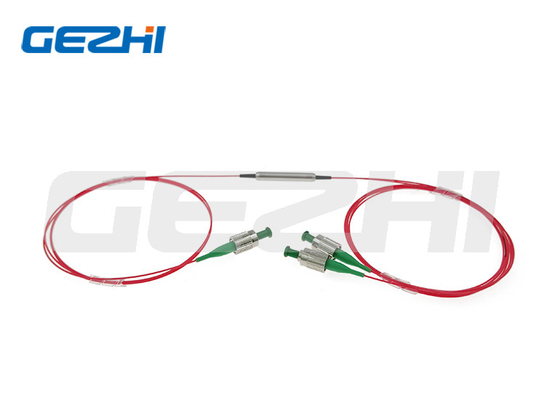

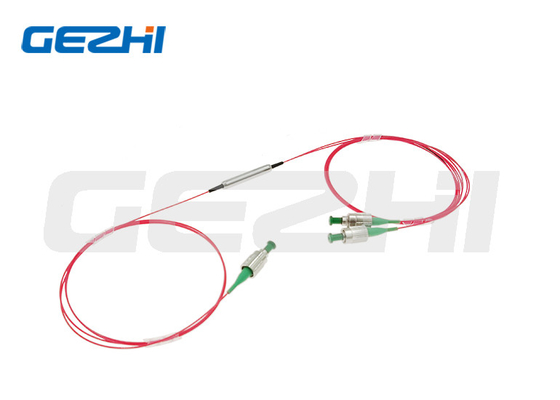

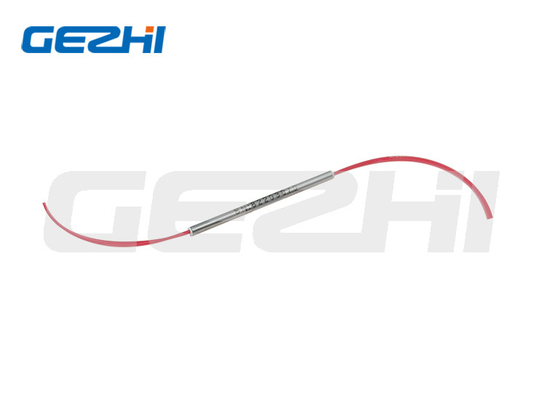

Filter-Koppler-Wellenlänge 1310/1480/1550/1940/2000nm des Fabrikpreis-1x2,2x2 polarisationserhaltende
Produktübersicht
Der polarisationserhaltende Koppler ist eine Mikrooptikfilterart Gerät, die das optische aufspaltende Signal beim Erhalt von Polarisation mit hohem ER versieht. Der polarisationserhaltende Koppler ist in einer breiten Palette der Kopplung des Verhältnisses von 1% bis 50% verfügbar, und ist auch in den Arten 1x2 und 2x2 verfügbar.

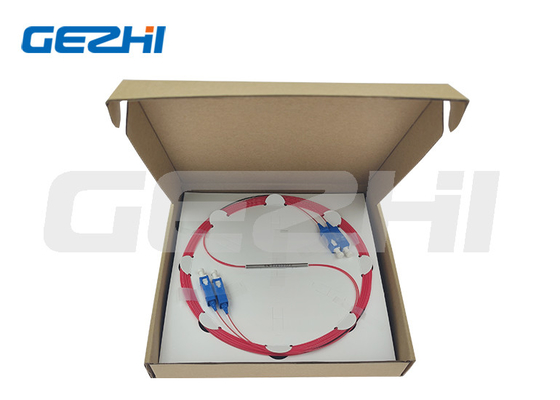

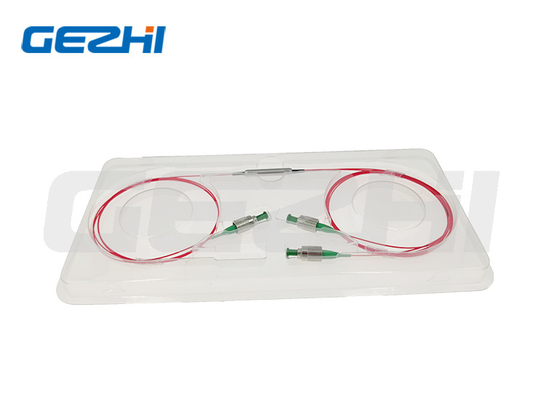

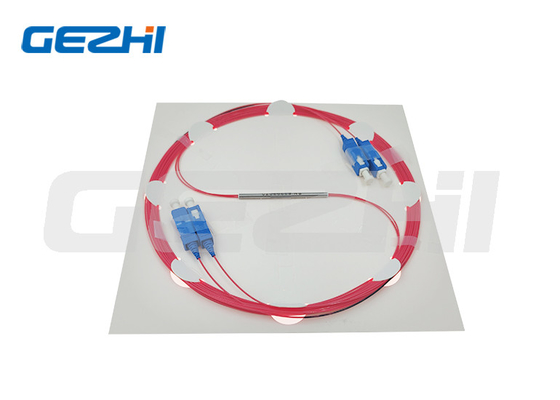

Produktverpacken
| Endprodukt | innerer Kasten | Kasten |
Application&Features
|
Anwendungen |
Eigenschaften |
| Parameter | Einheit | Werte | ||||
| Art | / | 1x2 oder 2x2 | ||||
| Mittelwellenlänge | Nanometer | 1310 | 1480 | 1550 | 1940 | 2000 |
| Funktionierender Wellenlängenbereich | Nanometer | ±40 | ±40 | ±40 | ±40 | ±40 |
| Hahn-Koppelungs-Verhältnis | % | 1±0.5%, 5±1.0%, 10±2.0% und 50% | ||||
| Einfügungsdämpfung | DB | IL bezog sich auf Kopplungsverhältnis | ||||
| Überschüssiger Verlust | DB | 1x2: ≤0.7; 2x2: ≤1.0 | 1x2: ≤1.2; 2x2: ≤1.5 | |||
| Einheitlichkeit (nur für 50/50) | DB | 1x2: ≤0.4; 2x2: ≤0.6 | 1x2: ≤0.6; 2x2: ≤0.8 | |||
| Löschungs-Verhältnis | DB | 1x2: ≥20; 2x2: ≥18 | 1x2: ≥18; 2x2: ≥17 | |||
| Rückflussdämpfung | DB | ≥50 | ||||
| Max Power Handling (CW) | W | 0,5, 1, 2 oder 5 | ||||
| Zugbeanspruchung | N | ≤5 | ||||
| Betriebstemperatur | ℃ | -5~+75 | ||||
| Lagertemperatur | ℃ | -40~+85 | ||||
Anmerkung: 1. ist Kundenbezogenheit verfügbar. Der Achsen-Ausrichtungsschlüssel der Verbindungsstücknichterfüllung langsame
Oben genannte Spezifikationen sind für Gerät ohne Verbindungsstück, wenn mit Verbindungsstück, ist IL höheres 0.3dB, ist Rückflussdämpfung mit, 5dB zu verringern und Löschungs-Verhältnis verringert 2dB.
Anwendungen hoher Leistung 2.For >10W, benutzen wir Kühlkörperpaket
3.If dort ist Impulsanwendung, sicher bitte zu sein, uns über Impulsenergie und -Höchstleistung zu informieren.
Maße
Einrichtungs-Informationen
PMFC-XXXX-XX-XX-X-XX-XX-XX-XX-XX-XX
| ①Wellenlänge: | 1310=1310nm; 1480=1480nm; 1550=1550nm; 1940=1940nm; 2000=2000nm; S=Specify |
| ②Konfigurations-Art: | 12=1x2, 22=2x2 |
| ③Kopplungsverhältnis: | 50=50/50; 40=40/60; 30=30/70; 20=:20/80; 10=10/90; 01=1/99; S=Specify |
| ④Arbeitsachse: | B=Both-Achse, die, arbeitende F=Slow-Achse, schnelle Achse workiing ist, blockierte |
| ⑤Faser-Art: | PM1300; PM1550; PM1950; S=Specify |
| ⑥Energie-Behandlung: | 0L=0.5W; 01=1W; 02=2W |
| ⑦Gehäuseabmessungen: | S1=5.5x35mm; S=Specify |
| ⑧Zopf-Art: | Faser 00=bare; loses Rohr 09=900um |
| ⑨Faser-Länge: | 08=0.8m; 10=1m; S=Specify |
| ⑩Verbindungsstück-Art: | FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=Specify |
|
|
