| Brand Name: | GEZHI or OEM |
| Modellnummer: | P.M. fixierte Verdrahtungshandbuch |
| MOQ: | 1pc |
| Preis: | Verhandlungsfähig |
| Payment Terms: | T/T, Western Union |

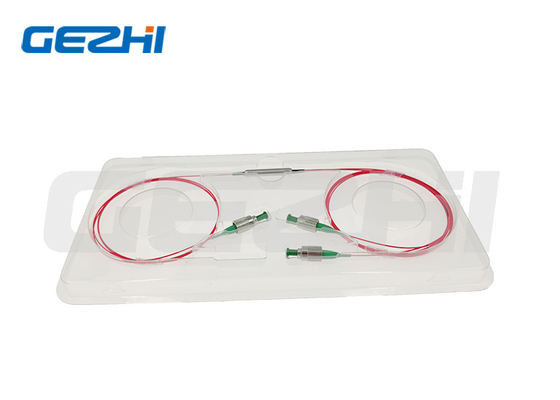

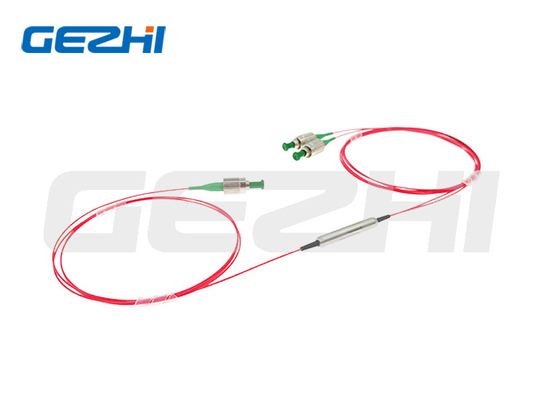

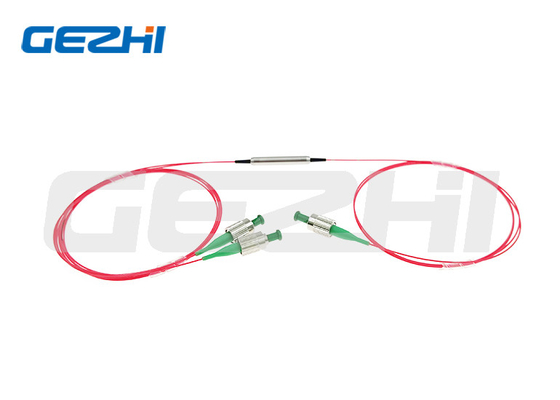

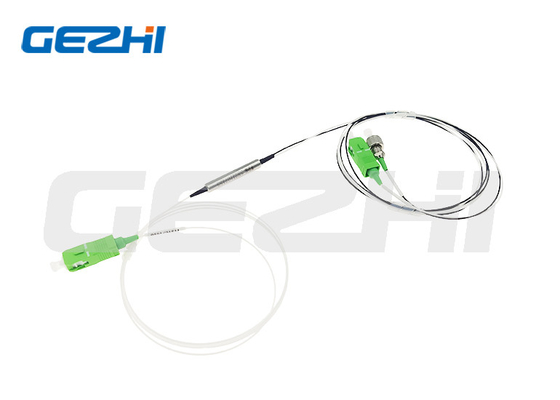

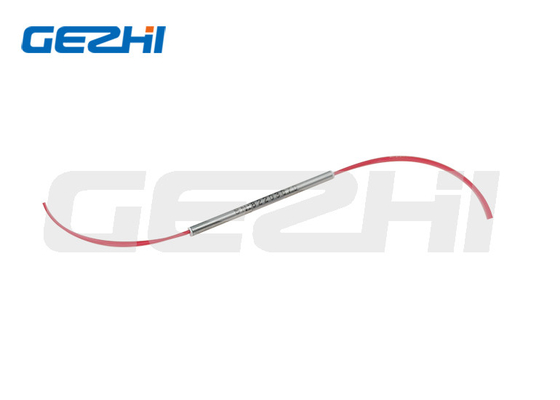

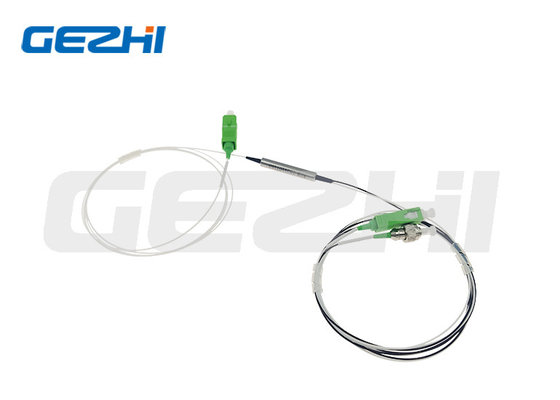

polarisationserhaltendes fixiertes Verdrahtungshandbuch 980/1550nm für Faser-Sensor
Produktübersicht
Gezhi-Photonik benutzt einzigartige Fixierungstechnik und polarisationserhaltende Faser, um das polarisationserhaltende fixierte Verdrahtungshandbuch 980/1550nm aufzubauen. Sie kennzeichnet niedriges überschüssiges Verlust-, kleines und hohespolarisationslöschungsverhältnis. P.M. fixierte Verdrahtungshandbuch ist weitverbreitet für Faserlaser, optische Sensoren und optischen Kreiselkompaß.
Dieses Produkt kann auch benutzt werden, um andere Wellenlängen zu multiplexen. Einschließlich 980/1030 Nanometer (pulsierter Laser-Anwendungen) und 1064/1550 Nanometer (pumpendes Erbium-Ytterbium). Geringe Energie (300mW, 500mW) und die hohe Leistung (20W) behandelnd sind verfügbar. Sie sind für polarisationserhaltende Faserverstärker, Faserlaser und Hochgeschwindigkeitskommunikationssystem- und Instrumentierungsanwendungen ideal.
Anwendung
Prüfungsinstrumente
Zusammenhängende Kommunikation
EDFA
Faser Senso
Eigenschaft
Hohes Löschungs-Verhältnis
Hohe Isolierung
Niedrige Einfügungsdämpfung
Hohe Stabilität u. Zuverlässigkeit
Produktbeschreibungen
| Parameter | Einheit | Wert | |||||
| Art | / | 650/1064 | 980/1064 | 980/1550 | 1064/1550 | 2000/1550 | |
| Funktionierende Bandbreite | Nanometer | ±15 | |||||
| Max. Einfügungsdämpfung an 23℃ | Signal-Hafen | DB | 1,0 | 0,8 | 0,7 | 0,7 | 1,2 |
| Pumpen-Hafen | DB | 1,0 | 0,8 | 0,7 | 0,7 | 1,2 | |
| Min. Extinction Ratio an 23℃ | DB | 18 | 18 | 20 | 20 | 15 | |
| Min. Isolation an 23℃ | DB | 10 | 13 | 18 | 18 | 13 | |
| Gehäuseabmessungen | Millimeter | φ3*54 | φ3*70 | φ3*54 | φ3*54 | φ3*60 | |
| Min. Directivity | DB | 50 | |||||
| Min., Rückflussdämpfung an 23℃ | DB | 50 | |||||
| Max. Optical Power (CW) | W | 3 | |||||
| Faser-Art | - | P.M. Panda Fiber | |||||
| Betriebstemperatur | ℃ | -5~+75 | |||||
| Lagertemperatur | ℃ | -40~+85 | |||||
Mit Verbindungsstück ist IL 0.3dB höher, ist RL 5dB zu senken, und ER ist niedrigeres 2dB.
Verbindungsstückschlüssel ist ausgerichtet, um Achse zu verlangsamen.
Maße
Einrichtungs-Informationen
| PMFUWDM-1111-2-333-45-6-777-8899 (1x2 Art)/PMFUWDM-1111-2-333-45-6-7777-8899 (Art 2x2) | ||
| 1111 - Wellenlänge: | 65/06=650/1064nm, 9806=980/1064, 9855=980/1550, 0655=1064/1550, SSSS=Specified | |
| 2 - Art: | 3=1x2, 4=2x2 | |
| 333 - Faserart: | 001=PM1550, 003=PM980, 045=PM1950, SSS=Specified | |
| 4 - Gehäuseabmessungen: | 0=φ3.0x54mm, 1=φ3.0x60mm, 2=φ3.0x70mm, S=Specified | |
| 5 - Zopfart: | 0=bare Faser, 1=900μm loses Rohr | |
| 6 - Faserlänge: | 0.8=0.8m, 1.0=1m, S=Specified | |
| 7777 - Verbindungsstückart: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified | |
| 88 - Durchschnittliche Energie: | 00=500mW, 01=1W, 03=3W, SS=Specified | |
| 99 - Höchstleistung: | 00=Continuous Welle, 01=1kW, 10=10kW, SS=Specified | |
|
|
