| Brand Name: | GEZHI or OEM |
| Modellnummer: | P.M. CWDM |
| MOQ: | 1pc |
| Preis: | Verhandlungsfähig |
| Payment Terms: | T/T, Western Union |

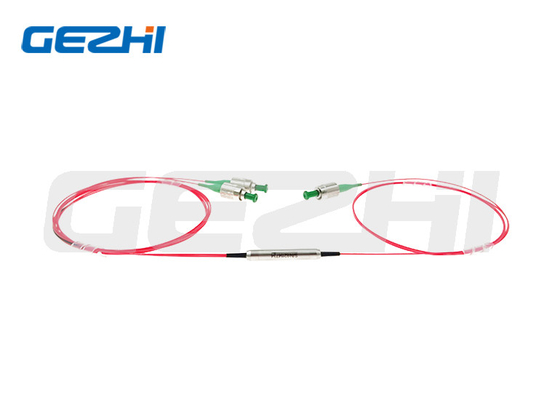

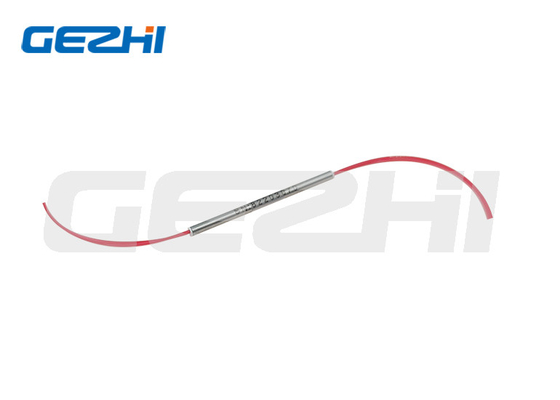

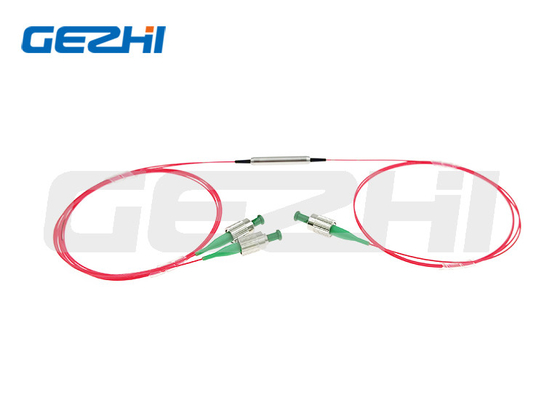

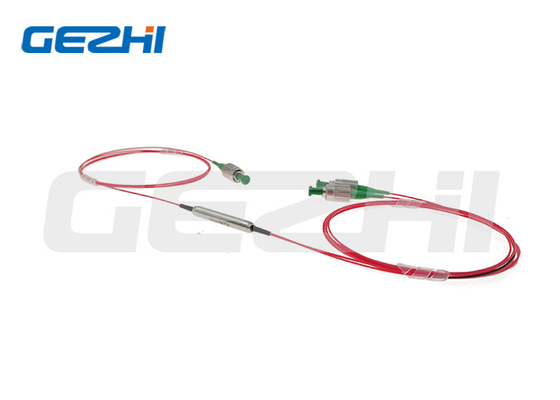

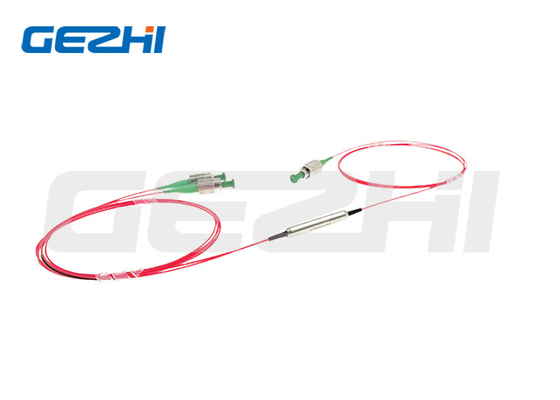

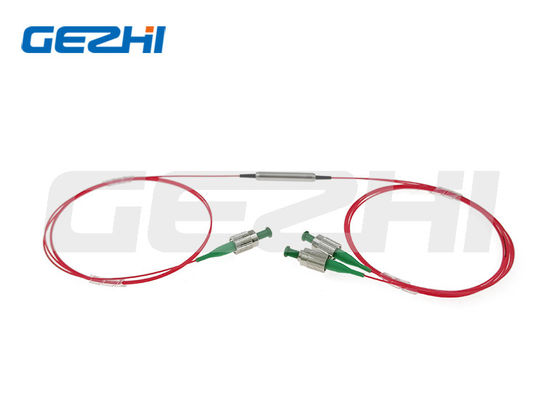

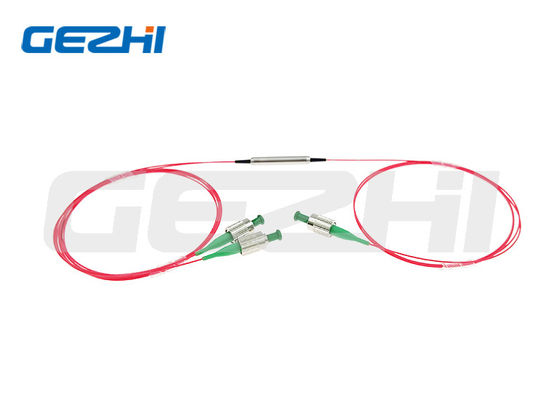

polarisationserhaltendes grobes Verdrahtungshandbuch 1260nm~1620nm für CWDM-/OADMnetze
Produktübersicht
Der polarisationserhaltende Corse-Wellenlängen-Abteilungs-Mehrfachkoppler-Filter ist zum internationalen Standard entworfen und hergestellt. Die Geräte setzen umweltsmäßig stabilen Dünnfilmfilter und moderne Verpackungstechnik ein, um breiten Durchlassbereich, niedrige Einfügungsdämpfung, hohe Kanalisolierung und ausgezeichnete Klimastabilität zu erzielen. Sie können einzeln benutzt werden, um Einfachkanal durchzuführen, Funktion zu addieren oder fallenzulassen oder können in Reihenfolge für Mehrkanalanwendungen in CWDM-Systemen kaskadiert werden. Es wird auch verwendet, um unerwünschte Störsignale in EDFAs und Faserheraus zu blockieren Laser-Systemen.
Die Komponenten werden mit der hohen Isolierung, niedriger Einfügungsdämpfung, hohem Löschungsverhältnis, ausgezeichneter Klimastabilität und der hohen Leistung gekennzeichnet, die Fähigkeit behandelt.
Anwendung
CWDM-System
CWDM-/OADMmodul
CWDM-/OADMnetze
Eigenschaft
Niedrige Einfügungsdämpfung u. Isolierung
Verlust der hohen Rendite
Hohe Zuverlässigkeit u. Stabilität
Breite Getriebe-Breite
Produktbeschreibungen
| Parameter | Einheit | Werte | |
| Mittelwellenlänge | Nanometer | IFU oder ITU+1 | |
| Funktionierende Wellenlänge | Nanometer | 1260~1460 oder 1460~1620 oder 1260~1620 | |
| Kanal-Raum | Nanometer | 20 | |
| @λc Min. Channel Bandwidth | Nanometer | ±6.5 | |
| Max. Channel Flatness | Nanometer | 0,4 | |
| Maximum-Einfügungsdämpfung an 23℃ | Übertragungskanal | DB | 0,6 |
| Reflexions-Kanal | DB | 0,4 (1260~1460 oder 1460~1620) oder 0,6 (1260~1620) | |
| Min. Isolation an 23℃ | Nebenkanal | DB | 30 |
| Nicht-angrenzender Kanal | DB | 40 | |
| Reflexions-Kanal | DB | 12 | |
| Min., Rückflussdämpfung | DB | 50 | |
| Min. Extinction Ratio an 23℃ | DB | 20 | |
| Wärmebeständigkeit Max. Wavelength | nm/℃ | 0,003 | |
| Max. Einfügungsdämpfungs-Wärmebeständigkeit | dB/℃ | 0,005 | |
| Max. Power Handling (CW) | mW | 500 | |
| Betriebstemperatur | ℃ | 0~+70 | |
| Lagertemperatur | ℃ | -40~+85 | |
Mit Verbindungsstück ist IL 0.3dB höher, ist RL 5dB zu senken, und ER ist niedrigeres 2dB.
Verbindungsstückschlüssel ist ausgerichtet, um Achse zu verlangsamen.
Maße
Einrichtungs-Informationen
| PMCWDM-11-234-555-67-8-999 | |
| 11 - Mittelwellenlänge: | 27=1270nm oder 1271nm,…, 61=1610nm oder 1611nm, SS=Specified |
| 2 - Funktionierende Wellenlänge: | F= Zweiweg (1260nm~1620nm), H = Halbwelle (1260~1460 oder 1460~1620) |
| 3 - Portart: | 3=1x2 |
| 4 - Arbeitsachse für Signal: | B=Both-Achsenfunktion, F=Fast-Achse blockierte |
| 555 - Faser-Art: | 001=PM1550, 002=PM1310, SSS=Specified |
| 6 - Gehäuseabmessungen: | 0=φ5.5x35mm, S=Specified |
| 7 - Zopf-Art: | 0=250μm bloße Faser, 1=900μm loses Rohr |
| 8 - Faser-Länge: | 0.8=0.8m, 1.0=1m, S=Specified |
| 999 - Verbindungsstück-Art: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified |
|
|
