Produktdetails:
Zahlung und Versand AGB:
|
| Paket-Art: | Stahlrohr | Verbindungsstück-Art: | FC/UPC, FC/APC, SC/UPC, SC/APC oder besonders angefertigt |
|---|---|---|---|
| Faser-Art: | PM Panda-Faser | Anwendungen: | CATV-System |
| Material: | PVC | Hafen: | 1X2 |
| Markieren: | polarisationserhaltender Filter 1x2,CATV-System-polarisationserhaltender Filter,P.M.-Wellenlängen-Abteilungs-Mehrfachkoppler |
||

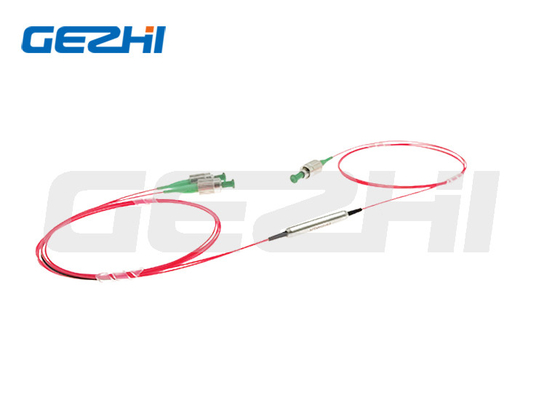

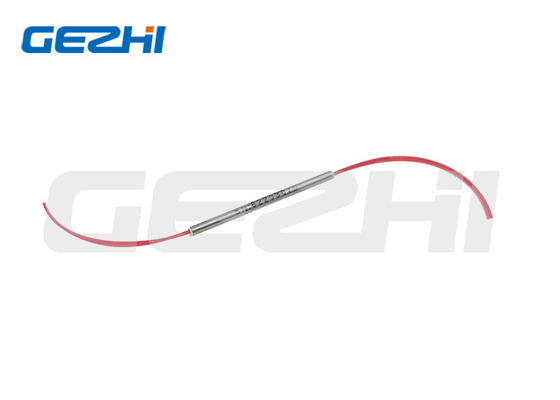

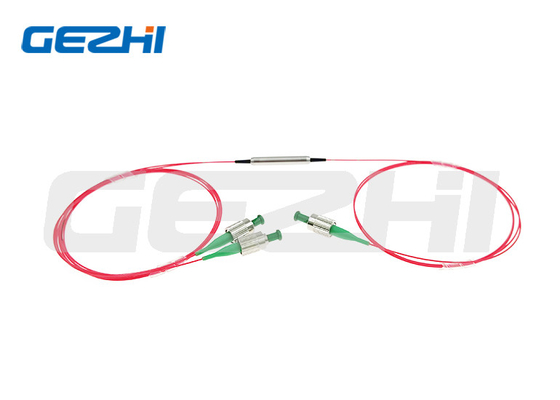

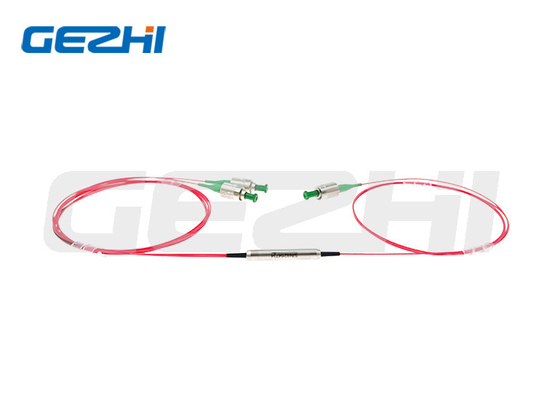

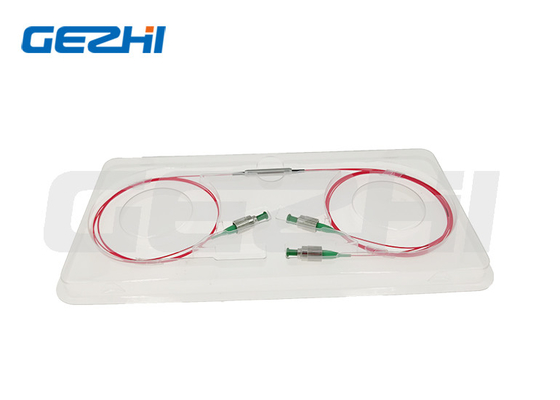

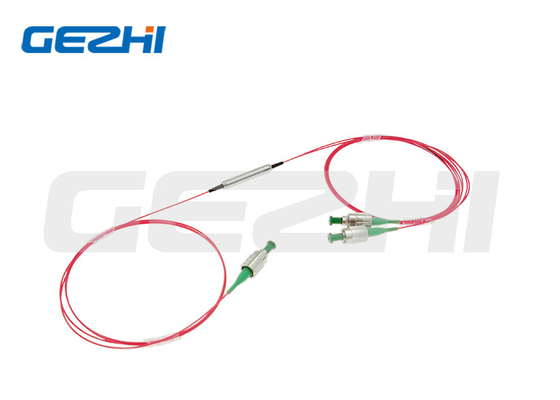

polarisationserhaltender Wellenlängen-Abteilungs-Mehrfachkoppler des Filter-1x2 für CATV-System
Produktübersicht
Die polarisationserhaltende Filter Verdrahtungshandbuch-Reihe liefert die Wellenlängenabteilungsmehrkanalausrüstung beim Beibehalten von Signalpolarisation. Das P.M. FWDM basiert auf umweltsmäßig stabilem Dünnfilm filtert Technologie und wird gekennzeichnet mit hohem Löschungsverhältnis, niedriger Einfügungsdämpfung und Verlust der hohen Rendite. Sie sind für Hochgeschwindigkeits-Verdrahtungshandbuch-Netzwerk-Systeme ideal. Die polarisationserhaltende Filter Verdrahtungshandbuch-Reihe liefert die Wellenlängenabteilungsmehrkanalausrüstung beim Beibehalten von Signalpolarisation.
Anwendung
CATV-System
CWDM-/DWDMmodul
EPON-/GPONnetze
Eigenschaft
Niedrige Einfügungsdämpfung
Verlust der hohen Rendite
Hohe Zuverlässigkeit u. Stabilität
Produktbeschreibungen
| Parameter | Einheit | Werte | ||||||
| Art | - | 1064/980 | 1550/980 | 1550/1064 |
1550/1480
|
2000/1550
|
||
| Getriebe-Wellenlänge | Nanometer | 1020~1080 | 1520~1580 | 1520~1580 | 1535~1565 | 1950~2050 | ||
| Reflexions-Wellenlänge | Nanometer | 960~990 | 960~990 | 1020~1080 | 1480±10 | 1570±10 | ||
|
Maximum-Einfügungsdämpfung an 23℃ |
Übertragungskanal | DB | 0,8 | 0,7 | 0,8 | 0,8 | 0,8 | |
| Reflexions-Kanal | DB | 0,6 | 0,6 | 0,6 | 0,6 | 0,8 | ||
| @Reflection Min. Transmission Isolation | DB | 30 | 30 | 30 | 30 | 25 | ||
| @Transmission Min. Reflection Isolation | DB | 15 | 15 | 15 | 15 | 12 | ||
| Max. Channel Flatness | DB | 0,4 | ||||||
|
Min. Extinction Ratio an 23℃ |
Übertragungskanal | DB | 20 | |||||
| Reflexions-Kanal | DB | 18 | ||||||
| Wärmebeständigkeit Max. Wavelength | nm/℃ | 0,003 | ||||||
| Max. Einfügungsdämpfungs-Wärmebeständigkeit | dB/℃ | 0,005 | ||||||
| Min., Rückflussdämpfung an 23℃ | DB | 50 | ||||||
| Max. Power Handling (CW) | mW | 500 | ||||||
| Max. Zugbeanspruchung | N | 5 | ||||||
| Betriebstemperatur | ℃ | 0~+70 | ||||||
| Lagertemperatur | ℃ |
-40~+85 |
||||||
Mit Verbindungsstücken ist IL 0.3dB höher, ist RL 5dB zu senken, und ER ist niedrigeres 2dB.
Verbindungsstückschlüssel ist ausgerichtet, um Achse zu verlangsamen.
Maße
Einrichtungs-Informationen
| PMFWDM-1111-23-444-555-67-8-999 | |
| 1111 - Wellenlänge: | 5506=T1550nm/R1064nm, 0698=T1064nm/R980nm, SSSS=Specified |
| 2 - Pumpenartig: | F=Forward, B=Backward |
| 3 - Arbeitsachse für Signal-Weg: | B=Both-Achsenfunktion, F=Fast-Achse blockierte |
| 444 - Faser-Art für COM u. Durchlauf: | 001=PM1550, 003=PM980, 045=PM1950, SSS=Specified |
| 555 - Faser-Art für Hinweis: | 001=PM1550, 003=PM980, 004=Hi1060, 008=SMF-28E, SSS=Specified |
| 6 - Gehäuseabmessungen: | 0=φ5.5x35mm, S=Specified |
| 7 - Zopf-Art: | 0=bare Faser, 1=900μm loses Rohr |
| 8 - Faser-Länge: | 0.8=0.8m, 1.0=1m, S=Specified |
| 999 - Verbindungsstück-Art: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified |
