| Paket-Art: | Stahlrohr | Faser-Art: | PM Panda-Faser |
|---|---|---|---|
| Verbindungsstück-Art: | FC/UPC, FC/APC, SC/UPC, SC/APC oder besonders angefertigt | Material: | PVC |
| Anwendungen: | GPON-Netze | Hafen: | 1X2 |
| Markieren: | Polarisationserhaltende Komponenten DWDM,GPON-Netze P.M. DWDM,Wellenlängen-Abteilungs-Mehrfachkoppler P.M. dichter |
||

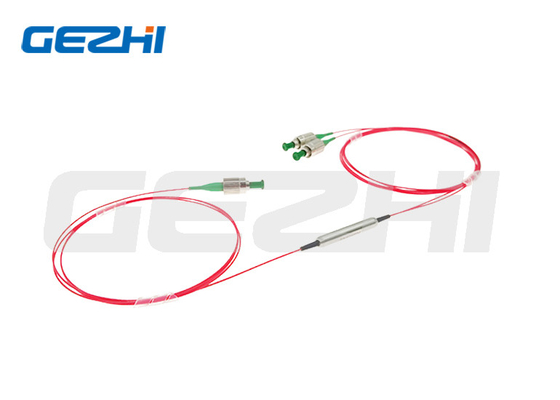

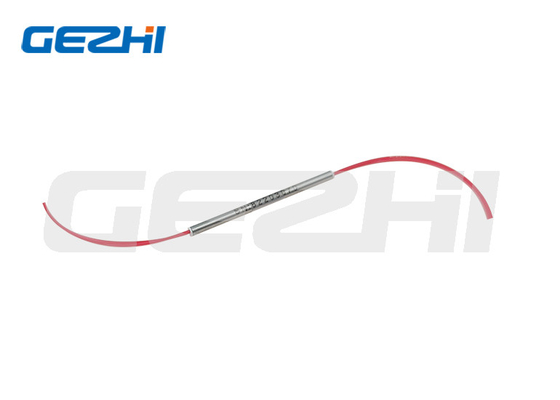

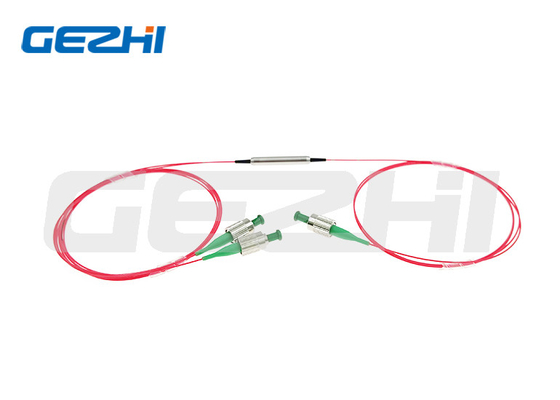

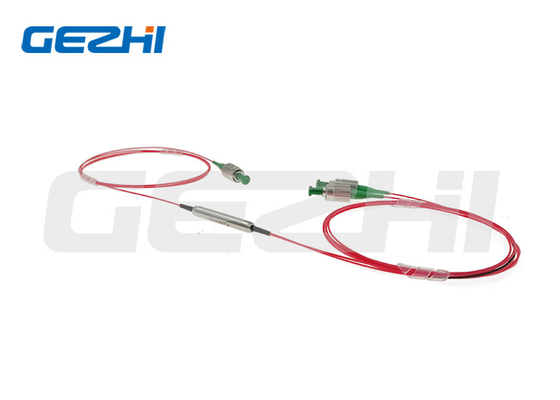

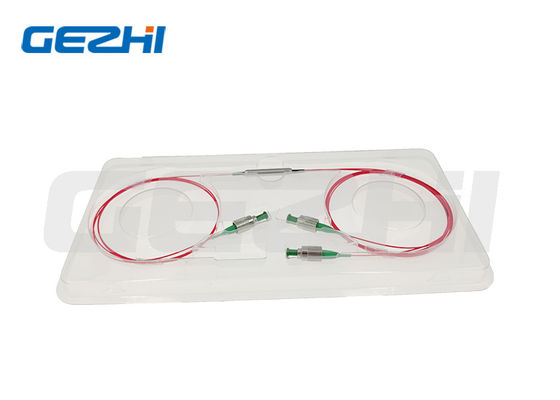

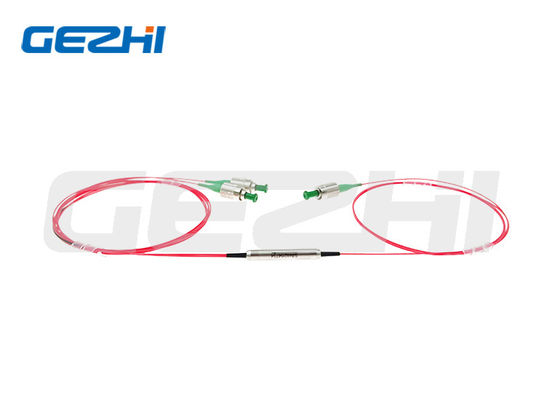

Polarisationserhaltender dichter Wellenlängen-Abteilungs-Mehrfachkoppler für GPON-Netze
Produktübersicht
Gezhi-Photonik-ist polarisationserhaltende dichte Wellenlängen-Abteilungs-Mehrfachkoppler-Reihe entworfen und hergestellt zum internationalen Standard, kann das P.M. DWDM die Polarisation von optischen Signalen konservieren. Die Geräte setzen umweltsmäßig stabile Dünnfilm-Filter und moderne Verpackungstechnik ein, um einen breiten Durchlassbereich, eine niedrige Einfügungsdämpfung, hohe eine Kanalisolierung, eine ausgezeichnete Klimastabilität und hohes ein Löschungsverhältnis zu erzielen. Das polarisationserhaltende dichte Verdrahtungshandbuch kann einzeln verwendet werden, um einen Einfachkanal durchzuführen hinzuzufügen, oder, Funktion oder sie fallenzulassen kann in DWDM-Systemen und in den Sensor-Systemen verwendet werden.
Anwendung
DWDM-Modul
DWDM-System
GPON-Netze
CATV-Verbindungen
Eigenschaften
Niedrige Einfügungsdämpfung
Verlust der hohen Rendite
Hohe Isolierung
Hohe Zuverlässigkeit u. Stabilität
Produktbeschreibungen
| Parameter | Einheit | Werte | ||
| Kanal-Raum | Gigahertz | 100 | 200 | |
| Mittelwellenlänge | Nanometer | IFU-Gitter | ||
| Mittelwellenlängen-Genauigkeit | Nanometer | ±0.05 | ±0.1 | |
| Kanal-Durchlassbereich (@-0.5dB) | Nanometer | 0,22 | 0,5 | |
| Maximum-Einfügungsdämpfung an 23℃ | Übertragungskanal | DB | 1,0 | 0,9 |
| Reflexions-Kanal | DB | 0,4 | 0,4 | |
| Min. Isolation an 23℃ | Nebenkanal | DB | 30 | 30 |
| Nicht-angrenzender Kanal | DB | 40 | 40 | |
| Reflexions-Kanal | DB | 12 | 12 | |
| Max. Channel Flatness | DB | 0,3 | ||
| Min. Extinction Ratio an 23℃ | DB | 20 | ||
| Wärmebeständigkeit Max. Wavelength | nm/℃ | 0,003 | ||
| Max. Einfügungsdämpfungs-Wärmebeständigkeit | dB/℃ | 0,005 | ||
| Min., Rückflussdämpfung an 23℃ | DB | 50 | ||
| Max. Power Handling (CW) | mW | 500 | ||
| Faser-Art | - | P.M.-Pandafaser | ||
| Betriebstemperatur | ℃ | 0~+70 | ||
| Lagertemperatur | ℃ | -40~+85 | ||
Mit Verbindungsstück ist IL 0.3dB höher, ist RL 5dB zu senken, und ER ist niedrigeres 2dB.
Verbindungsstückschlüssel ist ausgerichtet, um Achse zu verlangsamen.
Maße
Einrichtungs-Informationen
| PMDWDM-11-234-555-67-8-999 | |
| 11 - Wellenlänge: | 26=26CH, 27=27CH,…, 40=40CH, 41=41CH, SS=Specified |
| 2 - Konfiguration: | 2=1x1, 3=1x2 |
| 3 - Kanal-Raum: | 1=100G, 2=200G |
| 4 - Arbeitsachse: | B=Both-Achsenfunktion, F=Fast-Achse blockierte |
| 555 - Faser-Art: | 001=PM1550, 002=PM1310, SSS=Specified |
| 6 - Gehäuseabmessungen: | 0=φ5.5x35mm, S=Specified |
| 7 - Zopf-Art: | 0=bare Faser, 1=900μm loses Rohr |
| 8 - Faser-Länge: | 0.8=0.8m, 1.0=1m, S=Specified |
| 999 - Verbindungsstück-Art: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified |
