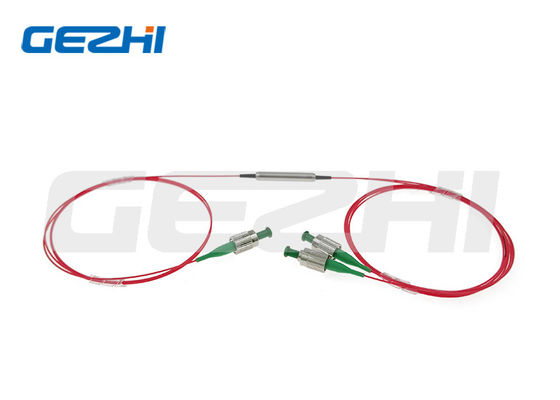

1x2 2x2 PM-gekoppelter Koppler mit 1030nm-2000nm Wellenlänge für hohe Extinktionsverhältnisse und geringe Einfügedämpfung in Faserverstärkern

Name: 1x2 2x2 PM-gekoppelter Koppler mit 1030nm-2000nm Wellenlänge für hohe Extinktionsverhältnisse und geringe Einfügedämpfung in Faserverstärkern
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 1x2,2x2 P.M. fixierte Koppler
Price: 638.00 USD
Availability: InStock

Markenbezeichnung:	GEZHI or OEM
Modellnummer:	1x2,2x2 P.M. fixierte Koppler
MOQ:	1pc
Preis:	US$288-US$988
Zahlungsbedingungen:	T/T, Western Union

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

CHINA

Zertifizierung:

CE RoHS,ISO9001

Wellenlänge:

1030nm, 1064nm, 1310nm, 1550nm, 2000nm

Verpackung Informationen:

Papierkasten

Versorgungsmaterial-Fähigkeit:

5000pcs pro Monat

Hervorheben:

2x2 P.M. fixierte Koppler

P.M. fixierte Koppler für Faser-Verstärker

Beschreibung des Produkts

1x2 2x2 PM Fused Coupler 1030nm 1064nm 1310nm 1550nm 2000nm für Faserverstärker

Produktübersicht

Neu eingetroffen 1030nm, 1064nm, 1310nm, 1550nm, 2000nm 1x2, 2x2 PM Fused Coupler für Faserverstärker

Als Komponentenintegrator können wir zusätzliche Komponenten direkt auf die Kopplerfasern aufbringen. Beispiele hierfür sind abstimmbare Filter, variable Dämpfungsglieder oder Kollimatoren. Gezhi Photonics ist in der Lage, die Fasern von geschmolzenen Splittern mit allen Standardsteckverbindern wie FC, SC, ST, LC usw. und Oberflächen (Super PC, Ultra PC, Angled PC [APC] usw.) zu konfektionieren. Durch den direkten Aufbau dieser Geräte auf den Kopplerfasern ersparen wir dem Kunden die zusätzlichen Kosten und Einfügungsverluste von Zwischensteckverbindern und Adaptern oder die Zeit und Kosten des Fusion Splicing. Direkt eingebaute Geräte sind auch der beste Weg, um die höchstmöglichen Polarisations-Extinktionsverhältnisse aufrechtzuerhalten.

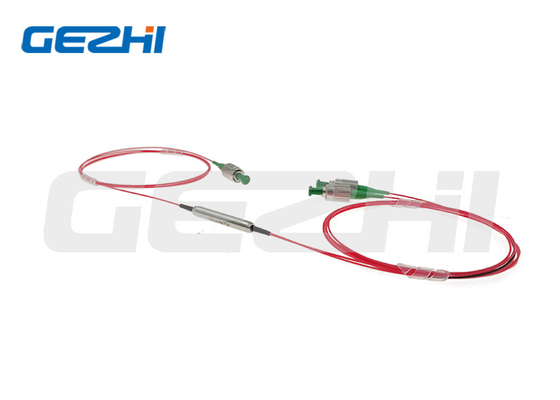

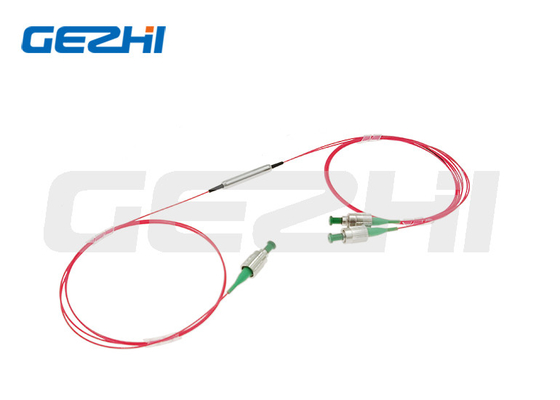

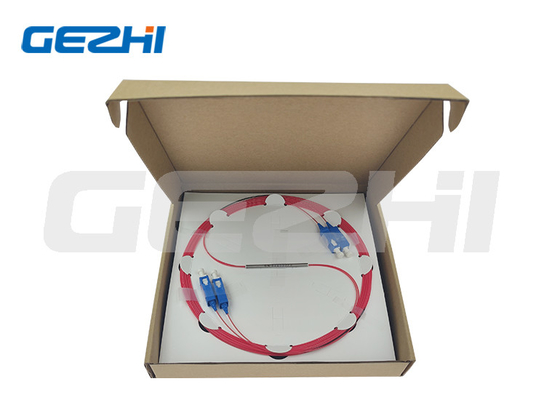

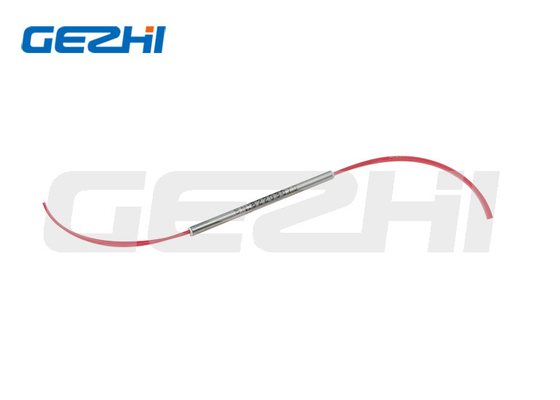

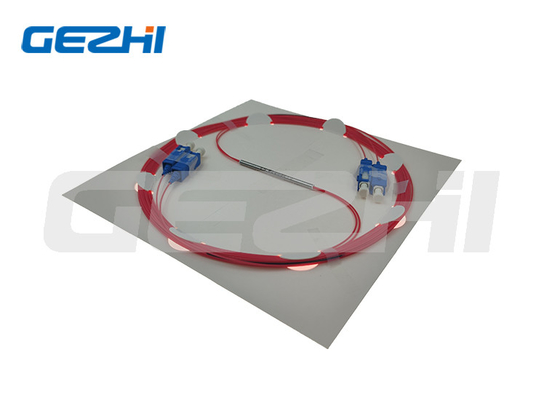

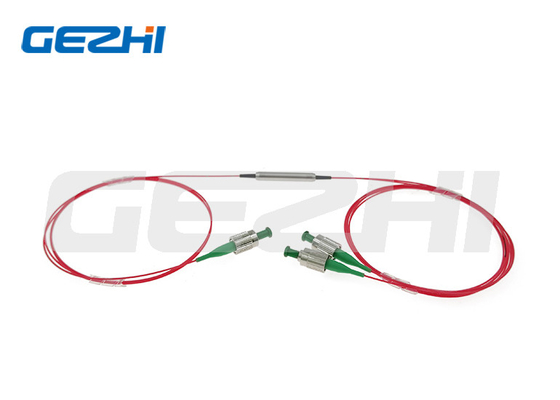

Produktbilder

Merkmale & Anwendungen

Merkmale

Geringe Einfügedämpfung
Hohe Rückflussdämpfung
Hohes Extinktionsverhältnis

Anwendungen

Faserverstärker
Leistungsüberwachung
Faseroptisches Instrument

Produktspezifikationen

Parameter	Einheit	Werte
Typ	/	1x2 oder 2x2
Zentrierwellenlänge	nm	1030 \| 1064 \| 1310 \| 1550 \| 2000
Betriebswellenlängenbereich	nm	±20 \| ±20 \| ±20 \| ±20 \| ±15
Max. zusätzliche Dämpfung	dB	0.5 \| 0.5 \| 0.4 \| 0.4 \| 0.6
Abzweig-Kopplungsverhältnis	%	1±0.5%, 5±1.0%, 10±2.0% und 50%
Einfügedämpfung	dB	IL bezogen auf Kopplungsverhältnis
Extinktionsverhältnis	dB	1x2:≥20 ; 2x2:≥18
Rückflussdämpfung	dB	≥55
Max. Leistung (CW)	W	0.5, 1 oder 3
Zugbelastung	N	≤5
Betriebstemperatur	℃	-5~+75
Lagertemperatur	℃	-40~+85
Gehäuseabmessungen	mm	φ3x54mm oder φ3x60mm

Toleranz Kopplungsverhältnis

Kopplungsverhältnis	Toleranz
1/99	±0.5
2/98	±0.6
5/95	±1.0
10/90	±1.5
20/80	±2.0
30/70	±2.5
40/60	±3.0
50/50	±3.5

Hinweis:
1. Der PM-geschmolzene Koppler arbeitet mit beiden Achsen, keine Achse darf blockiert werden; das standardmäßige Test-Extinktionsverhältnis ist auf der langsamen Achse.
Die oben genannten Spezifikationen gelten für Geräte ohne Stecker. Mit Stecker erhöht sich die IL um 0,3 dB, die Rückflussdämpfung verringert sich um 5 dB und das Extinktionsverhältnis verringert sich um 2 dB.
2. Für Hochleistungsanwendungen >10W verwenden wir ein Kühlkörpergehäuse.
3. Bei Pulsanwendungen informieren Sie uns bitte über Pulsenergie und Spitzenleistung.

Abmessungen

Bestellinformationen

PMFBTC-XXXX-XX-XX-X-XX-XX-XX-XX-XX

Parameter	Optionen
① Wellenlänge:	1030=1030nm; 1064=1064nm; 1310=1310nm; 1550=1550nm; 2000=2000nm; S=Spezifizieren
② Konfigurationstyp:	12=1x2, 22=2x2
③ Kopplungsverhältnis:	50=50/50; 40=40/60; 30=30/70; 20=20/80; 10=10/90; 01=1/99; S=Spezifizieren
④ Fasertyp:	PM980; PM1060; PM1300; PM1550; PM1950; S=Spezifizieren
⑤ Leistung:	0L=0.5W; 01=1W; 02=2W
⑥ Gehäuseabmessungen:	S2=3.0x54mm; S3=3.0x60mm; S=Spezifizieren
⑦ Pigtail-Typ:	00=Blankfaser; 09=900um lose Hülse
⑧ Faserlänge:	08=0.8m; 10=1m; S=Spezifizieren
⑨ Steckertyp:	FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=Spezifizieren
