| Modellnummer: | Filter-Koppler 1X2 (2X2) P.M. | Art: | FTTx-Lösungen |
|---|---|---|---|
| Garantiezeit: | 3 Jahre | Grad: | P-Grad oder ein Grad |
| Wellenlänge: | 780nm/850nm/980nm/1030nm/1064nm | Anwendung: | CATV/FTTH |
| Markieren: | polarisationserhaltender Koppler des Filter-2x2,polarisationserhaltender Koppler des Filter-1x2,Filter-Koppler FTTH P.M. |
||

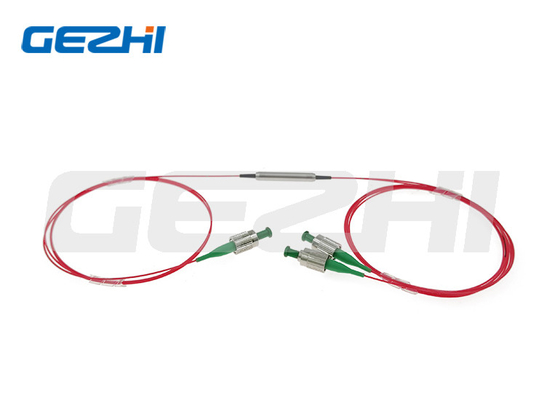

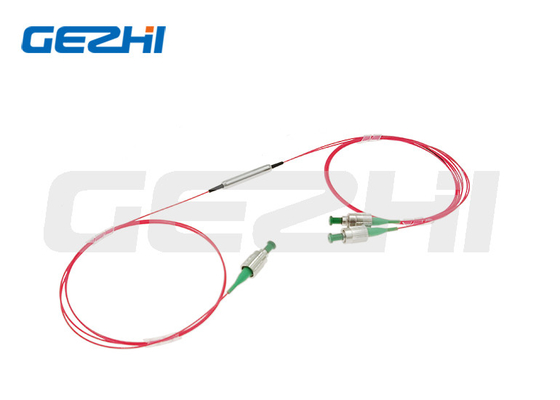

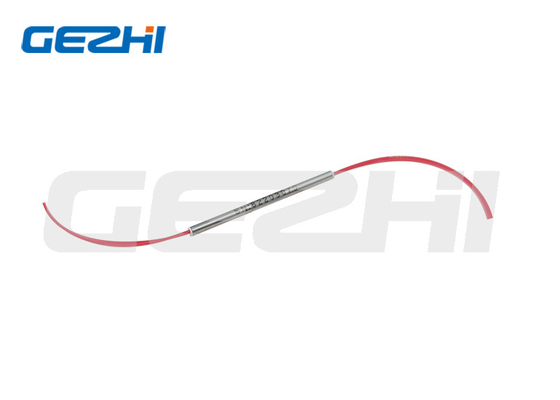

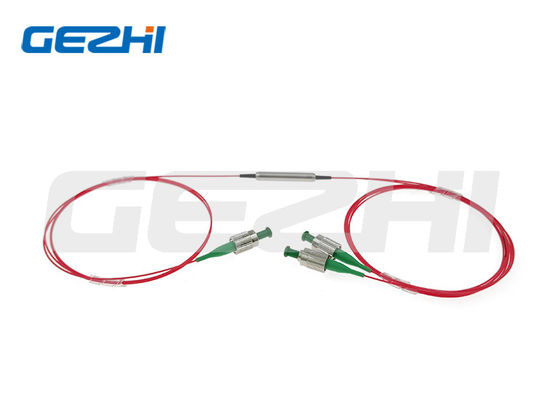

Spitzen- polarisationserhaltender Filter-Koppler 780nm/850nm/980nm/1030nm/1064nm der Lieferanten-1x2,2x2
Produktübersicht
Gezhi-Photonik hat die Fähigkeit, zum der Fasern der Filterteiler mit allen Standardverbindungsstücken wie FC, Sc, St., LC etc. und Ende (Super-PC, ultra PC, winkliger PC [APC] etc.) connectorize. Als Teilintegrator können wir zusätzliche Komponenten direkt auf die Kopplerfasern konstruieren. Beispiele umfassen melodische Filter, variable Abschwächer oder Kollimatoren. Indem sie diese Geräte direkt auf die Kopplerfasern errichtet, rettet Gezhi-Photonik den Kunden die zusätzlichen Kosten und die Einfügungsdämpfung von Zwischenverbindungsstücken und Adapter oder die Zeit und die Kosten des Fusionsverstärkens. Direkt errichtete Geräte sind auch die beste Weise, die höchstmöglichen Polarisations-Löschungs-Verhältnisse beizubehalten.

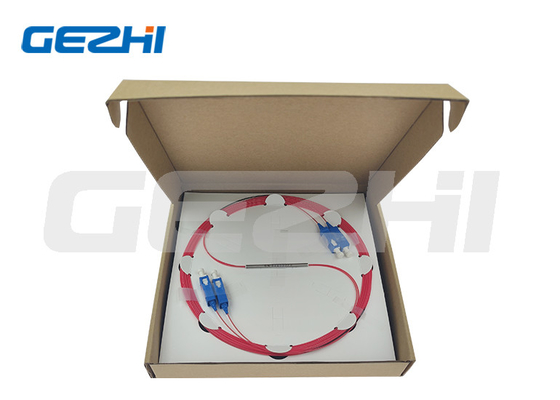

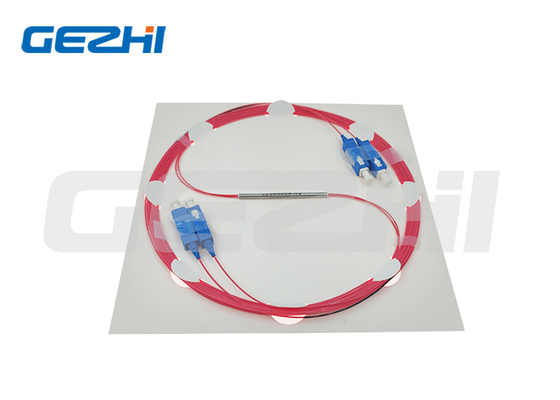

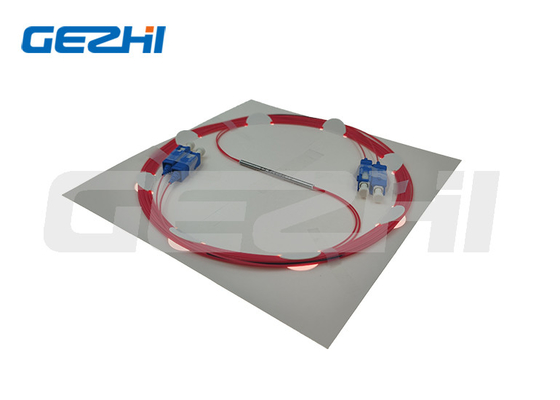

Produktverpacken
| Endprodukt | innerer Kasten | Karton |
Anwendung
*EDFA u. Roman Amplifier
*Fiber optisches Instrument
*Fiber Sensor
EIGENSCHAFTEN
*High Rückflussdämpfung
*High Löschungs-Verhältnis
*Low Einfügungsdämpfung
| Parameter | Einheit | Werte | ||||
| Art | / | 1x2 oder 2x2 | ||||
| Mittelwellenlänge | Nanometer | 780 | 850 | 980 | 1030 | 1064 |
| Funktionierender Wellenlängenbereich | Nanometer | ±10 | ±20 | ±20 | ±20 | ±20 |
| Hahn-Koppelungs-Verhältnis | % | 1±0.5%, 5±1.0%, 10±2.0% und 50% | ||||
| Einfügungsdämpfung | DB | IL bezog sich auf Kopplungsverhältnis | ||||
| Überschüssiger Verlust | DB | 1x2: ≤0.8; 2x2: ≤1.2 | ||||
| Einheitlichkeit (nur für 50/50) | DB | 1x2: ≤0.5; 2x2: ≤0.8 | ||||
| Löschungs-Verhältnis | DB | 1x2: ≥20; 2x2: ≥18 | ||||
| Rückflussdämpfung | DB | ≥50 | ||||
| Max Power Handling (CW) | W | 0,5, 1, 2 oder 5 | ||||
| Zugbeanspruchung | N | ≤5 | ||||
| Betriebstemperatur | ℃ | -5~+75 | ||||
| Lagertemperatur | ℃ | -40~+85 | ||||
Anmerkung: 1. ist Kundenbezogenheit verfügbar. Der Achsen-Ausrichtungsschlüssel der Verbindungsstücknichterfüllung langsame
Oben genannte Spezifikationen sind für Gerät ohne Verbindungsstück, wenn mit Verbindungsstück, ist IL höheres 0.3dB, ist Rückflussdämpfung mit, 5dB zu verringern und Löschungs-Verhältnis verringert 2dB.
Anwendungen hoher Leistung 2.For >10W, benutzen wir Kühlkörperpaket
3.If dort ist Impulsanwendung, sicher bitte zu sein, uns über Impulsenergie und -Höchstleistung zu informieren.
Maße
Einrichtungs-Informationen
PMFC-XXXX-XX-XX-X-XX-XX-XX-XX-XX-XX
| ①Wellenlänge: | 780=780nm; 850=850nm; 980=980nm; 1030=1030nm; 1064=1064nm; S=Specify |
| ②Konfigurations-Art: | 12=1x2, 22=2x2 |
| ③Kopplungsverhältnis: | 50=50/50; 40=40/60; 30=30/70; 20=:20/80; 10=10/90; 01=1/99; S=Specify |
| ④Arbeitsachse: | B=Both-Achse, die, arbeitende F=Slow-Achse, schnelle Achse workiing ist, blockierte |
| ⑤Faser-Art: | PM780; PM980; S=Specify |
| ⑥Energie-Behandlung: | 0L=0.5W; 01=1W; 02=2W |
| ⑦Gehäuseabmessungen: | S1=5.5x35mm; S=Specify |
| ⑧Zopf-Art: | Faser 00=bare; loses Rohr 09=900um |
| ⑨Faser-Länge: | 08=0.8m; 10=1m; S=Specify |
| ⑩Verbindungsstück-Art: | FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=Specify |
