| Brand Name: | GEZHI or OEM |
| Modellnummer: | MEMS-M-1x16- |
| MOQ: | 1PC |
| Preis: | Verhandlungsfähig |
| Delivery Time: | 5-8 Arbeitstage |
| Payment Terms: | T/T, Western Union |

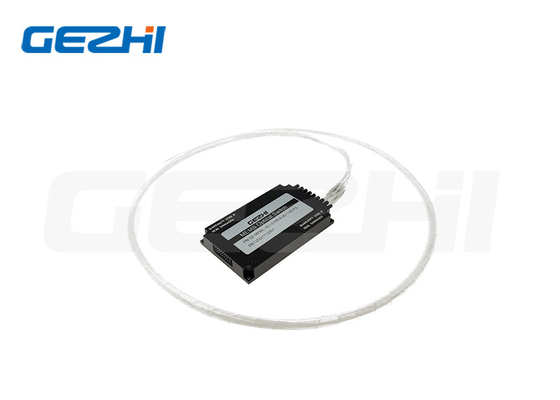

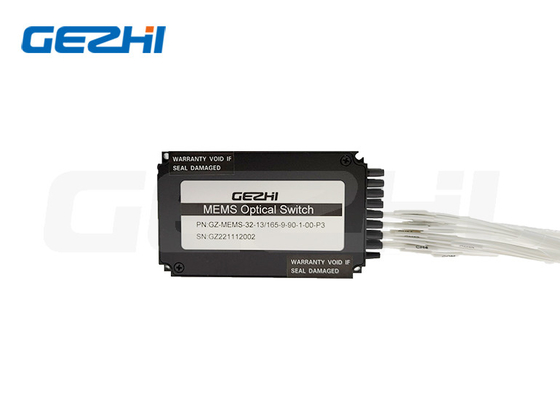

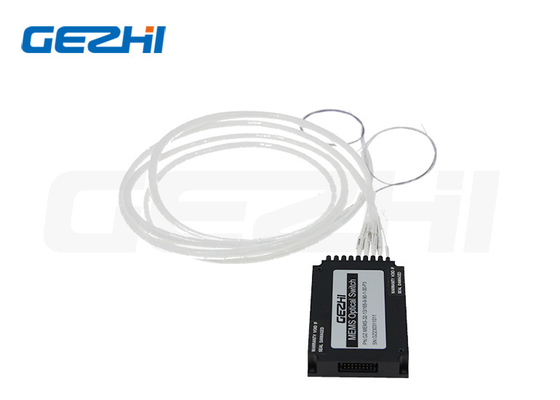

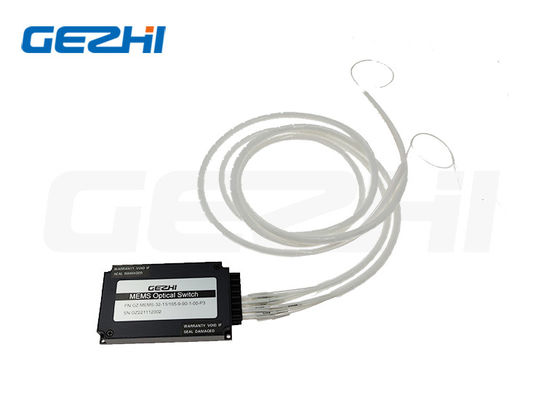

Produktübersicht über 1x16 1x32 Mems Optical Switch
Optische Netzwerk-Singmode-Multimode-1x16-1x32-Mems-optische Schalter
1x16 1x32 MEMS-Modul für optische Schalter
Der optische 1x16 1x32 MEMS-Schalter basiert auf mikroelektromechanischer Systemtechnologie.Er ermöglicht die Kanalauswahl zwischen einer Eingangsfaser und N Ausgangsfasern durch Drehen des Spiegels des MEMS-Chips. Der Schalter ist bidirektional. Der optische Schalter bietet einen äußerst zuverlässigen, langlebigen und langlebigen Betrieb in einem kompakten Gehäuse.
Merkmale des optischen 1x16 1x32 Mems-Schalters
Merkmale:
Großer Wellenlängenbereich
Selbsthaltend und nicht selbsthaltend
Geringes Übersprechen
Hohe Stabilität, hohe Zuverlässigkeit
Geringe Einfügungsdämpfung
Epoxidfrei im optischen Pfad
Anwendungen:
Optische Signalweiterleitung
Netzwerktestsystem
Optisches Netzwerk
Sender- und Empfängerschutz
Schutz/Wiederherstellung
Spezifikationen des optischen 1x16 1x32 Mems-Schalters
| Parameter | Einheit | Optischer Mems-Schalter | |
| Betriebswellenlänge | nm | 1260~1650 für SM, 850/1310 für MM | |
| Einfügedämpfung | dB | N≤8 | ≤1,0 |
| 8<N≤16 | ≤1,2 | ||
| 16<N≤32 | ≤1,5 | ||
| 32<N≤64 | ≤1,7 | ||
| 64<N≤144 | ≤2,2 | ||
| 144<N≤256 | ≤2,4 | ||
| WDL | dB | ≤ 0,3 | |
| TDL | dB | ≤ 0,3 | |
| PDL | dB | ≤ 0,15 | |
| Rückflussdämpfung | dB | SM ≥ 45, MM ≥ 30 | |
| Übersprechen | dB | SM ≥ 45, MM ≥ 30 | |
| Wiederholbarkeit | dB | ≤ ±0,02 | |
| Schaltzeit | MS | ≤ 8 | |
| Haltbarkeit | mal | ≥ 10 Milliarden | |
| Schaltmodus | Nicht verriegelnd | ||
| Stromversorgung | V | DC 5 V ± 10 % | |
| Betriebsstrom | mA | N≤16 | ≤50 |
| 16<N≤64 | ≤250 | ||
| 64<N≤144 | ≤350 | ||
| 144<N≤256≤500 | ≤500 | ||
| Optische Leistung | mW | ≤ 500 | |
| Betriebstemperatur | °C | -20 ~ +85 | |
| Lagertemperatur | °C | -40 ~ +85 | |
| Betriebsfeuchtigkeit | % | 5 ~ 95 | |
| Paketabmessungen | mm | P1: 31x24x11 | N≤64, blanke Faser |
| P2: 60x24x11 | N≤16, 0,9 mm Bündelader | ||
| P3: 90x55x12 | 16<N≤64, 0,9 mm Bündelader | ||
| P4: 100x100x12 | 64<N≤144, 0,9 mm Bündelader | ||
| P5: 110x141x12 | 144<N≤256, 0,9 mm Bündelader | ||
Bestellinformationen für 1x16 1x32 Mems Optical Switch
| Typ | Kanal | Wellenlänge | Fasertyp | Faserdurchmesser | Faserlänge | Verbinder |
|
GZ-MEMS optischer Schalter |
01=1x1 02=1x2 ..... 16=1x16 ...... |
85=850nm 13=1310nm 14=1490 nm 15=1550nm 1625=1625nm 1650=1650nm 13/15=1310/1550 nm |
5=50/125 6=62,5/125 9=9/125 X=Andere |
25=250um 90=900um 20=2,0mm 30=3,0 mm X=Andere |
1=1m 2=1,5m X=Andere |
00=keine LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC MP=MPO X=Benutzerdefiniert |
FAQ
F1:Kann ich eine Musterbestellung haben?Wie hoch ist Ihr Mindestbestellwert für das 1x16 1x32 Mems Optical Switch-Modul?
|
|
