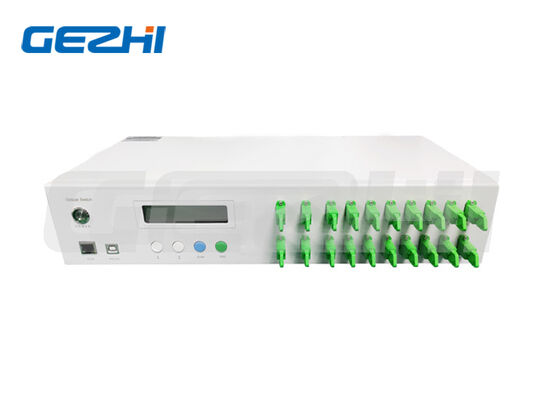

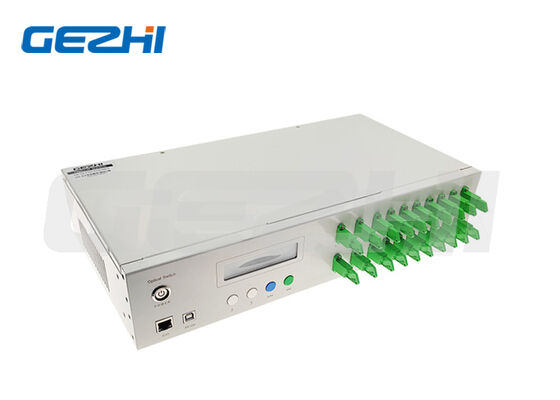

Rackmount MEMS Optical Switch Matrix mit 256×256 Matrix Bidirektionsübertragung und RS232 + Ethernet-Steuerung

Die optische MEMS-MxN-Schaltmatrix von Gezhi verwendet ein integriertes Silizium-MEMS-Chip-Design, das die bidirektionale optische Signalübertragung unterstützt und als M×N- oder N×M-Signalroutingstruktur konfigurierbar ist. Die Kanalspezifikationen reichen von Mini-4×4 bis hin zu großen 256×256-Matrix, integrierte CMOS/TTL-kompatible Treiberschaltung, jeder optische Kanal ist unabhängig steuerbar.

Der Rackmount-MEMS-Glasfaser-Matrix-Switch besteht strenge Zuverlässigkeitstests für lange Lebensdauer und wird häufig in der Telekommunikation, Luft- und Raumfahrt, automatischen Glasfasermessungen, FTTH, Fernüberwachung optischer Kabel und anderen anspruchsvollen optischen Kommunikationsszenarien eingesetzt.

• Stabiles SerialNet-Steuerungssystem, extrem hohe Langzeitstabilität und Zuverlässigkeit
• Integriertes LCD-Frontpanel mit visueller Echtzeit-Datenanzeige, physische Tastenbedienung
• Vollständig transparente optische Signalübertragung, geringer wellenlängenabhängiger Verlust
• Unterstützt automatische Kanalsuche, anpassbares Suchintervall und Start-/Endkanalbereich
• Zwei Steuerschnittstellen: serieller RS232-Anschluss + RJ45-Ethernet-Fernnetzwerkverwaltung
• Abschließbare Bedienfeldtasten und Kanalsperrfunktion zur Vermeidung von Fehlbedienungen
• Großer Betriebstemperatur- und Luftfeuchtigkeitsbereich, Anpassungsfähigkeit in Industriequalität

• Glasfaseranschluss: FC, SC, LC, ST, SMA oder kundenspezifisch
• Kommunikationsanschluss: RJ45 + RS232, kundenspezifische Schnittstelle verfügbar
• Stromversorgung: AC 220 V (50/60 Hz) / DC 36 V ~ 72 V; Dual AC/DC optional
• Betriebstemperatur: -10℃ ~ +60℃
• Lagertemperatur: -40℃ ~ +85℃
• Arbeitsfeuchtigkeit: 5 % bis 95 %, nicht kondensierend
• Rackgröße: 1 HE (483 × 230 × 44,5 mm, ≤ 16 Kanäle), 2 HE (483 × 230 × 89 mm, ≤ 32 Kanäle), 3 HE/4 HE/kundenspezifisches Rack

• Baudrate Optional: 1200, 2400, 4800, 9600, 19200, 57600, 115200 (Standard 19200)
• Steuerprotokoll: Benutzerdefinierter serieller Befehlssatz, beginnend mit <, enden mit >, Befehlscode in Großbuchstaben
• Steuerungsmethoden: Lokale LCD-Tastenbedienung, serielle RS232-Steuerung, RJ45-Ethernet-Fernüberwachung

• Testen von FTTH-/FITL-Glasfaser-Zugangsnetzwerken
• Automatisches Messsystem für optische Fasern
• Fernüberwachung des optischen Netzwerks in Echtzeit
• Online-Überwachungs- und Wartungssystem für optische Kabel
• Forschung und Produktionstests für Telekommunikationsgeräte
• Umschalten optischer Kommunikationsverbindungen in der Luft- und Raumfahrt
• Mehrkanaliges optisches Signalrouting im Rechenzentrum
• Mehrwege-Signalumschaltung für optische Instrumente

Bestellcodeformat:MEMS-MxN-X-XX-X-XX-XX-XX-XX

• MxN-Matrixskala: 4×4 /8×8 /16×16 /32×32 /64×64 /128×128 /benutzerdefiniert
• Fasermodus: S = Single Mode (SM), M = Multi Mode (MM)
• Wellenlänge: 85=850 nm, 13=1310 nm, 15=1550 nm, 85/13 Doppelwellenlänge usw.
• Rack-Paket: 1U/2U/3U/4U/benutzerdefiniert
• Faserkernspezifikation: M5=50/125, M6=62,5/125, S9=9/125
• Stromversorgung: AC-Einzel-, DC-Einzel-, Dual-AC-, Dual-DC-, AC+DC-Hybrid
• Glasfaseranschluss: FC/UPC, FC/APC, SC/UPC, SC/APC, LC/UPC, LC/APC, kein Anschluss

• Große Matrixabdeckung von bis zu 256×256, unterstützt benutzerdefinierte Mehrkanalgröße
• Extrem niedrige Einfügungsdämpfung, hohe Isolationsübersprechung, hervorragende optische Übertragungsleistung
• Bidirektionale Signalübertragung, flexible M×N/N×M-Layoutumschaltung
• Duale RS232+Ethernet-Fernbedienung, unterstützt unbeaufsichtigte Fernüberwachung
• Industrielles Rack-Design, kompatibel mit Standard-19-Zoll-Schränken
• 10 Milliarden Mal Schaltlebensdauer, stabiler Langzeit-Dauerbetrieb
• Lokale visuelle LCD-Bedienung + Fernsoftware-Doppelsteuerung, bequemes Debuggen
• Kompletter maßgeschneiderter Service: Wellenlänge, Stecker, Rackgröße, Stromversorgung, Schnittstelle

A: Zu den Standardmodellen gehören 4×4, 8×8, 16×16, 24×24, 32×32, 64×64, 128×128, maximal bis zu 256×256 Matrix, kundenspezifische Kanalspezifikationen verfügbar.

A: Drei Steuermodi: 1. Bedienung über lokale LCD-Tasten; 2. Obere Computersteuerung mit seriellem RS232-Anschluss; 3. RJ45-Ethernet-Fernnetzwerkverwaltung.

A: Ja. Das interne optische MEMS-Schaltfeld unterstützt die bidirektionale optische Übertragung und kann je nach Bedarf als M×N- oder N×M-Matrix verwendet werden.

A: Die Schalthaltbarkeit erreicht ≥10 Milliarden Mal und eignet sich für langfristige Testszenarien mit kontinuierlichem automatischem Scannen.

A: Unterstützt Ferntastensperre und Kanalsperrbefehle über die serielle Schnittstelle. Nach der Sperre kann die Frontplatte die Kanäle nicht manuell wechseln.
