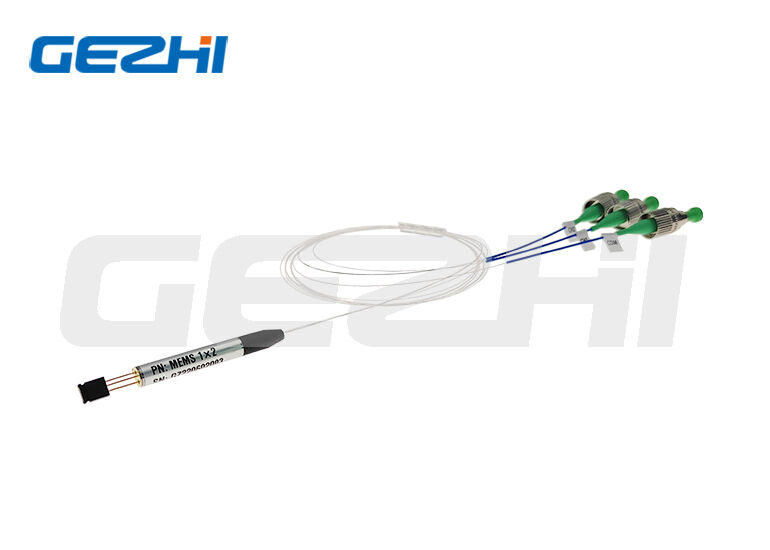

1xN MEMS-Optischer Schalter. Ein- und Mehrmodus-MEMS-Optischer Schalter - Gezhi Photonics

Name: 1xN MEMS-Optischer Schalter. Ein- und Mehrmodus-MEMS-Optischer Schalter - Gezhi Photonics
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: MEMS-D-
Price: 438.00 USD
Availability: InStock

Markenbezeichnung:	GEZHI or OEM
Modellnummer:	MEMS-D-
MOQ:	1 Stk
Preis:	US$188-US$688
Lieferzeit:	2-3 Wochen

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE RoHS,ISO9001

Dokumentieren:

1xN MEMS Optical Switch dev...ce.pdf

Steckertyp:

FC/SC/LC...

Zeitschaltzeit:

≤8ms

Einfügedämpfung:

1×2 ≤0,8 dB；3≤N≤8 ≤1,0 dB；17≤N≤32 ≤1,5 dB；33≤N≤64 ≤1,7 dB

Steuerspannung:

≤60V

Max Optical-Energie:

≤500mw

Betriebstemperatur:

-20℃ ~ +85℃

Verpackung Informationen:

Papierbox

Versorgungsmaterial-Fähigkeit:

2000 Stück pro Monat

Beschreibung des Produkts

Hochleistungsfähiges optisches 1×N-MEMS-Schaltgerät – Single-Mode- und Multi-Mode-Versionen

Produkteinführung

Der 1×N MEMS Optical Switch von Gezhi Photonics ist eine Miniatur-MEMS-Faserschaltkomponente, die für Glasfaserkommunikation, PON-Netzwerke, optische Instrumente und Netzwerküberwachungssysteme entwickelt wurde. Dieser nicht verriegelnde optische MEMS-Schalter bietet zwei Serien im Single-Mode-Modus (max. 1×64 Kanäle) und Multi-Mode (max. 1×16 Kanäle) und verfügt über ein ultrakompaktes zylindrisches Gehäuse, schnelle Schaltgeschwindigkeit, geringe Einfügungsdämpfung, hervorragende wellenlängen-/thermische/polarisationsabhängige Verlustleistung und eine extrem lange Lebensdauer von bis zu 10 Milliarden Schaltzeiten.

Hauptmerkmale

1.Ultrakompakte zylindrische Struktur	Zwei Größenspezifikationen: Φ5,5×42 mm (N≤7 Kanäle), Φ6,0×47 mm (8≤N≤64 Kanäle), kleiner Platzbedarf für kompakte optische Module
2.Ultraschnelle Schaltzeit	Schaltzeit ≤8 ms, sofortige Umschaltung des optischen Pfades für Netzwerkschutz in Echtzeit
3.Geringe Einfügungsdämpfung	Design mit abgestufter Dämpfung für unterschiedliche Kanalzahlen, Singlemode 1×2 nur ≤0,8 dB Einfügedämpfung
4.Überlegener optischer Konsistenzindex	WDL ≤ 0,3 dB, TDL ≤ 0,3 dB, PDL ≤ 0,1 dB, Wiederholgenauigkeit ≤ ± 0,05 dB, stabile Signalübertragung
5.Hohe Isolation und Rückflussdämpfung	Rückflussdämpfung ≥50 dB (Single-Mode), Übersprechen ≥45–50 dB, vermeidet effektiv optische Signalübersprechstörungen
6.Ultra lange Lebensdauer	Haltbarkeit ≥10 Milliarden Schaltzyklen, stabiler Langzeitbetrieb
7. Breite Anpassungsfähigkeit der Betriebsumgebung	Betriebstemperatur: -20℃ ~ +85℃, Lagertemperatur: -40℃ ~ +85℃, Luftfeuchtigkeit 5 % ~ 95 % relative Luftfeuchtigkeit
8. Nicht verriegelnder Schaltmodus, Steuerspannung ≤60 V, maximale optische Lagerleistung 500 mW

Anwendungen

Vollständig anwendbar auf die Industrie für optische Kommunikation und optische Tests, Hauptszenarien:

Optisches PON-Zugangsnetzwerk
Automatische Schutzumschaltung für Glasfaserverbindungen
Optische Testinstrumente und Labortestgeräte
Echtzeit-Überwachungssystem für Glasfasernetzwerke
Optische Signalführung, mehrkanalige optische Signalverteilung

Leistungsangaben

Single Mode 1×N MEMS Optischer Schalter (N ≤ 64)

Parameter	Einheit	Technischer Index
Betriebswellenlänge	-	O-Band (1290–1330 nm), L+-Band (1625–1650 nm)
Einfügedämpfung	dB	1×2 ≤0,8；3≤N≤8 ≤1,0；17≤N≤32 ≤1,5；33≤N≤64 ≤1,7
WDL	dB	≤0,3
TDL	dB	≤0,3
PDL	dB	≤0,1
Rückflussverlust	dB	≥50
Übersprechen	dB	2≤N≤32 ≥50；33≤N≤64 ≥45
Wiederholbarkeit	dB	≤±0,05
Schaltzeit	MS	≤8
Mechanische Haltbarkeit	mal	≥10.000.000.000
Steuerspannung	V	≤60
Schaltmodus	-	Nicht verriegelnd
Maximale optische Leistung	mW	≤500
Betriebstemperatur	℃	-20 ~ +85
Lagertemperatur	℃	-40 ~ +85
Betriebsfeuchtigkeit	%RH	5 ~ 95
Dimension	mm	N≤7: Φ5,5×42；8≤N≤64: Φ6,0×47

Optischer Multimode-1×N-MEMS-Schalter (N ≤ 16)

Parameter	Einheit	Technischer Index
Betriebswellenlänge	nm	850±30, 1310±30
Einfügedämpfung	dB	N≤12 ≤1,0；13≤N≤16 ≤1,2
WDL	dB	≤0,3
TDL	dB	≤0,4
PDL	dB	≤0,2
Rückflussverlust	dB	≥30
Wiederholbarkeit	dB	≤±0,05
Schaltzeit	MS	≤8
Mechanische Haltbarkeit	mal	≥10.000.000.000
Steuerspannung	V	≤60
Schaltmodus	-	Nicht verriegelnd
Maximale optische Leistung	mW	≤500
Betriebstemperatur	℃	-20 ~ +85
Lagertemperatur	℃	-40 ~ +85
Betriebsfeuchtigkeit	%RH	5 ~ 95
Dimension	mm	N≤7: Φ5,5×42；8≤N≤16: Φ6,0×47

Optische Route und mechanische Dimension

1xN MEMS-Optischer Schalter. Ein- und Mehrmodus-MEMS-Optischer Schalter - Gezhi Photonics 0

Optische Route: Gemeinsamer Port (COM) einzelner Glasfasereingang, Wechsel zu einem der N Ausgangskanäle
Gehäusegröße
- Kleine Größe (N≤7): Φ5,5×42mm, 3Pin-Steuerpinbelegung: Pin1=GND, Pin2=X, Pin3
- Große Größe (8≤N≤64): Φ6,0×47mm, 5Pin-Steuerpinbelegung: Pin1=GND, Pin2=X, Pin3=Y
Zylindrisches Metallgehäuse, Schwanzfaserausgang, kompatibel mit verschiedenen Faseranschlüssen

Bestellinformationen und Modellcode

Modellcodeformat: MEMS-D-[Kanal]-[Wellenlänge]-[Fasertyp]-[Faserdurchmesser]-[Faserlänge]-[Anschluss]

Kanalcode:	02=1×2, 04=1×4, 08=1×8, 16=1×16
Wellenlängencode:	85=850nm, 13=1310nm, 14=1490nm, 15=1550nm, 1625=1625nm, 1650=1650nm, 13/15=Dual 1310/1550nm
Fasertyp:	5=50/125μm, 6=62,5/125μm, 9=9/125μm, X=Kundenspezifische Faser
Faserdurchmesser:	25=250μm Beschichtung, X=Benutzerdefiniert
Faserlänge:	05=0,5 m, 10=1,0 m, X=Benutzerdefinierte Länge
Anschluss:	00=Keine, FP=FC/PC, FA=FC/APC, SP=SC/PC, SA=SC/APC, LP=LC/PC, LA=LC/APC

Beispiel: MEMS-D-16-15-9-25-10-LA → 1×16 Singlemode 1550 nm, 9/125 Faser, 250 μm Beschichtung, 1 m Faser, LC/APC-Stecker

Häufig gestellte Fragen

F1: Wofür wird ein optischer 1×N-MEMS-Schalter verwendet?

A: Unser MEMS 1×N-Glasfaserschalter wird hauptsächlich für den PON-Netzwerkzugriff, den Glasfaserverbindungsschutz, optische Testinstrumente und die Glasfasernetzwerküberwachung verwendet, um eine automatische Routing-Umschaltung von optischen Mehrkanalsignalen zu realisieren.

F2: Was ist der maximale Kanal Ihres optischen Singlemode-MEMS-Schalters?

A: Die Single-Mode-Version unterstützt bis zu 1×64 Kanäle; Multimode-Version, max. 1×16 Kanäle.

F3: Handelt es sich bei diesem optischen MEMS-Schalter um einen verriegelnden oder einen nicht verriegelnden Typ?

A: Alle unsere MEMS-D-Serien verfügen über einen nicht verriegelnden Schaltmodus, Steuerspannung ≤60 V.

F4: Wie oft kann der optische MEMS-Schalter umgeschaltet werden?

A: Die mechanische Haltbarkeit erreicht ≥10 Milliarden Schaltzyklen, lange Lebensdauer für den industriellen Dauereinsatz.

F5: Welche Glasfaseranschlüsse können angepasst werden?

A: Unterstützt FC-, SC- und LC-PC/APC-Anschlüsse. Bare Fiber ohne Anschluss ist ebenfalls optional.

Hersteller: Gezhi Photonics Co.,Ltd

Professioneller Lieferant von optischen MEMS-Schaltern, Faserkopplern und optischen passiven Komponenten für die globale Glasfaserkommunikationsindustrie. Kundenspezifische Spezifikationen, OEM- und ODM-Service verfügbar. Offizielle Website:www.gezhiphotonics.com
