Mini-1x8 1550nm MEMS Faser-Optikschalter des multi Kanal-

Name: Mini-1x8 1550nm MEMS Faser-Optikschalter des multi Kanal-
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-MMS-1x8
Price: 535.00 USD
Availability: InStock

Brand Name:	GEZHI or OEM
Modellnummer:	GZ-MMS-1x8
MOQ:	1PC
Preis:	Verhandlungsfähig
Delivery Time:	2-7 Arbeitstage
Payment Terms:	T/T, Western Union

Einzelheiten

Product Description

Einzelheiten

Herkunftsort:

CHINA

Zertifizierung:

CE RoHS ISO9001

Produkt-Name:

Optischer MEMS-Schalter

Kanal:

1x8

Wellenlänge:

1310&1550nm

Steuern Sie Art:

TTL / I2C oder TTL / RS232

Verbindungsstück:

LC/UPC

Anwendung:

DWDM-Netze

Verpackung Informationen:

2pcs in einem Schaum mit Plastikkasten

Versorgungsmaterial-Fähigkeit:

60000pcs pro Monat

Hervorheben:

LWL-Schalter 1550nm MEMS

Opto mechanischer Schalter MEMS

Opto mechanischer Schalter 1x8

Product Description

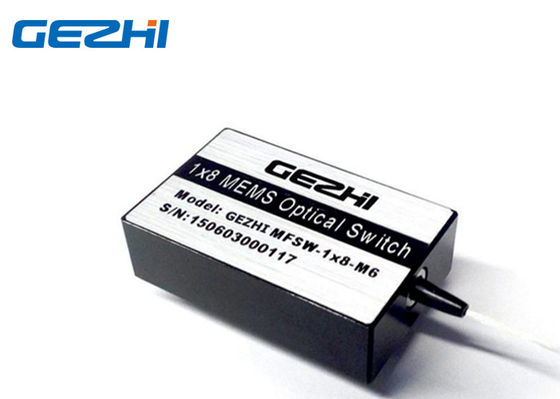

Mini-Faser-Optikschalter-Mikro-Galvano-mechanische System-LWL-Schalter 1x8 MEMS

Faseroptikschalter GEZHI 1x8 benutzen Chip der Mikro-Galvano--Mechnaicalsystem-(MEMS). Dieser LWL-Schalter Angebot multi Kanal bis zu 24port. mit schneller Schaltzeit Eigenschaften der hohen Qualität. Diese gesamt-optischen Schalter sind bidirektional und können die Richtung in 1xN oder in Nx1 verwendet werden entweder.

Eigenschaften

Päckchen

Basis auf MEMS-Technologie
Hohe Stabilität, hohe Zuverlässigkeit

Nicht-Verriegeln
Epoxid-frei auf Strahlengang

Anwendungen

DWDM-Netze
Kanal-Monitor
R&D im Labor
Konfigurierbares OADM

Spezifikation

Parameter	Einheit	GZ-FSW-MEMS-1×N (N≤24)
Wellenlängenbereich	Nanometer	Inspektion	Millimeter
Wellenlängenbereich	Nanometer	1310±20 oder 1550±20 oder 1625±20	850±20 oder 1310±20 oder 1550±2
Prüfen Sie Wellenlänge	Nanometer	1310 / 1550/1625	850 / 1310/1550
Einfügung Loss1, 2	DB	1,0 (ART) 1,2 (MAX) N≤16 1,2 (ART) 1,8 (MAX) N≤24	0,8 (ART) 1,0 (MAX) N≤8 1,0 (ART) 1,5 (MAX) N≤12
Rückhol-Loss1,2	DB	≥40	≥25
Crosstalk1	DB	≥50	≥30
WDL	DB	≤0.3
PDL	DB	≤0.15
Wiederholbarkeit	DB	≤±0.05
Stromversorgung	V	5~12
Haltbarkeit	Zyklen	≥109
Schalten Sie Zeit	Frau	≤20
Sendeleistung	mW	≤500
Betriebstemperatur	℃	-5~+70
Lagertemperatur	℃	-40~+85
Maß	Millimeter	(Art A) 39,1 (L) x 24,7 (W) x 11 (H) ±0.2
Maß	Millimeter	(Art B) 65 (L) x 24,7 (W) x 11 (H) ±0.2
Anmerkung: 1. Innerhalb der Betriebstemperatur und des BESCHWICHTIGUNGSMITTELS. 2. Ausschließlich der Verbindungsstücke.

Steckerbelegung

MS1

Pin	Name	Beschreibung	Input/Output	Spezifikation	Einheit
1	NC	Nicht angeschlossen
2	VCC	Stromversorgung	IN	5~12	VDC
3	/STROBE	Röhrenblitzsignal, fallender Rand Active	IN	TTL
4	Boden	Boden	IN
5	D0	Input Data0	IN	TTL
6	D1	Input Data1	IN	TTL
7	D2	Input Data2	IN	TTL
8	NC	Nicht angeschlossen
9	TXD	RS232 übertragen	HERAUS	TTL
10	RXD	RS232 empfangen	IN	TTL
11	Boden	Boden	IN
12	NC	Nicht angeschlossen
13	D3	Input Data3	IN	TTL
14	/RESET	Hardware-Zurückstellen, Logik niedrig Active	IN	TTL

MS2

Pin	Name	Beschreibung	Input/Output	Spezifikation	Einheit
1	NC	Nicht angeschlossen
2	VCC	Stromversorgung	IN	5~12	VDC
3	NC	Nicht angeschlossen
4	Boden	Boden	IN
5	A0	I²CAdresseA0	IN	TTL
6	SDA	I²c-Daten	IN/OUT	TTL
7	SCL	I²CUhr	IN	TTL
8	NC	Nicht angeschlossen
9	NC	Nicht angeschlossen
10	NC	Nicht angeschlossen
11	Boden	Boden	IN
12	NC	Nicht angeschlossen
13	A1	I²CAdresseA1	IN	TTL
14	/RESET	Hardware-Zurückstellen, Logik niedrig Active	IN	TTL

Auftrags-Informationen

GZ-MMS-1x8-x-x-xx-xx-x

Modus

Kanal

Wellenlänge

Faser-Art

Faser-Länge

Verbindungsstück

Steuern Sie Art

MMS=Mini

MEMS-Schalter

1xN

N, in dem N≤24 spezifizieren Sie

85=850nm
13=1310nm
15=1550nm
13/15=1310/1550nm
X=Others

1=SMF-28

X=Customized

05=0.5M

10=1.0m

X=Others

NC=None

FP=FC/UPC

FA=FC/APC

SP=SC/UPC

SA=SC/APC

LP=LC/UPC

LA=LC/APC

1=TTL/I2C

2=TTL/RS232
