| Brand Name: | Gezhi or OEM |
| Modellnummer: | 2x4-TTL |
| MOQ: | 1 Stück |
| Preis: | USD >= 1 pieces $400 |
| Delivery Time: | 7 Tage |
| Payment Terms: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Produktbeschreibung

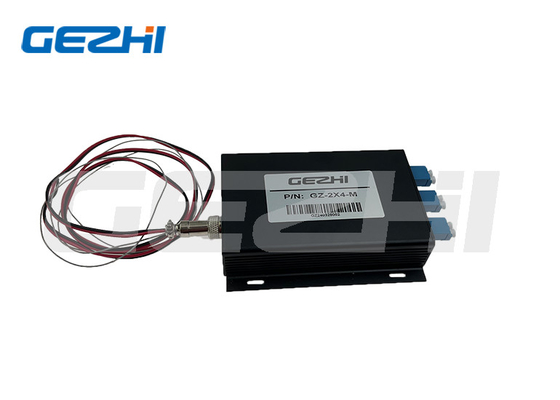

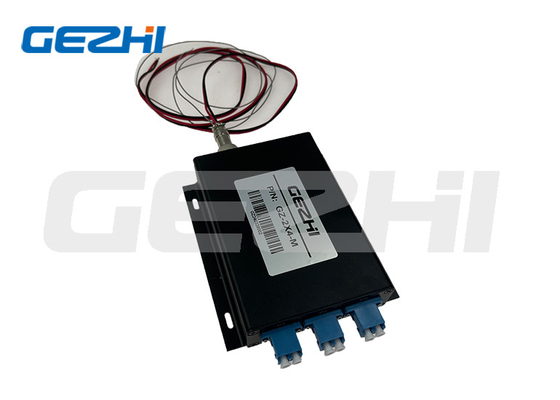

2x4 Glasfaserschalter 1260~1650nm TTL Steuerungsschalter
Der 2x4-optische Schalter ist eine Art Lichtbahnsteuerungseinrichtung, eine Steuerung des Lichtweges und die Umwandlung des Lichtweges.Der optische Schalter wird hauptsächlich in der Multiplex-Überwachung des optischen Übertragungssystems verwendet, LAN wie Licht-/Lichtdetektor automatischer Austausch und Multi-Punkt-dynamische Überwachungssystem in optischen Sensoren optische Testsystem für optische Faser, optische Geräte,Netzwerk- und FeldtechnikkabelprüfungMit RS-232 Schnittstellen-Steuerungsmodul mit Tasten, kann durch die PC-Software für Modul optische Pfad Wahl.
Ferraturen
1.Nicht zu vergleichen niedrige Kosten
2.Niedrige optische Verzerrung
3.Hohe Isolation
4.Hohe Zuverlässigkeit
5.Epoxyfreier optischer Weg
6.Die Lichtbahn Schaltknopfsteuerung
Anwendungen
1.Ring Netzwerk
2Fernüberwachung im optischen Netzwerk
3.Prüfung der Glasfaserkomponente
Spezifikationen
| Parameter | Parameterwerte |
|
Modell
|
GZ-FSW-2X4 |
| Einsetzungsverlust | Typ:0.5 dB Max.:10,0 dB |
| Wellenlängenbereich | 1260 bis 1650 nm |
| Testwellenlänge | 1310/1550 nm |
| Art der Faser | SM, 9/125um (SMF-28) |
| Rückkehrverlust | ≥ 50 dB |
| Überspannung | ≥ 70 dB |
| PDL | ≤ 0,05 dB |
| WDL | ≤ 0,25 dB |
| TDL | ≤ 0,25 dB |
| Wiederholbarkeit | ≤ 0,02 dB |
| Lebensdauer | ≥ 10 |
| Wechselzeit | 8 ms (anliegender Kanal) |
| Optische Leistung | ≤ 500 mW |
| Anschluss | LC/PC |
| Steuerungsmodus | TTL |
| Betriebsstromversorgung | 5V/100 mA |
| Betriebstemperatur | -40 °C bis +85 °C |
| Abmessung | (L) 104,0×(W) 120×(H) 28±0,2 mm |
Abmessung
P1-Anschluss: optischer Schaltkanal
Anschluss P2: optischer Schalterkanal 1
P3-Anschluss: optischer Schalterkanal 2"
Anzeiglicht 1: Leistungslicht
Anzeiglicht 2: Anzeiglicht für Kanal 1, das Licht leuchtet, um anzuzeigen, dass P1 P2 passiert
Anzeiglicht 3: Anzeiglicht Kanal 2, das Licht leuchtet, um anzuzeigen, dass P1 P3 passiert
GX12-3:1 ist +5V, 2 ist GND, 3 ist der Steuerstift (hoch: P1-P2, niedrig: P1-P3)
Optische Strecke
Zeichnung
F1:Kann ich eine Musterbestellung haben? Was ist Ihr MOQ?
Video
|
|
