Überbrückungs-Schalter 2x2 nicht blockieren optische 1650nm 4x4

Name: Überbrückungs-Schalter 2x2 nicht blockieren optische 1650nm 4x4
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-FSW-D2x2B
Price: 360.00 USD
Availability: InStock

Markenbezeichnung:	GEZHI or OEM
Modellnummer:	GZ-FSW-D2x2B
MOQ:	1pc
Preis:	Verhandlungsfähig
Delivery Time:	2-7 Arbeitstage
Zahlungsbedingungen:	T/T, Western Union

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE RoHS,ISO9001

Produktname:

LWL-Schalter 4x4

Wellenlänge:

1260~1650nm

Steuern Sie Art:

Verriegeln oder Nicht-Verriegeln

Stromversorgung:

3V oder 5V

Verbindungsstück:

LC/UPC oder besonders angefertigt

Eigenschaft:

Niedrige Einfügungsdämpfung

Verpackung Informationen:

2pcs in einem Schaum mit Plastikkasten

Versorgungsmaterial-Fähigkeit:

60000pcs pro Monat

Hervorheben:

optische Schalter der Überbrückungs-4x4

optische Schalter der Überbrückungs-1650nm

mechanischer LWL-Schalter 2x2

Beschreibung des Produkts

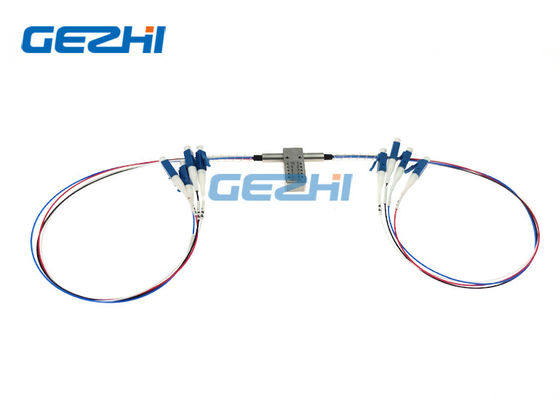

Nichtblockierender optischer Schalter-Doppel-mechanischer LWL-Schalter 2x2 der Überbrückungs-4x4

LWL-Schalter GEZHI Photonics Co., Ltd's 4x4 ist entworfen, um Cross-connect und Überbrückungsfunktion zwischen Input und Ausgabekanälen zur Verfügung zu stellen. Er bietet ausgezeichnete Einfügungsdämpfung, Wiederholbarkeit und einen breiten Betriebstemperaturbereich an.

Eigenschaften

Niedrige Einfügungsdämpfung
Ausgezeichnete Wiederholbarkeit
Niedriges Übersprechen
Abhängiger Verlust der niedrigen Polarisation
Breiter Durchlassbereich

Anwendungen

Redundanzschaltung
Optische Überwachungsanlagen
Optischer Hinzufügen-Tropfenmehrfachkoppler

Rekonfiguration und Wiederherstellung von Fasernetzen

Spezifikation

Modell	Einheit	GZ-FSW-D2x2B
Operatingwavelength	Nanometer	850±40/1300±40	1260~1620
Wellenlänge	Nanometer	850&1300	1310&1550
Einfügungsdämpfung	DB	Art: 1,0 maximal: 1,5
Rückflussdämpfung	DB	MM≥30 SM≥50
Quergespräch	DB	MM≥35 SM≥55
PDL	DB	≤0.05
WDL	DB	≤0.25
TDL	DB	≤0.25
Wiederholbarkeit	DB	≤±0.02
Spannung	v	3,0 oder 5.0±0.5
Lebensdauer	Zeit	≥107
Schalterzeit	Frau	≤8
Energiebehandlung	mW	≤500
Betriebstemperatur	℃	-20~+70 (Industrietyp ist verfügbar)
Lagertemperatur	℃	-40~+85
Faserfarbe		P1, P1: Schwarzes P2, P2: Rot P3, P3: Blaues P4, P4: Weiß
Größe	Millimeter	27.0×12×8.2
Anmerkung: 1 innerhalb der Betriebstemperatur und des BESCHWICHTIGUNGSMITTELS. 2 ausschließende Verbindungsstücke.

Optischer Weg

Überbrückungs-Schalter 2x2 nicht blockieren optische 1650nm 4x4 0

Stifte

Art	Zustand	Pin-Definition	Energie				Bedingungsüberwachung
D2x2B			1	5	6	10	2-3	3-4	7-8	8-9
Nicht-Verriegeln		P1- P3	--	--	--	--	Abschluss	Öffnen Sie sich	Öffnen Sie sich	Abschluss
		P2-P4
	B	P1-P1, P2-P2	V+	--	--	Boden	Öffnen Sie sich	Abschluss	Abschluss	Öffnen Sie sich
		P3-P3, P4-P4
Verriegeln		P1- P3	--	--	Boden	V+	Abschluss	Öffnen Sie sich	Öffnen Sie sich	Abschluss
		P2-P4
	B	P1-P1, P2-P2	V+	Boden	--	--	Öffnen Sie sich	Abschluss	Abschluss	Öffnen Sie sich

Auftrags-Informationen

GZ-D2x2B-x-xx-x-x-x-xx-x-xx

Modus

Wellenlänge

Spannungs-Art

Steuermodell

Faser-Art

Faser-Durchmesser

Faser-Länge

Verbindungsstück

S=SM
M=MM

85=850nm
13=1310nm
15=1550nm
13/15=1310/1550nm
X=Others

3=3V
5=5V

L=Latching
N=Non- Verriegeln

5=50/125
6=62.5/125
9=9/125
X=Others

25=250um
90=900um
20=2.0mm
30=3.0mm
X=Others

1=1m
2=1.5m
X=Others

0=None
FP=FC/PC
FA=FC/APC
SP=SC/PC
SA=SC/APC
LP=LC/PC
LA=LC/APC

X=Others
