| Brand Name: | GEZHI or OEM |
| Modellnummer: | Opto-mechanische LWL-Schalter 1x2 |
| MOQ: | 1PC |
| Preis: | Verhandlungsfähig |
| Delivery Time: | 2-7 Arbeitstage |
| Payment Terms: | T/T, Western Union |

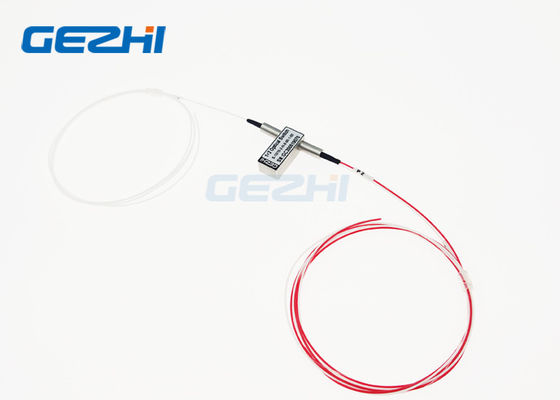

Opto-mechanische LWL-Schalter der Faser-1x2 breite Wellenlängen-LWL-Schalter

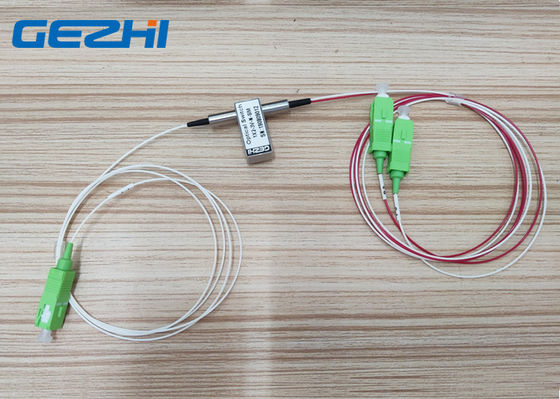

Opto-mechanische Faser-LWL-Schalter GEZHI 1x2 mit breiter Wellenlänge 1260~1650nm. Es mit SC-/APCgrünverbindungsstück. Der einzelne verriegelnde LWL-Schalter 1x2 ist eine Standard-Konfiguration 1x2 mit 3 Fasern und 2 Zuständen. Opto-mechanische Faser-LWL-Schalter GEZHI 1x2 schließt optische Kanäle an, indem sie ein ankommendes optisches Signal in vorgewählt Faser, auszugeben umadressieren. Dieses ist unter Verwendung der mechanischen Konfigurationen erzielt und aktiviert über ein elektrisches Steuersignal.
GEZHI kann LWL-Schalter MEMS oder anderen kundengebundenen LWL-Schalter auch liefern. Willkommen zur Untersuchung.
Eigenschaften
Epoxid-frei auf Strahlengang
Anwendungen
Wellenlängenrouter
Forschung und Entwicklung
Reconfigurable fügen Sie hinzu,/Tropfenmehrfachkoppler
Übertragungsausstattungsschutz
Optische Netzüberwachung
Optischer Netzschutz und -wiederherstellung
Spezifikation
|
Parameter |
GZ-FSW-1×2 | ||
| Wellenlängenbereich | Nanometer | 850±40/1300±40 | 1260~1650 |
| Funktionierende Wellenlänge | Nanometer | 850/1300 | 1310/1490/1550/1625/1650 |
| Einfügungsdämpfung | DB | Art: 0,8 maximal: 1,2 | Art: 0,5 maximal: 1,0 |
| Rückflussdämpfung | DB | MM≥30 SM≥50 | |
| Übersprechen | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Wiederholbarkeit | DB | ≤±0.02 | |
|
Stromversorgung |
V | 3,0 oder 5,0 | |
| Lebenszeit | Zeit | ≥107 | |
| Schalten Sie Zeit | Frau | ≤8 | |
| Sendeleistung | mW | ≤500 | |
| Betriebstemperatur | ℃ | -20~+80 | |
| Lagertemperatur | ℃ | -40~+85 | |
| Gewicht | g | 16 | |
| Maß | Millimeter | (L) 27× (W) 12.0× (H) 8,2 | |
Anmerkung: 1. ist Kundenbezogenheit verfügbar.
2. Spezifiziert ohne Verbindungsstück und fügen Sie einen zusätzlichen Verlust 0.2dB pro Verbindungsstück hinzu.
Optischer Weg
| Status einer | Status zwei |
|
|
 |
Stifte
| Art | Pin | Elektroantrieb | Status-Sensor | ||||||
| 1×2 | Kanal | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Verriegeln | P1-P2 | -- | -- | Boden | V+ | Abschluss | Offen | Offen | Abschluss |
| P1-P3 | V+ | Boden | -- | -- | Offen | Abschluss | Abschluss | Offen | |
| Nicht-Verriegeln | P1-P2 | -- | -- | -- | -- | Abschluss | Offen | Offen | Abschluss |
| P1-P3 | V+ | -- | -- | Boden | Offen | Abschluss | Abschluss | Offen | |
Maß
LWL-Schalter 1x2 Auftrags-Informationen
GZ-FSW-1x2-x-xx-x-x-x-xx-x-xx
| Modus | Wellenlänge | Spannungs-Art | Steuermodell | Faser-Art | Faser-Durchmesser | Faser-Länge | Verbindungsstück |
|
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- Verriegeln |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
00=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=Others |
Video
|
|
| Brand Name: | GEZHI or OEM |
| Modellnummer: | Opto-mechanische LWL-Schalter 1x2 |
| MOQ: | 1PC |
| Preis: | Verhandlungsfähig |

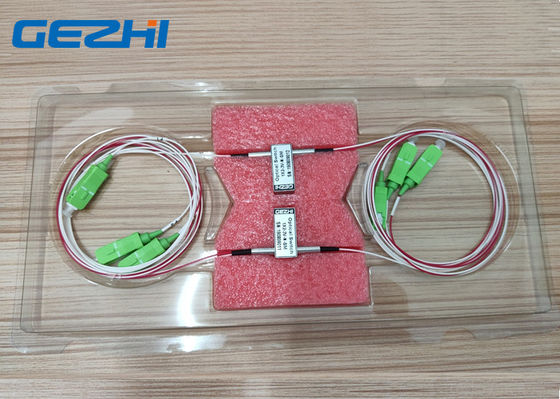

| Verpackungsdetails: | 2pcs in einem Schaum mit Plastikkasten |
