| Brand Name: | GEZHI or OEM |
| Modellnummer: | GZ-FSW-1x32 |
| MOQ: | 1PC |
| Preis: | Verhandlungsfähig |
| Delivery Time: | 2-7 Arbeitstage |
| Payment Terms: | T/T, Western Union |
der Schrittmotor 1x32 LWL-Schalter bidirektionalen Opto-mechanischen Schalter
Opto-mechanische Schalter 1x32 GEZHIS verwenden einen Schrittmotor der hohen Auflösung zu zuverlässig und anschließen repeatably Fasern an gegenseitig. Darüber hinaus sind die LWL-Schalter des Schrittmotors 1x32 bidirektional und können die Richtung in 1xN oder in Nx1 verwendet werden entweder. Sie kann Mehrkanalhelle Wegoptikschaltung der faser verwirklichen. Der Schrittmotor 1x32 LWL-Schalter bidirektionalen Opto-mechanischen Schalter ist modularisierter Entwurf mit selbstprüfender Funktion des Antriebsstromkreis-Zusammenbruches. Er wird für multi Lichtquelle-/Detektorauswahl, Mehrkanalfaserüberwachung und Wegschutz aus optischen Fasern usw. im Kraftübertragungssystem aus optischen Fasern verwendet.
Eigenschaften
Dämpfungsärme und hohe Zuverlässigkeit
Modularisierter Entwurf
Parallelschnittstelle (TTL)
Antriebs-Stromkreis-Zusammenbruch-selbstprüfende Funktion
Anwendungen
Ring Network
Multi Lichtquelle
Detektor-Auswahl
Prüfung der Faser, optische Komponente
Weg-Schutz aus optischen Fasern
Fernüberwachung im optischen Netz
Spezifikation
| Parameter | Parameterinhalte |
| Modell | GZ-FSW-1X32 |
| Einfügungsdämpfung | DB ≤0.8 |
| Wellenlängenbereich | 1260~1650 Nanometer |
| Test-Wellenlänge | 1310/1550 Nanometer |
| Faser-Art | Inspektion, 9/125um (SMF-28) |
| Rückflussdämpfung | DB ≥50 |
| Übersprechen | ≥ 70 DB |
| PDL | DB ≤0.05 |
| WDL | DB ≤0.25 |
| TDL | DB ≤0.25 |
| Wiederholbarkeit | DB ≤0.02 |
| Lebenszeit | > 107 |
| Schaltzeit | Frau ≤8 (Nebenkanal) |
| Optikenergie | ≤500 mW |
| Verbindungsstück | FC/PC |
| Steuermodus | TTL |
| Arbeitsfähigkeits-Spg.Versorgungsteil | 5V/500 MA |
| Produkt Sze | 135 x 64 x 46 |
| Betriebstemperatur | -20 ℃ zu ℃ +70 |
| Betriebstemperatur | -40 ℃ zu ℃ +85 |
Anmerkung: 1. ist Kundenbezogenheit verfügbar.
1x32-Schrittmotors GEZHIS LWL-Schalter sind eine direkte Faser zur Faserschaltertechnologie, die funktioniert, indem es physikalisch eine Faser auf die andere zeigt. Dieses wird vollendet, indem man einen Schrittmotor der hohen Auflösung verwendet, um die allgemeinen Fasern auf die vorgewählten Ertragfasern genau zu drehen und zu zeigen.
Pin Specifications
| Männliches Verbindungsstück DB-15 | |||
| Pin No. | I / O | Signal | Beschreibung |
| 2 | Input | D0 |
D0~ D5 ist Kanalansteuerung Bit0~Bit5, D0 ist niedrig, D5 ist hoch |
| 3 | Input | D1 | |
| 4 | Input | D2 | |
| 5 | Input | D3 | |
| 6 | Input | D4 | |
|
11 |
Input |
ZURÜCKSTELLEN |
TTL, niedriges Zurückstellen, zum 0 zu lenken. Hohe Stufe bedeutet, dass Kanalansteuerungsstückchen effektiv sind. |
| 7 | Heraus | BEREIT | TTL, bereit (High=Not bereit, Low=Ready) |
| 8 | Heraus | FEHLER | TTL, Fehler ODER Ausfall, (Fehler High=Error, Low=No) |
| 1,9 | Energie | Boden | Boden |
| 12 | Energie | VCC1 | 5.0±5% VDC Leistungsstärke-Spg.Versorgungsteil (maximale 500mA) |
| 15 | Energie | VCC2 | 5.0±5% VDC Stromkreis-Stromversorgung (maximale 50mA) |
| 4,6,7,8,10,13,14 | NC | NC | freie Stelle |

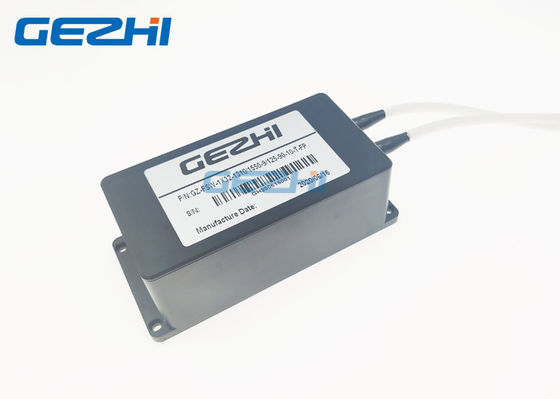

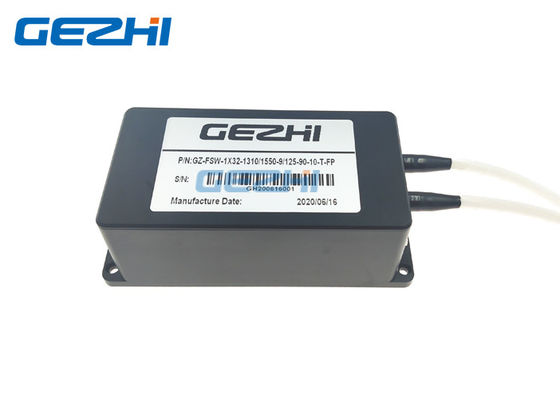

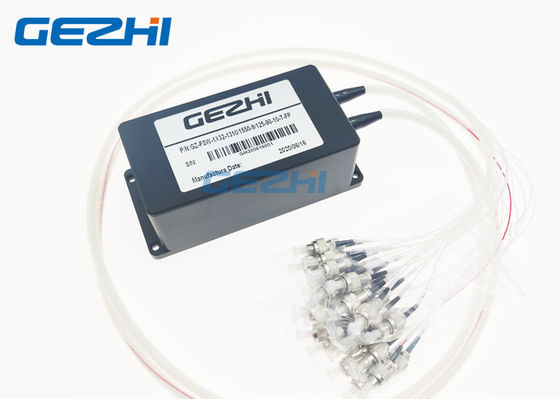

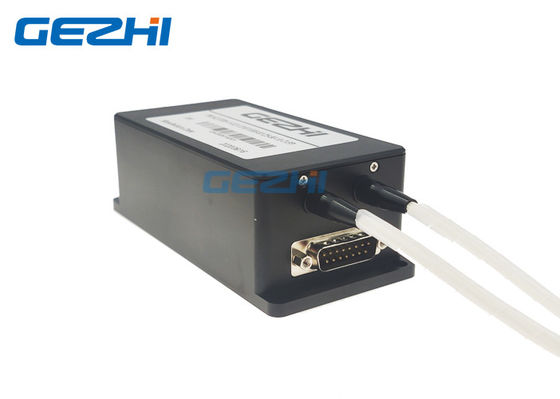

LWL-Schalter 1x32 Bild
|
