| Brand Name: | Model Number |
| Modellnummer: | FSW-1x48-1UU |
| MOQ: | 1 Stück |
| Preis: | USD >= 1 pieces $500 |
| Delivery Time: | 7 Tage |
| Payment Terms: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Produktbeschreibung

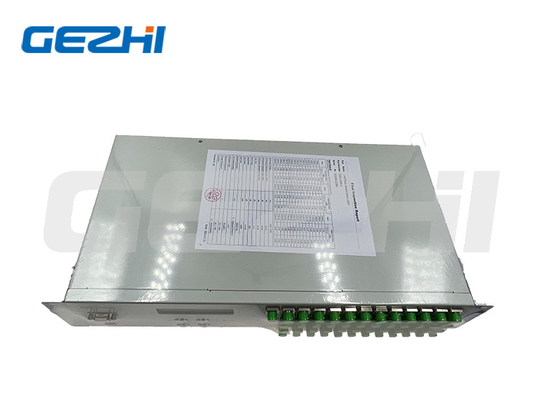

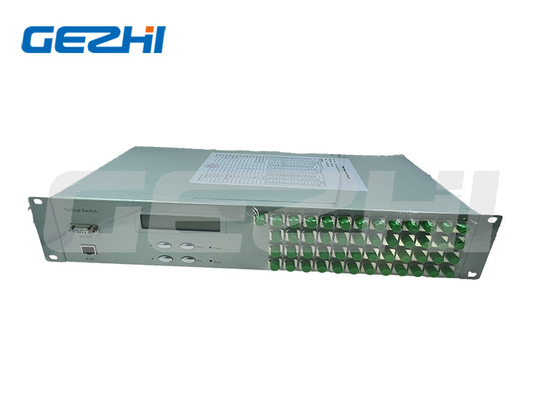

FSW 1x48 Glasfaserschalter 19 Zoll 2U Rackmount 1260~1650nm Einzelmodus
1x48 auf einem Regal montierte optische Schalter sind eine Art optische Pfadsteuerungseinrichtung, die die Funktion der optischen Pfadsteuerung und des Schalters hat. it can choose working optical path switch manually with button and also control optical path switch or scan in frequency the optical switch which need to be monitored with rs 232 port and ethernet port.
Eigenschaften
1.SerialNet, hohe Zuverlässigkeit, hohe Stabilität
2.LED-Display-Panel. Sichtbildschirm, bequemer Betrieb
3.RS232 Steuerung und Fernsteuerung über Ethernet RJ45
4.Kanal und Zeitintervall des automatischen Scannens können eingestellt werden
5Transparentes Übertragungssignal, hohe Stabilität und Zuverlässigkeit
Anwendungen
1.FITL
2.Wartungssystem
3.Automatische Messung
4.Optische Fernüberwachung
Technischer Index
| Parameter | Einheit | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x48 | 1x128 |
| Wellenlängenbereich | m | 1260~1650 oder individuell angepasst | |||||||
| Test der Wellenlänge | m | 1310/1550 oder nach Maß | |||||||
| Einsetzungsverlust (maximal) | dB | ≤ 10 | ≤ 10 | ≤ 15 | ≤ 15 | ≤ 15 | ≤ 15 | ≤ 15 | ≤ 2.0 |
| Rückkehrverlust | dB | SM ≥ 50 | |||||||
| Überspannung | dB | ≤ 70 | |||||||
| PDL | dB | ≤ 005 | |||||||
| WDL | dB | ≤ 025 | |||||||
| TDL | dB | ≤ 020 | |||||||
| Wiederholbarkeit | dB | ≤ 002 | |||||||
| Wechselzeit | m | ≤10 (Nachbarkanal) | |||||||
| Optische Leistung | mW | ≤ 500 | |||||||
| Art der Faser | Ich weiß nicht. | 9/125 | |||||||
| Anschluss | / | FC, SC, LC, ST, SMA oder individuell angepasst | |||||||
| Monitorport | / | RJ45 & RS232 oder angepasst | |||||||
| Arbeitsstromversorgung (Plug-Typ) | V | AC:220V (50/60Hz) oder DC:36V~72V | |||||||
| Betriebstemperatur | °C | -10 ~ +60 | |||||||
| Speichertemperatur | °C | -40 ~ +85 | |||||||
| Rackhalter Abmessungen | mm | 1U L483XW230XH44.5 (bis zu 16 Kanäle) Anpassung ist verfügbar. | |||||||
|
2U L483XW230XH89 (bis zu 36 Kanäle) Anpassung ist verfügbar. 2U L483XW350XH89 (bis zu 64 Kanäle) Anpassung ist verfügbar. |
|||||||||
| 3U L483XW350XH133.5 (bis zu 128 Kanäle) Anpassung ist verfügbar. | |||||||||
| 4U L483XW350XH178 (bis zu 256 Kanäle) Anpassung ist verfügbar. | |||||||||
Zeichnung der Tafel

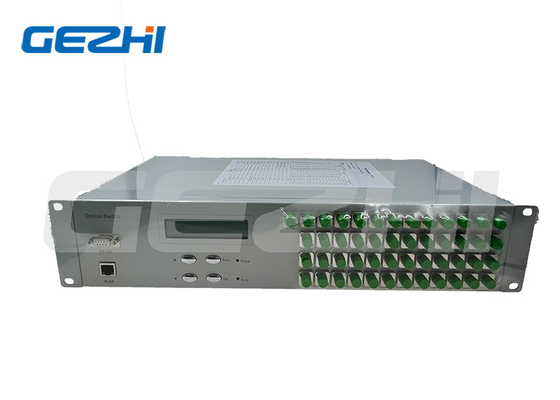

Vorderseite
1xN≤16 Optischer Schalter 19 ∞1U
1xN≤36 Optischer Schalter 19 ∆2U

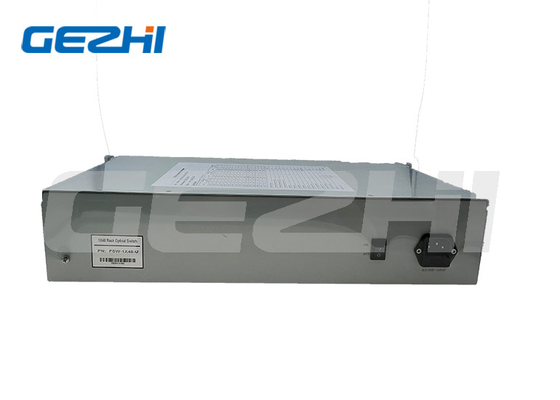

Rückenpaneel
Bestellinformationen
OSW-XxX-X-XX-X-XX-XX-XX-XX
| OSW | Modus | Wellenlänge | Paket | Art der Faser | Stromversorgung | Anschluss |
| 1x4 1x8 1x16 1x32 1x64 1x128 S=Spezifität |
S=SM M=MM |
85=850 nm 13=1310 nm 15=1550 nm 85/13=850/1300 13/15=1310/1550 nm 460 nm 780 nm 980 nm S=Geben Sie an |
1U=1U-Rakmontage 2U=2U-Rakmontage 3U = 3U-Rakmontage 4U=4U-Rakmontage S=Geben Sie an |
M5 = 50/125 M6 = 62,5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Geben Sie an |
AC=Einfach 85~265V +DC36~75V |
00=Nichts FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Geben Sie an |
F1:Kann ich eine Musterbestellung haben? Was ist Ihr MOQ?
Video
|
|
