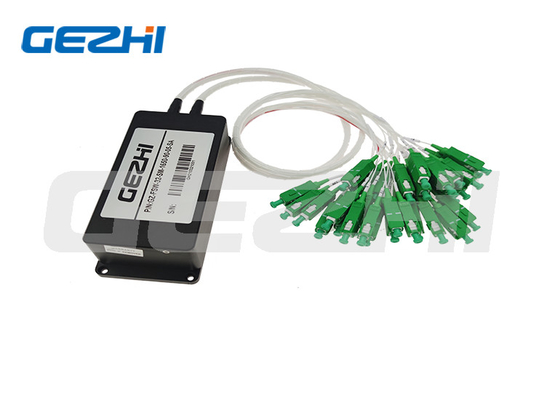

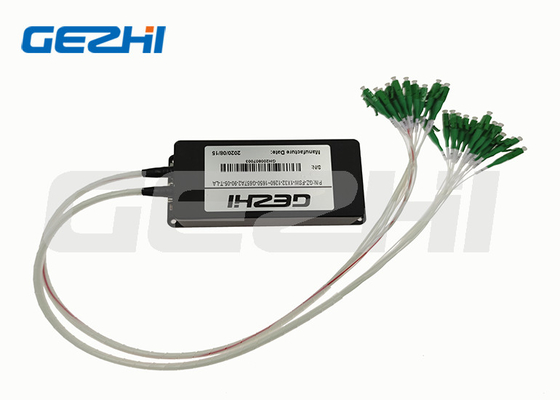

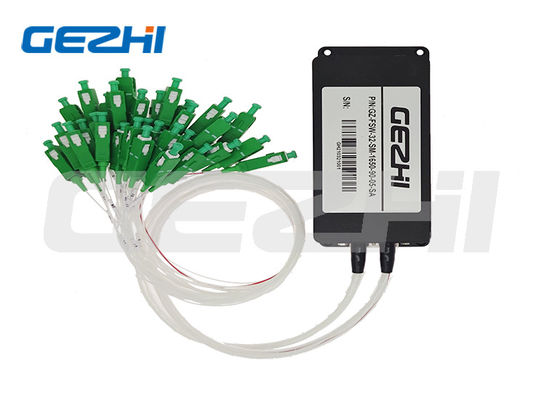

1x32 Mehrkanal-Faseroptischer Schalter Einzelmodus und Multimodus-Optischer Schalter

Markenbezeichnung:	Gezhi or OEM
Modellnummer:	Ausrüstungssysteme
MOQ:	1 Stück
Preis:	USD >= 1 pieces $25
Lieferzeit:	7 Tage
Zahlungsbedingungen:	L/C, D/A, D/P, T/T, Western Union,

Einzelheiten

Beschreibung des Produkts

Ratings & Reviews

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE RoHS,ISO9001

Verwendung:

System-Monitor

Netzwerk:

TCP, IP, POE, GPRS, WLAN

Wellenlänge:

1260-1650nm

Garantiezeit:

3 Jahre

Hafen:

1x32

Spannung:

5v oder 12V

Verpackung Informationen:

innerer Kasten, Karton

Versorgungsmaterial-Fähigkeit:

1000-teilig/Stücke pro Tag

Hervorheben:

Multi-Channel-Optische Schalter

1x32-Optische Schalter

Beschreibung des Produkts

Produktbeschreibung

1x32 Mehrkanal-Ein- und Multimode-Optischer Schalter Glasfaserschalter

Jede 1xN-Konfiguration, jeder Fasertyp, Breitband-Wellenlänge,1x32 Multi Channel optischer Schalter ist eine Art Lichtbahnsteuerungsausrüstung, kann Multi-Channel Glasfaser Lichtbahn Schalten realisieren,In Glasfaserübertragungssystem,es wird für die Mehrkanal-Faserüberwachung verwendet, Multi-Lichtquelle / Detektor Auswahl, und optische Faser Pfad Schutz usw. Außerdem wird es auch in der optischen Faser Testsystem für optische Faser und seine Komponenten Test verwendet,Außenkabelprüfung und Überwachungssystem für optische Sensoren mit mehreren Ports.

Merkmal

1.eine Art funktionelle Komponente mit der Fähigkeit, die optische Route zu wechseln.

2. 1 Eingangs- und N-Ausgangsfaseranschlüsse, die selektiv übertragen, umleiten,

3.oder die optische Leistung in einer Glasfaserübertragungsleitung blockiert.

4. bidirektional und kann entweder in der 1xN- oder Nx1-Richtung verwendet werden.

5. für den Einsatz in Glasfaserkommunikationsnetzen und Messgeräten.

1x32 Mehrkanal-Faseroptischer Schalter Einzelmodus und Multimodus-Optischer Schalter

Spezifikation

Parameter	Einheit	1x4	1x8	1x12	1x16	1x24	1x32	1x64	1x128
Wellenlängenbereich	m	1260 bis 1650
Test der Wellenlänge	m	1310/1550
Einfügungsverlust (typisch)	dB	0.5	0.5	0.5	0.5	0.5	0.5	0.5	1.0
Einsetzungsverlust (maximal)	dB	≤ 08	≤ 08	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 12
Rückkehrverlust	dB	SM ≥ 50
Überspannung	dB	≤ 70
PDL	dB	≤ 005
WDL	dB	≤ 020
TDL	dB	≤ 020
Wiederholbarkeit	dB	≤ 002
Lebensdauer	Zeiten	>107
Wechselzeit	m	≤10 (Nachbarkanal)
Optische Leistung	mW	≤ 500
Steuerungsmodus	/	TTL oder angepasst
Betriebstemperatur	°C	-10 ~ +55
Speichertemperatur	°C	-40 ~ +85
Modultyp Abmessungen	mm	135x64x32				135x60x37		184x78x66	184x156x66

Bestellinformationen OSW-XxX-X-XX-X-XX-XX-XX-XX

OSW

Modus

Wellenlänge

Paket

Art der Faser

Faserdurchmesser

Faserlänge

Anschluss

1x4

1x8

1x16

1x32

1x64

1x128

S=Spezifität

S=SM

M=MM

85=850 nm

13=1310 nm

15=1550 nm

85/13=850/1300

13/15=1310/1550 nm

S=Geben Sie an

B=Metallbox

S=Geben Sie an

M5 = 50/125

M6 = 62,5/125

S9=9/125

S=Geben Sie an

25=250um

09=900um

S=Geben Sie an

05=0,5 m

10=1,0 m

S=Geben Sie an

00=Nichts

FP=FC/UPC

FA=FC/APC

SP=SC/UPC

SA=SC/APC

LP=LC/UPC

LA=LC/APC

S=Geben Sie an

PIN-Konfigurationen

DB-9 männlicher Stecker (1xN≤16) Optischer Schalter

DB-9 männlicher Stecker
Nummer der Anschrift.	Ein- und Auslauf	Signal	Beschreibung
1	Eingabe	D0	D0 ~ D3 ist die Kanalwahl Bit0 ~ Bit3,D0 ist niedrig, D3 ist hoch
2	Eingabe	D1
3	Eingabe	D2
4	Eingabe	D3
5	Eingabe	Zurücksetzen	TTL, Niedrig-Level-Reset auf Kanal 0. Hohe Ebene bedeutet, dass die Kanalwahlbits wirksam sind.
6	- Ich bin weg.	Bereit	TTL, bereit (Hoch=nicht bereit, Niedrig=bereit)
7	- Ich bin weg.	Fehler	TTL, Fehler oder Ausfall (Hoch=Fehler, Niedrig=Kein Fehler)
8	Macht	GND	Boden
9	Macht	VCC	5.0±5% Gleichstromversorgung (max. 500 mA)

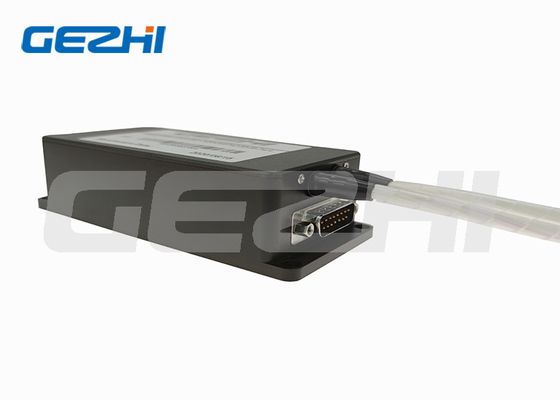

DB-15 männlicher Stecker (1xN≤128) Optischer Schalter

DB-15 männlicher Stecker
Nummer der Anschrift.	Ein- und Auslauf	Signal	Beschreibung
2	Eingabe	D0	D0~D5 ist die Kanalwahl Bit0~Bit4,D0 ist niedrig, D4 ist hoch
3	Eingabe	D1
4	Eingabe	D2
5	Eingabe	D3
6	Eingabe	D4
10	Eingabe	D5
11	Eingabe	Zurücksetzen	TTL, Niedrig-Level-Reset auf Kanal 0. Hohe Ebene bedeutet, dass die Kanalwahlbits wirksam sind.
7	- Ich bin weg.	Bereit	TTL, bereit (Hoch=nicht bereit, Niedrig=bereit)
8	- Ich bin weg.	Fehler	TTL, Fehler oder Ausfall (Hoch=Fehler, Niedrig=Kein Fehler)
1,9	Macht	GND	Boden
12	Macht	VCC1	5.0V±5% VDC-Motorleistung (max. 950mA)
15	Macht	VCC2	5.0V±5% VDC Leistung des Antriebs ((50mA)
13,14		NC	NC

Schifffahrt

1x32 Mehrkanal-Faseroptischer Schalter Einzelmodus und Multimodus-Optischer Schalter

F1:Kann ich eine Musterbestellung haben? Was ist Ihr MOQ?

A1: Musterbestellung ist willkommen, um die Qualität zu testen und zu überprüfen.MOQ, 1pcs Probe ist verfügbar.Auch gemischte Proben sind akzeptabel.

F2: Wie ist die Vorlaufzeit?

A2: Die normale Vorlaufzeit beträgt etwa 1 Woche.Für große Mengen und spezielle Produkte prüfen Sie bitte die Lieferzeit mit unserem Vertriebsmitarbeiter.Aber wir haben Bestände für einige Produkte.kann 1-3 Tage nach Erhalt der Zahlung versenden.

Q3:Was sind die Zahlungsbedingungen?

A3: Zahlungsfrist: T/T, Paypal,Western Union,Barzahlung, ALI usw.

Q4: Was ist Ihre Garantiezeit
A4: 3 Jahre Garantie.

F5: Kann ich unser eigenes Logo, Etikett und Paket verwenden?
A5: Ja, wir könnten OEM-Service anbieten, die nach Ihren Anforderungen, Design Produkte Etikett, Logo, PN, SN, Paket.
