| Brand Name: | GEZHI or OEM |
| Modellnummer: | GZ-1x1-13/15HH |
| MOQ: | 1pc |
| Preis: | Verhandlungsfähig |
| Delivery Time: | 2-7 Arbeitstage |
| Payment Terms: | T/T, Western Union |

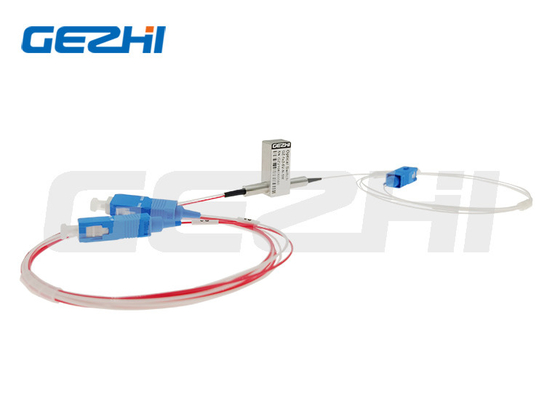

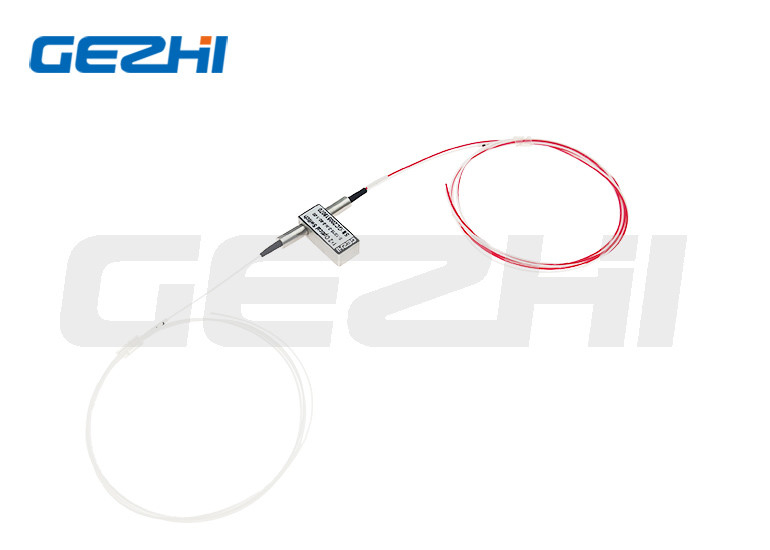

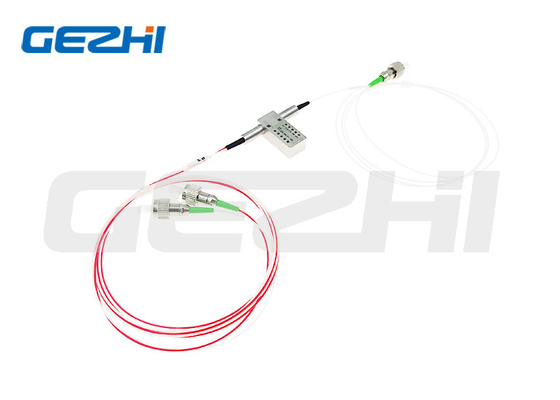

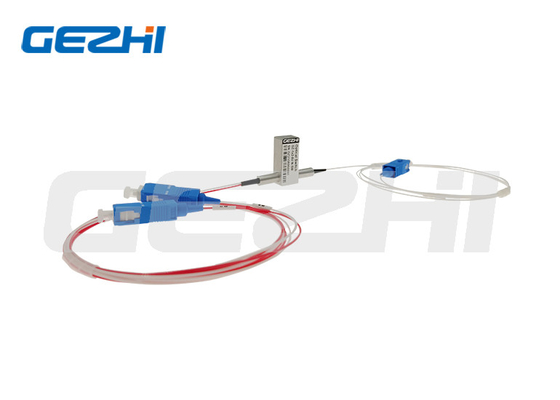

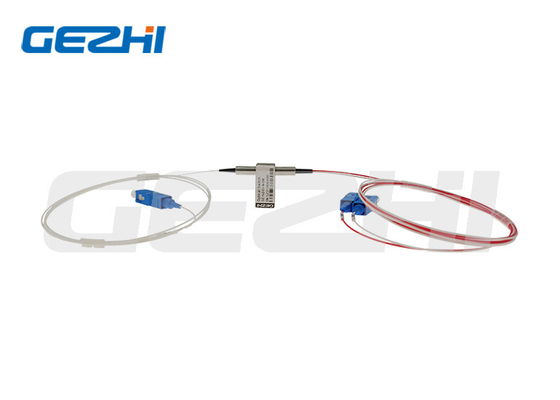

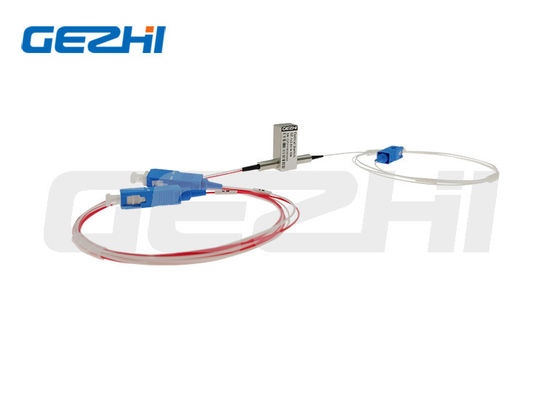

1*2 850/1260nm mechanische Glasfaserschaltermodule
1x2 optische Schalter
Dieser optische Schalter ist nach 1x2-Typ mit drei Fasern und zwei Zuständen konfiguriert, dieSie arbeitet mit Singlemode-Wellenlänge 1260~1650nm oder Multimode 850/1310nm.Dies ist eine opto-mechanische proprietäre Konfiguration und aktiviert über ein elektrisches KontrollsignalDer GEZHI 1x2 mechanische Glasfaser-Schalter bietet hohe Zuverlässigkeit und schnelle Schaltgeschwindigkeit sowie bidirektionale Leistung.Die 1x2 mechanischen Glasfaserschalter sind echte Schaltlösung für optische Netzwerk-Anwendungen.
|
Eigenschaften Ausfallsicherheit
Unübertroffene niedrige Kosten
Niedrige optische Verzerrungen Epoxyfreier optischer Weg
Hohe Zuverlässigkeit
|
Anwendungen Kanalblockade Konfigurierbares Hinzufügen/Absetzen
Systemüberwachung
Geräte
|
Spezifikation
| Parameter | Spezifikationen | Einheit |
| Betriebswellenlänge | 1260 bis 1620 (SM) | m |
| Einsetzungsverlust | ≤ 10 | dB |
| Wellenlängenabhängiger Verlust | ≤ 025 | dB |
| Polarisierungsabhängige Verluste | ≤ 005 | dB |
| Temperaturabhängige Verluste | ≤ 020 | dB |
| Rückkehrverlust | SM≥50 | dB |
| Kreuzgespräche | SM≥55 | dB |
| Zeit umschalten | ≤ 8 | m |
| Wiederholbarkeit | ≤ ± 0.02 | dB |
| Haltbarkeit | ≥ 107 | Zeiten |
| Betriebsspannung | 3 oder 5 | V |
| Schaltertyp | Nicht verriegelt/verriegelt | |
| Betriebstemperatur | -20 ~ +70 | °C |
| Speichertemperatur | -40 ~ +85 | °C |
| Optische Leistung | ≤ 500 | mW |
| Abmessung | 27.0L × 12,5W × 8,4H | mm |
Schrauben
| Typ | Optische Strecke | Elektroantrieb | Zustandssensor | ||||||
| 1 × 2 | Pin 1 | Pin 5 | Pin 6 | Stecknadel 10 | Pin 2 bis 3 | Pin 3 bis 4 | Pin 7-8 | Pin 8 bis 9 | |
| Nicht verriegelnd | CUT | - Ich weiß nicht. | - Ich weiß nicht. | - Ich weiß nicht. | - Ich weiß nicht. | Schließen. | Geöffnet | Geöffnet | Schließen. |
| P1-P2 | V+ | - Ich weiß nicht. | - Ich weiß nicht. | GND | Geöffnet | Schließen. | Schließen. | Geöffnet | |
| Verriegelung | CUT | - Ich weiß nicht. | - Ich weiß nicht. | GND | - Ich weiß nicht. | Schließen. | Geöffnet | Geöffnet | Schließen. |
| P1-P2 | V+ | GND | - Ich weiß nicht. | - Ich weiß nicht. | Geöffnet | Schließen. | Schließen. | Geöffnet | |
Bestellinformationen
GZ-1×2-13/15
| Modus | Wellenlänge | Spannungsart | Kontrollmodell | Art der Faser | Durchmesser der Faser | Faserlänge | Verbindungsstück |
| S=SM M=MM |
85=850 nm 13=1310 nm 15=1550 nm 13/15=1310/1550 nm X=Sonstige |
3=3V 5=5V |
L=Schließung N=Nicht verriegelnd |
5=50/125 6 = 62,5/125 9=9/125 X=Sonstige |
25=250um 90=900um 20 = 2,0 mm 30 = 3,0 mm X=Sonstige |
1=1m 2 = 1,5 m X=Sonstige |
0=Nichts X=Sonstige |
Ähnliche Produkte Ansicht
Schifffahrt
Häufig gestellte Fragen
F1:Kann ich eine Musterbestellung haben? Was ist Ihr MOQ?
Video
|
|
