| Brand Name: | GEZHI or OEM |
| Modellnummer: | GZ-1x1-13/15 mm |
| MOQ: | 1pc |
| Preis: | Verhandlungsfähig |
| Delivery Time: | 2-7 Arbeitstage |
| Payment Terms: | T/T, Western Union |

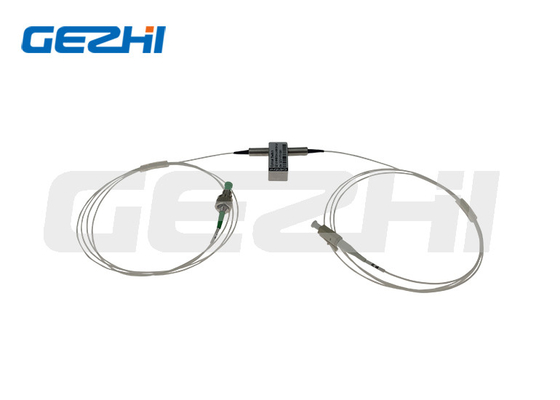

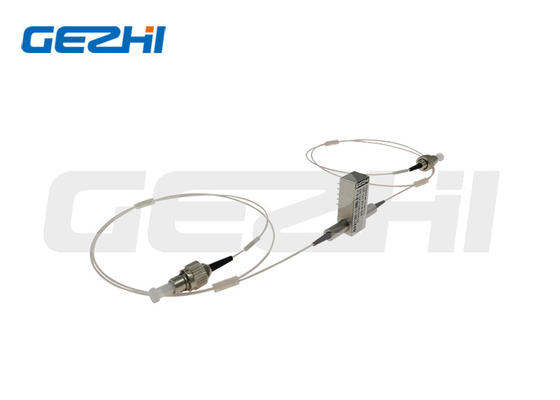

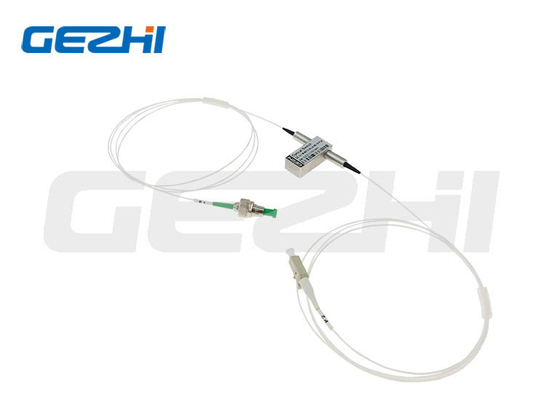

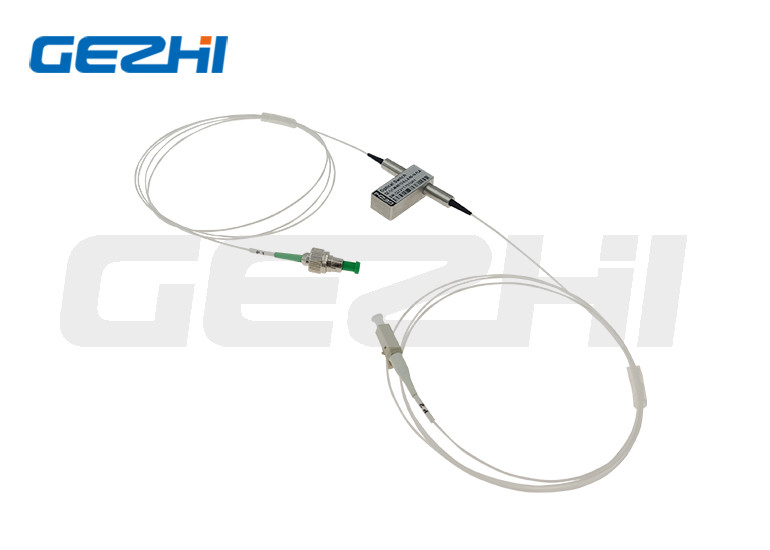

1625/1650nm Mechanischer optischer Schalter mit niedrigem Übertragungsspielraum 1x1 FC APC
1x1 optische Schalter
Der 1x1 Mechanical Optical Switch wird verwendet, um ein optisches Signal ein- und auszuschalten.Mit der Entwicklung der optischen Kommunikation, Optical Switch-Gerät ist der Schlüssel zu einer neuen Generation von all-optischen Netzwerk in naher Zukunft.
|
Eigenschaften Sehr stabil und zuverlässig
Kurze Umschaltzeit Kompaktes Design, in Miniaturgröße Niedriger Einsetzverlust Weite Betriebswellenlänge Ausfallsichere Verriegelung und Nichtverriegelung Ein- oder Multimode-Modus |
Anwendungen Systemüberwachung |
Spezifikation
|
|
Schrauben
| Typ | Optische Strecke | Elektroantrieb | Zustandssensor | ||||||
| 1 × 1 | Pin 1 | Pin 5 | Pin 6 | Stecknadel 10 | Pin 2 bis 3 | Pin 3 bis 4 | Pin 7-8 | Pin 8 bis 9 | |
| Nicht verriegelnd | CUT | - Ich weiß nicht. | - Ich weiß nicht. | - Ich weiß nicht. | - Ich weiß nicht. | Schließen. | Geöffnet | Geöffnet | Schließen. |
| P1-P2 | V+ | - Ich weiß nicht. | - Ich weiß nicht. | GND | Geöffnet | Schließen. | Schließen. | Geöffnet | |
| Verriegelung | CUT | - Ich weiß nicht. | - Ich weiß nicht. | GND | - Ich weiß nicht. | Schließen. | Geöffnet | Geöffnet | Schließen. |
| P1-P2 | V+ | GND | - Ich weiß nicht. | - Ich weiß nicht. | Geöffnet | Schließen. | Schließen. | Geöffnet | |
Bestellinformationen
GZ-1×1-13/15
| Modus | Wellenlänge | Spannungsart | Kontrollmodell | Art der Faser | Durchmesser der Faser | Faserlänge | Verbindungsstück |
| S=SM M=MM |
85=850 nm 13=1310 nm 15=1550 nm 13/15=1310/1550 nm X=Sonstige |
3=3V 5=5V |
L=Schließung N=Nicht verriegelnd |
5=50/125 6 = 62,5/125 9=9/125 X=Sonstige |
25=250um 90=900um 20 = 2,0 mm 30 = 3,0 mm X=Sonstige |
1=1m 2 = 1,5 m X=Sonstige |
0=Nichts X=Sonstige |
Optische Strecke
Mechanische Zeichnung
Unsere Zertifikate
Häufig gestellte Fragen
Video
|
|
