| Brand Name: | GEZHI |
| Modellnummer: | GZ-1x4S100X |
Beschreibung des Produkts:

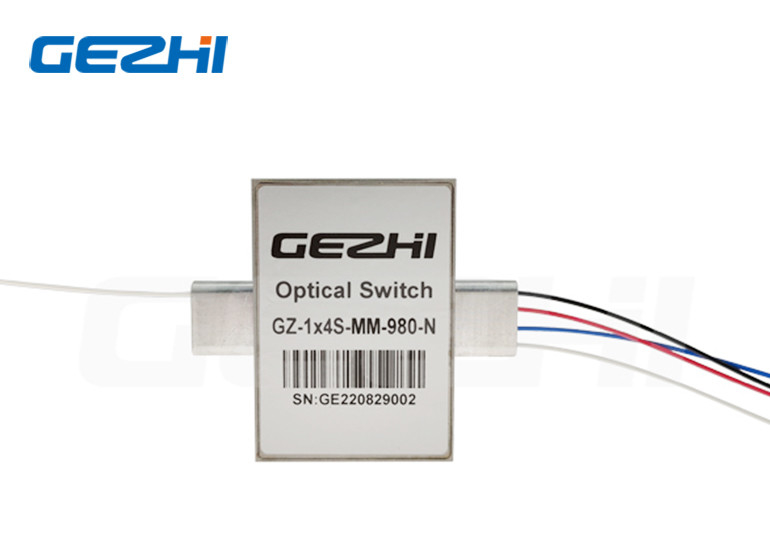

1x4S 105/125um Glasfaserschalter für Glasfasersensor
1x4S optischer Schalter
Diese 1x4S-Optischen Schalter von GEZHI Photonics verwenden 105/125um große Kernfaser, die 780nm, 850nm, 980nm, 1060nm, 1310nm, 1550nm oder kundenspezifische Wellenlängen unterstützen.Die 105/125um Faser 1x4 optische Schalter ist mit niedrigem Einsatzverlust, Hohe Stabilität und Zuverlässigkeit und High Cross Talk. Die weit verbreitet in Medizin, Fasersensor, Forschung, Laser und Luft- und Raumfahrt usw.
Eigenschaften
◆Niedriger Einfügungsverlust
◆Hochkanal-Isolierung
◆Hohe Stabilität, hohe Zuverlässigkeit
◆Verriegelung oder Nichtverriegelung
Technische Parameter
|
Parameter |
GZ-1x4S | |
| Betriebswellenlänge | m | 780, 980, 1060, 1310,1550 usw. |
| Einsetzungsverlust | dB | ≤ 15 |
| Wellenlängenabhängiger Verlust | dB | ≤ 040 |
| Polarisierungsabhängige Verluste | dB | ≤ 005 |
| Temperaturabhängige Verluste | dB | ≤ 020 |
| Rückkehrverlust | dB | SM≥50 MM≥30 |
| Kreuzgespräche | dB | SM≥55 MM≥35 |
| Zeit umschalten | m | ≤ 8 |
| Wiederholbarkeit | dB | ≤ ± 0.02 |
| Haltbarkeit | Zeiten | ≥107 |
| Betriebsspannung | V | 3 oder 5 |
| Schaltertyp | Nicht verriegelt/verriegelt | |
| Betriebstemperatur | °C | -20 ~ +70 |
| Speichertemperatur | °C | -40 ~ +85 |
| Optische Leistung | Mw | 500, 1000, 2000, 5000, 10000 usw. |
| Abmessung | mm | 52.7.0L×37.2W×10.0H |
Optische Strecke
Abmessung
Bestellinformationen
| GZ | Modus | Wellenlänge | Spannungsart | Kontrollmodell | Arbeitsleistung | Art der Faser | Durchmesser der Faser | Faserlänge | Verbindungsstück |
| 1x4S |
S=SM M=MM |
780=780nm 85=850 nm 13=1310 nm 15=1550 nm 13/15=1310/1550 nm 980=980nm 1060=1060nm S=Geben Sie an |
3=3V 5=5V |
L=Schließung N=Nicht verriegelnd |
N=500 MW 1=1W 2=2W 5=5W 10=10W S=Geben Sie an |
5=50/125 6 = 62,5/125 9=9/125 1=105/125 S=Geben Sie an |
25=250um 90=900um 20 = 2,0 mm S=Geben Sie an |
05=0,5 m 10=1,0 m S=Geben Sie an |
00=Nichts FP = FC/PC FA=FC/APC SP=SC/PC SA=SC/APC LP=LC/PC LA=LC/APC S=Geben Sie an |
Häufig gestellte Fragen
