| Brand Name: | GEZHI or OEM |
| Modellnummer: | GZ-1x1-MOS100x |
| MOQ: | 1pc |
| Preis: | Verhandlungsfähig |
| Delivery Time: | 5-8 Arbeitstage |
| Payment Terms: | T/T, Western Union |
Produktübersicht des magneto-optischen 1x1-Schalters

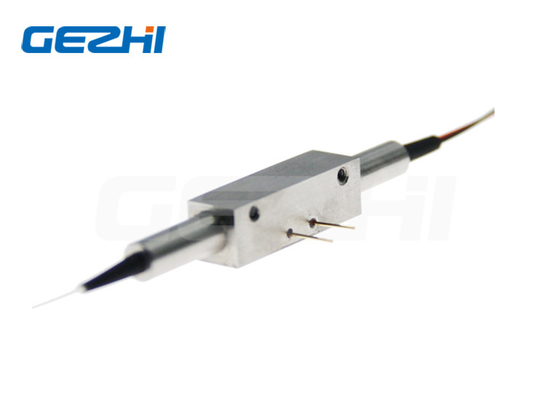

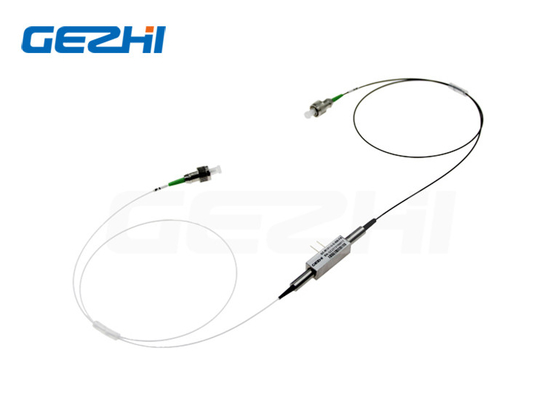

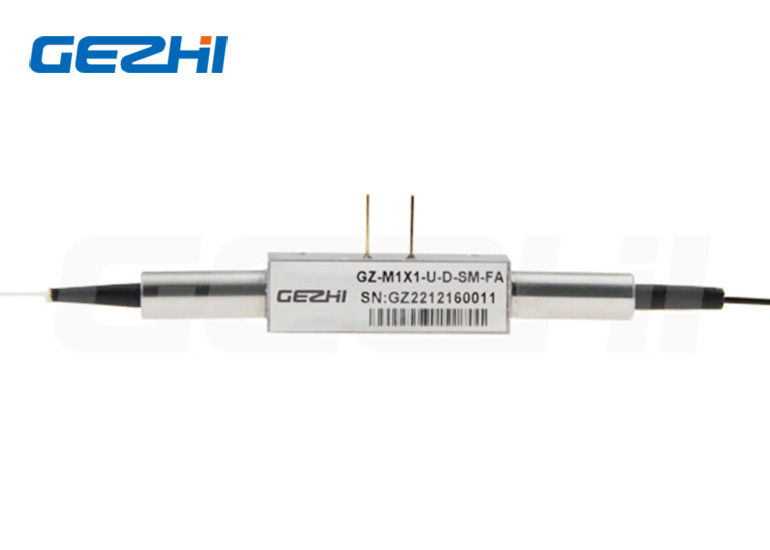

1X1 magneto-optischer Schalter zur Systemüberwachung
Ein magnetooptischer Schalter, der Folgendes umfasst: eine Vielzahl optischer Komponenten, die der Reihe nach entlang eines Lichtpfads angeordnet sind, der Folgendes umfasst: einen einzelnen optischen Faserkollimator, einen ersten doppelbrechenden optischen Kristall, eine erste Halbwellenplattenanordnung, eine Polarisationsrotationsanordnung und eine zweite Halbwellenplatte Baugruppe, einem zweiten doppelbrechenden optischen Kristall und einem dualen faseroptischen Kollimator.
Funktionen und Anwendungen von1x1 magneto-optischer Schalter
|
Merkmale * Hohe Schaltgeschwindigkeit * Bessere Haltbarkeit * Hohe Zuverlässigkeit * Niederspannungsantrieb * Ausfallsichere Verriegelung |
Anwendungen *Blockierung optischer Kanäle *Konfigurierbares Hinzufügen/Drop * Systemüberwachung, Test und Messung * Faseroptisches Sensorsystem |
Spezifikationen von1x1 magneto-optischer Schalter
| Parameter | Einheit | 1×1 |
| Wellenlängenbereich | nm | 1520~1580 |
| Testwellenlänge | nm | 1550 |
| Einfügedämpfung1,2 | dB | 0,8 |
| Rückflussdämpfung | dB | ≥50 |
| Übersprechen | dB | ≥20 |
| PDL | dB | ≤0.2 |
| Wiederholbarkeit | dB | ≤±0,01 |
| Betriebsspannung | V | 2.5 |
| Haltbarkeit | Fahrräder | ≥ 30 Milliarden |
| Schaltzeit | μs | ≤100 |
| Schalttyp | n / A | Einrastend |
| Optische Leistung | mW | ≤500 |
| Betriebstemperatur | ℃ | –5~ +70 |
| Lagertemperatur | ℃ | -40 ~ +85 |
| Relative Luftfeuchtigkeit | % | 5 ~ 95 |
| Fasertyp | G657A1 | |
| Abmessungen | mm | (L)18x(B)7,3x(H)6 |
Optische Route & Elektrik von1x1 magneto-optischer Schalter
Bidirektional
Unidirektional
Elektrisch
| Parameter | Einheit | |
| Antriebsspannung | V | 2,5 ± 10 % |
| Antriebsstrom | mA | 160 ± 30 % |
| Pulsdauer | μs | 200~400 |
| ClAichMFrFrequenz | Hz | <800 |
| Typ | Fasertyp | Betriebsspannung | Testwellenlänge | Rohr Typ | Faserlänge | Verbinder |
|
1X1B: Bidirektional 1X1HE: Unidirektional |
SM: SM, 9/125 X: Andere
|
2.5: 2.5V
|
1550: 1550 nm X: Andere |
25: 250um 90: 900 um X: Andere
|
05: 0,5m±5cm 10: 1,0 m±5cm 15: 1,5m±5cm X: Andere |
OO:Keiner FP:FC/PC FA:FC/APC SP:SC/PC SA:SC/APC STP:ST/PC LP:LC/PC LA:LC/APC X:Andere |
Video
|
|
