| Brand Name: | GEZHI or OEM |
| Modellnummer: | GZ-MxN-MOS100x |
| MOQ: | 1pc |
| Preis: | Verhandlungsfähig |
| Delivery Time: | 5-8 Arbeitstage |
| Payment Terms: | T/T, Western Union |

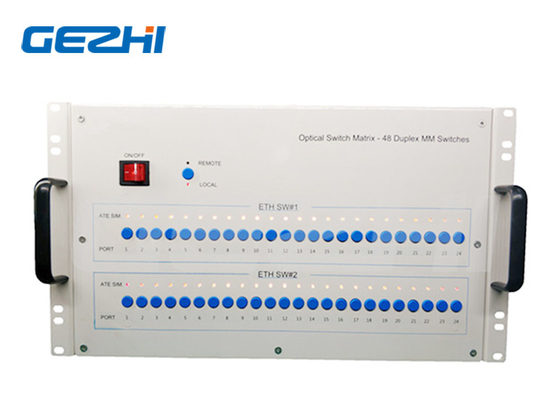

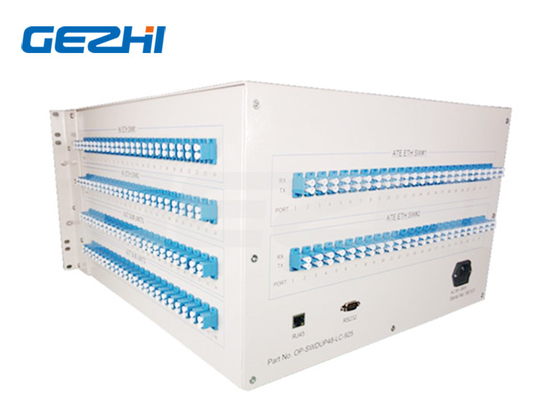

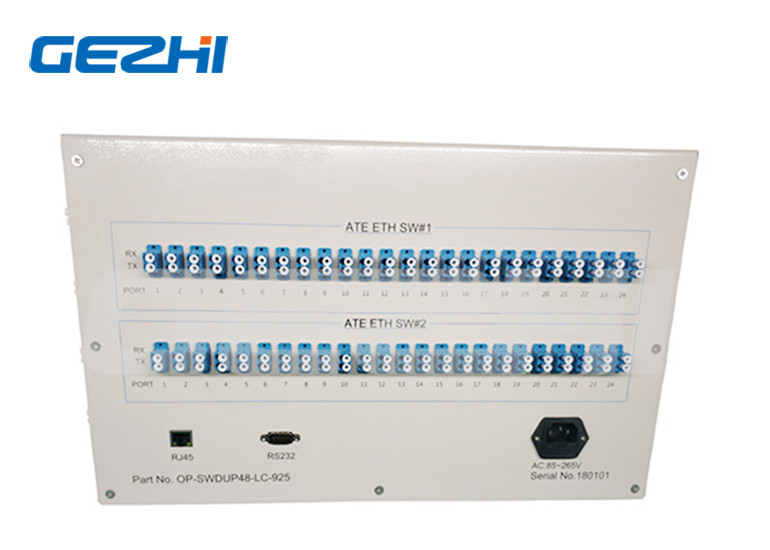

Produktübersicht von48*Matrix-Optikschalter für Rackmontage
48*2x4 Matrix Optical Switch Rackmount zur Wartung des Systems
48 Stück 2x4 (D1x2) optische Schalter für Rackmontage
Dieser optische Schalter ist eine Art Lichtweg-Steuergerät.spielt einen Kontrolllichtweg ab und wandelt den Lichtweg um.48-D1X2-U besteht aus 48 Stück 2x4-Synchronschalter-Lichtwegkombinationen aus mechanischen optischen Schaltern, optische Lichtweg-Steuerschalter können über 48 Tasten auf dem Panel gesteuert werden und können auch über den Kurzstrecken-RS-232-Kommunikationsmodus über die serielle Schnittstelle gesteuert werden oder Remote-RJ45-Ethernet-Kommunikation durch Senden eines programmgesteuerten Befehls zur Steuerung des Lichtpfads, Gerätestatus des Lichtpfads durch grünes Licht und rotes Licht zeigt den Lichtpfad an.
Wir können maßgeschneiderte Wellenlängen, Konfigurationskanäle, Fasertypen, Steckverbindertypen usw. herstellen.
Funktionen und Anwendungen von48*Optischer 2x4-Matrix-SchalterRackmontage
Merkmale
SerialNet, hohe Zuverlässigkeit, hohe Stabilität
LED-Anzeigefeld.Visuelle Anzeige, komfortable Bedienung
Transparentes Übertragungssignal.Hohe Stabilität und Zuverlässigkeit
Kanal und Zeitintervall der automatischen Suche können eingestellt werden
RS232-Steuerung und RJ45-Ethernet-Fernverwaltung
Anwendungen
FITL
Automatische Messung
Fernüberwachung optischer Netzwerke
Kabelüberwachungs- und -wartungssystem
Spezifikationen von48*Optischer 2x4-Matrix-SchalterRackmontage
| Parameter | Einheit | 48*2x4 |
| Wellenlängenbereich | nm | 1260~1650 oder kundenspezifisch |
| Wellenlänge testen | nm | 1310/1550 oder individuell |
| Einfügedämpfung (max.) | dB | ≤1,5 |
| Rückflussdämpfung | dB | SM ≥ 50 |
| Übersprechen | dB | ≤-55 |
| PDL | dB | ≤0,05 |
| WDL | dB | ≤0,25 |
| TDL | dB | ≤0,20 |
| Wiederholbarkeit | dB | ≤0,02 |
| Schaltzeit | MS | ≤10 (Nachbarkanal) |
| Optische Leistung | mW | ≤500 |
| Fasertyp | Äh | 9/125 |
| Verbinder | / | FC, SC, LC, ST, SMA oder kundenspezifisch |
| Monitor-Port | / | RJ45 & RS232 oder kundenspezifisch |
| Funktionierendes Netzteil (Steckertyp) | V | Wechselstrom: 220 V (50/60 Hz) oder Gleichstrom: 36 V ~ 72 V |
| Betriebstemperatur | ℃ | -10~+60 |
| Lagertemperatur | ℃ | -40~+85 |
| Abmessungen für die Rackmontage | mm | 6 HE: 483 x 500 x 267 mm |
Anleitungssatz vonMatrix-Optikschalter für Rackmontage
| Name | Anweisungen | Beschreiben |
| Stellen Sie den optischen Schalterkanal ein |
Schicken: |
Stellen Sie den optischen Schaltkanal 01 auf EIN , erfolgreich zurückgegeben. |
| Rückgabe1: |
||
| Schicken: |
Stellen Sie den optischen Schaltkanal 01 auf AUS , erfolgreich zurückgegeben. |
|
| Rückgabe1: |
||
| Schicken: |
Stellen Sie den 48 optischen Schaltkanal auf EIN , erfolgreich zurückgegeben. |
|
| Rückgabe1: |
||
| Schicken: |
Stellen Sie den Kanal 48 des optischen Schalters auf AUS. erfolgreich zurückgegeben. |
|
| Rückgabe1: |
||
| Schicken: |
Alle optischen Schaltkanäle auf EIN eingestellt, erfolgreich zurückgegeben. | |
| Rückgabe1: |
||
| Schicken: |
Alle optischen Schaltkanäle auf AUS eingestellt, erfolgreich zurückgegeben. | |
| Rückgabe1: |
||
| Optischen Switch-Kanal abfragen | Schicken: |
Abfrage des optischen Schaltkanals, erfolgreiche Rückgabe; 1111111111111111: Ist der Zustand aller optischen Schalter (0: EIN, 1: AUS). |
| Zurückkehren: |
||
|
Legen Sie die IP fest Adresse |
Schicken: | Richten Sie die IP-Adresse auf 192.168.1.100 ein, erfolgreich zurückgegeben. |
| Zurückkehren: |
||
| IP-Adresse abfragen | Schicken: |
Abfrage der IP-Adresse, erfolgreich zurückgegeben 192.168.1.100: IP-Adresse zu 192.168.1.100 |
| Zurückkehren: | ||
| Legen Sie die Portnummer fest | Schicken: |
Richten Sie die Portnummer auf 5000 ein, Erfolg zurückgegeben |
| Zurückkehren: |
||
| Portnummer abfragen | Schicken: |
Abfrage der Portnummer, erfolgreich zurückgegeben 5000: Portnummer bis 5000 |
| Zurückkehren: |
||
| Legen Sie die Subnetzmaske fest | Schicken: |
Richten Sie die Subnetzmaske auf 255.255.255.0 ein, zurückgegeben erfolgreich |
| Zurückkehren: |
||
| Subnetzmaske abfragen | Schicken: | Abfrage der Subnetzmaske, erfolgreich zurückgegeben 255. 255. 255.0: Subnetzmaske bis 255. 255.255.0 |
| Zurückkehren: | ||
| Legen Sie das Standard-Gateway fest | Schicken: |
Richten Sie das Standard-Gateway auf 192.168.1.1 ein, zurückgegeben erfolgreich |
| Zurückkehren: |
||
|
Standard-Gateway abfragen |
Schicken: |
Abfrage des Standard-Gateways, erfolgreich zurückgegeben 192.168.1.1: Standard-Gateway zu 192.168.1.1
|
| Zurückkehren: | ||
| Stellen Sie die Baudrate ein | Schicken: |
Stellen Sie die Baudrate auf 9600 ein, erfolgreich zurückgegeben |
| Zurückkehren: |
||
| Baudrate abfragen | Schicken: |
Baudrate abfragen, erfolgreich zurückgegeben 9600: Baudrate auf 9600
|
|
Zurückkehren:
|
||
| Gerät wird neu gestartet | Schicken: |
Richten Sie das Gerät neu ein. erfolgreich zurückgegeben |
| Zurückkehren: |
||
| Geräteinformationen abfragen | Schicken: |
Fragen Sie die Geräteinformationen ab ,erfolgreich zurückgegeben; Modell: 48-2X4-U Wellenlängenbereich: 1260–1650 nm Fasertyp: SM, 9/125 um Anschluss: LC/UPC Funktionierendes Netzteil :Wechselstrom:85~265V |
| Zurückkehren: | ||
| Abfrageversion | Schicken: |
Fragen Sie die Version ab, erfolgreich zurückgegeben Hardwareversion: V1.0.1 SOFTWARE: V1.0.1 |
| Zurückkehren: |
| OSW | Modus | Wellenlänge | Paket | Fasertyp | Faserdurchmesser | Verbinder |
|
48*2x4 S=Spezialität |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550 nm S=Angeben |
1HE = 1HE Rackmontage 2U = 2U-Rackmontage 3U = 3U-Rackmontage 4U = 4U-Rackmontage S=Angeben |
M5=50/125 M6=62,5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Angeben |
Wechselstrom = Einzel 85 ~ 265 V Gleichstrom = einzeln 36–72 V AA = Dual 85 ~ 265 V DD=Dual 36~72V AD=AC85~265V+DC36~75V |
00=Keine FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Angeben |
Video
|
|
