| Brand Name: | GEZHI or OEM |
| Modellnummer: | GZ-MxN-MOS200x |
| MOQ: | 1pc |
| Preis: | Verhandlungsfähig |
| Delivery Time: | 5-8 Arbeitstage |
| Payment Terms: | T/T, Western Union |

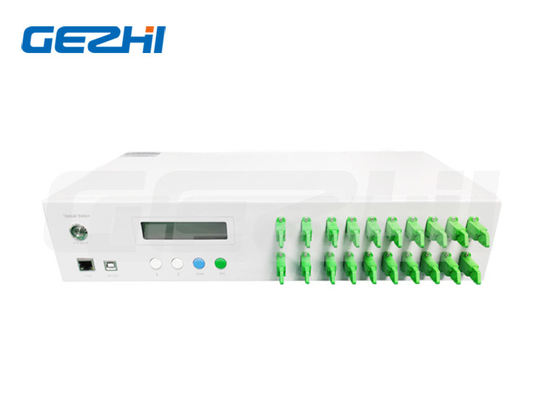

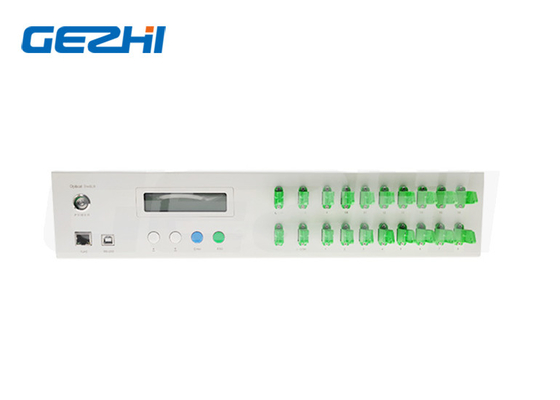

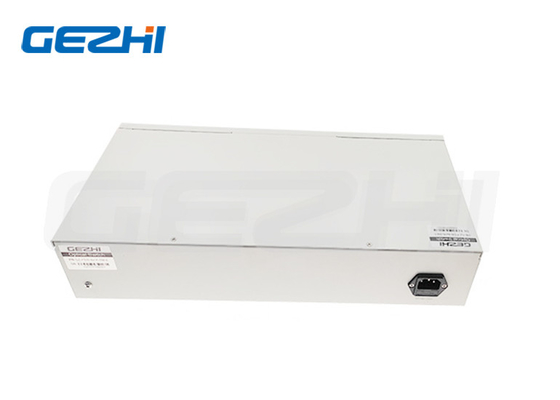

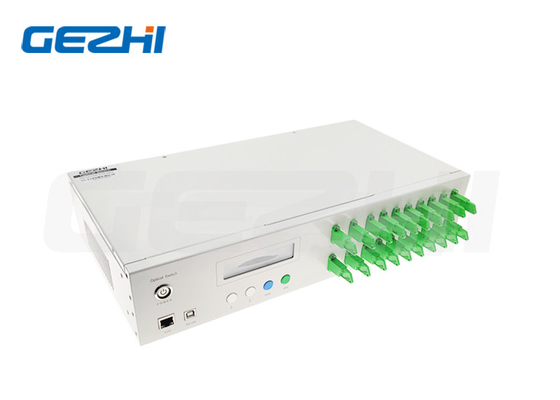

Produktübersicht über Matrix Optical Switch Rackmount
Hochstabiler MxN-Matrix-Rack-montierbarer optischer Switch für optische Netzwerke
Matrix-Optikschalter für Rackmontage
Bei den optischen Matrixschaltern handelt es sich um hochleistungsfähige, vollständig blockierungsfreie volloptische Matrixschalter, die mit Portanzahlen von 4x4 bis 128x128 erhältlich sind.Sie haben sich in den anspruchsvollsten Verteidigungsanwendungen und in einer Vielzahl kommerzieller Anwendungen großer Netzwerkgerätehersteller bewährt. Sie sind darauf ausgelegt, die höchsten Leistungs-, Sicherheits- und Zuverlässigkeitsanforderungen geschäftskritischer Anwendungen mit geringem optischen Verlust und geringem optischem Verlust zu erfüllen Leistungsanforderungen und schnelle Schaltgeschwindigkeiten.
Die kundenspezifische Wellenlänge, der Fasertyp, der Eingangs- und Ausgangskanal können verfügbar sein.
GEZHI Photonics produziert die gesamte Palette optischer Matrixschalter wie 2x8, 2x16, 2x64, 4x4, 4x16, 4x32, 8x8, 8x16, 16x16, 20x20......128x128 optische Matrixschalter usw.
Merkmale und Anwendungen des optischen MatrixschaltersRackmontage
Merkmale
*SerialNet, hohe Zuverlässigkeit, hohe Stabilität
*LED-Anzeigefeld.Visuelle Anzeige, komfortable Bedienung
*Transparentes Übertragungssignal.Hohe Stabilität und Zuverlässigkeit
*Kanal und Zeitintervall des automatischen Scans können eingerichtet werden
*RS232-Steuerung und RJ45-Ethernet-Fernverwaltung
Anwendungen
*FITL
*Automatische Messung
*Optisches Netzwerk-Fernüberwachungs- und Kabelüberwachungs- und Wartungssystem
Spezifikationen des optischen MatrixschaltersRackmontage
| Parameter | Einheit | 2x4 | 2x8 | 2x12 | 2x16 | 2x24 | 2x32 | 2x64 | 4x4 | 8x8 | 16x16 |
| Wellenlängenbereich | nm | 1260–1650 | |||||||||
| Wellenlänge testen | nm | 1310/1550 | |||||||||
| Einfügedämpfung | dB | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,8 | ≤1,8 | ≤2,0 | ≤2,0 | ≤2,0 | ≤2,5 |
| Rückflussdämpfung | dB | SM ≥ 50 | |||||||||
| Übersprechen | dB | ≤-55 | |||||||||
| PDL | dB | ≤0,05 | |||||||||
| WDL | dB | ≤0,25 | |||||||||
| TDL | dB | ≤0,25 | |||||||||
| Wiederholbarkeit | dB | ≤0,02 | |||||||||
| Lebensdauer | mal | >107 | |||||||||
| Schaltzeit | MS | ≤8 (Nachbarkanal) | |||||||||
| Optische Leistung | mW | ≤500 | |||||||||
| Verbinder | / | FC, SC, LC, ST, SMA oder kundenspezifisch | |||||||||
| Monitor-Port | / | RJ45, RS232 | |||||||||
| Funktionierendes Netzteil (Steckertyp) | V | Wechselstrom: 220 V (50/60 Hz) oder Gleichstrom: 36 V ~ 72 V | |||||||||
| Betriebstemperatur | ℃ | -10~+60 | |||||||||
| Lagertemperatur | ℃ | -40~+85 | |||||||||
| Rackmontage | mm | 19-Zoll-Rackmontage 1U, 2U, 3U oder 4U | |||||||||

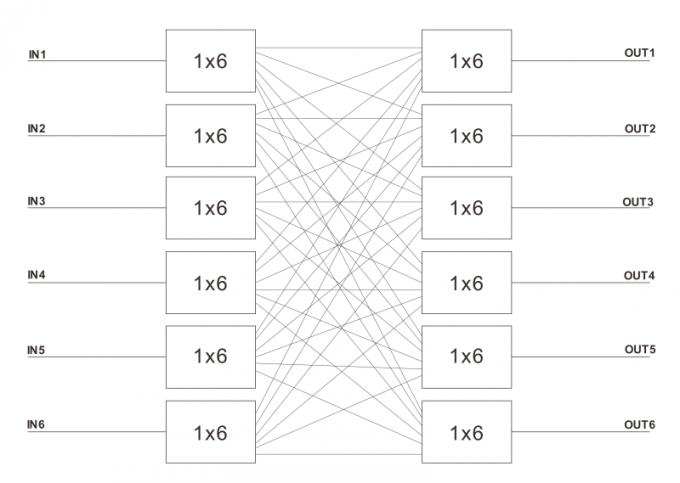

Skizzenkarte des Matrix Optical Switch Rackmount
| OSW | Modus | Wellenlänge | Paket | Fasertyp | Faserdurchmesser | Verbinder |
|
2x4 2x8 2x64 4x16 16x16 20x20 S=Spezialität |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550 nm 460 nm 780 nm 980 nm S=Angeben |
1HE = 1HE Rackmontage 2U = 2U-Rackmontage 3U = 3U-Rackmontage 4U = 4U-Rackmontage S=Angeben |
M5=50/125 M6=62,5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Angeben |
Wechselstrom = Einzel 85 ~ 265 V Gleichstrom = einzeln 36–72 V AA = Dual 85 ~ 265 V DD=Dual 36~72V AD=AC85~265V+DC36~75V |
00=Keine FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Angeben |
Video
|
|
