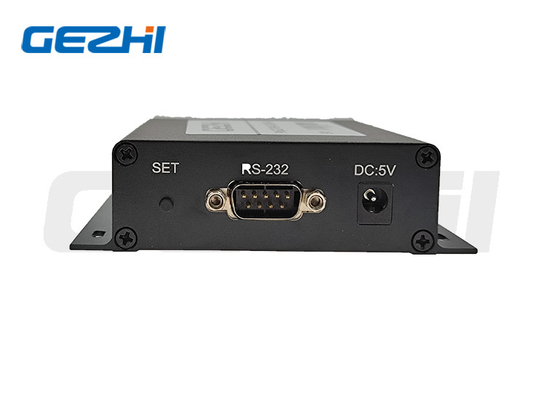

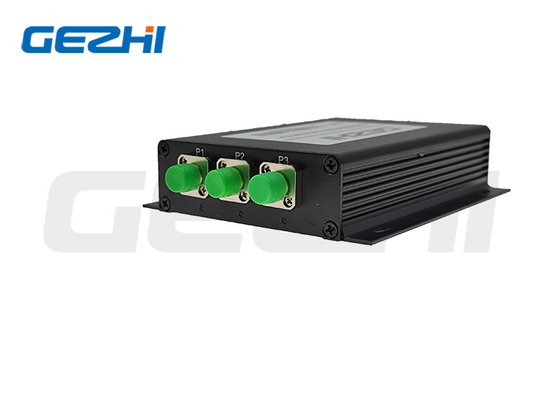

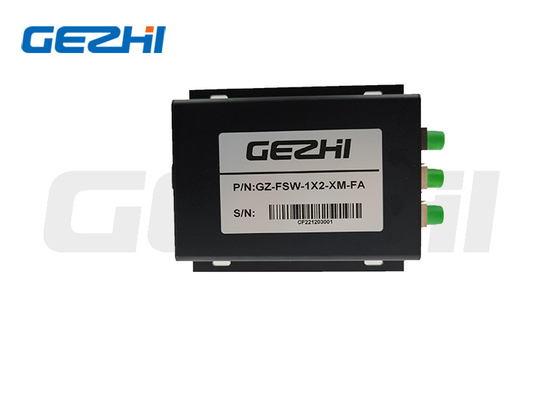

1*2 850/1260 nm mechanisches Glasfaser-Schaltmodul

Name: 1*2 850/1260 nm mechanisches Glasfaser-Schaltmodul
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-1x1-13/15
Price: 360.00 USD
Availability: InStock

Brand Name:	GEZHI or OEM
Modellnummer:	GZ-1x1-13/15
MOQ:	1pc
Preis:	Verhandlungsfähig
Delivery Time:	2-7 Arbeits-Tage
Payment Terms:	T/T, Western Union

Einzelheiten

Product Description

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE RoHS,ISO9001

Steuerart:

Nicht-Verriegeln/verriegelnd

Wellenlänge:

1260~1650nm

Spannung:

5V oder 3V

Eigenschaft:

Hohe Zuverlässigkeit

Verbindungsstück:

LC/UPC, LC/APC, SC/UPC

Herkunftsort:

China

Hafen:

2x2Full

Verpackung Informationen:

2pcs in einem Schaum mit Plastikkasten

Versorgungsmaterial-Fähigkeit:

50000pcs pro Monat

Hervorheben:

1*2 Mechanische Glasfaserschaltermodule

1*2 Glasfaserschaltermodul

Product Description

1*2 850/1260 nm mechanisches Glasfaser-Schaltmodul

1x2 optische Schalter

Dieser optische Schalter ist vom 1x2-Typ mit drei Fasern und zwei Zuständen konfiguriertverbindet optische Kanäle durch Umleitung eines eingehenden optischen Signals in eine ausgewählte Ausgangsfaser.Es funktioniert mit einer Singlemode-Wellenlänge von 1260–1650 nm oder einer Multimode-Wellenlänge von 850/1310 nm.Dies erfolgt über eine opto-mechanische proprietäre Konfiguration und wird über ein elektrisches Steuersignal aktiviert.Der mechanische Glasfaserschalter GEZHI 1x2 bietet eine extrem hohe Zuverlässigkeit und schnelle Schaltgeschwindigkeit sowie bidirektionale Leistung.Der mechanische 1x2-Glasfaserschalter ist eine echte Schaltlösung für optische Netzwerkanwendungen.

Merkmale

Ausfallsichere Verriegelung

Unübertroffen niedrige Kosten
Geringe optische Verzerrungen

Epoxidfreier optischer Pfad

Hohe Zuverlässigkeit

Anwendungen

Kanalblockierung

Konfigurierbares Hinzufügen/Drop

Systemüberwachung

Instrumentierung

Spezifikation

Parameter	Spezifikationen	Einheit
Betriebswellenlänge	1260~1620(SM)	nm
Einfügedämpfung	≤1,0	dB
Wellenlängenabhängiger Verlust	≤0,25	dB
Polarisationsabhängiger Verlust	≤0,05	dB
Temperaturabhängiger Verlust	≤0,20	dB
Rückflussdämpfung	SM≥50	dB
Übersprechen	SM≥55	dB
Schaltzeit	≤8	MS
Wiederholbarkeit	≤±0,02	dB
Haltbarkeit	≥10⁷	mal
Betriebsspannung	3 oder 5	V
Schaltertyp	Nicht verriegelnd/verriegelnd
Betriebstemperatur	－20~＋70	℃
Lagertemperatur	－40~＋85	℃
Optische Leistung	≤500	mW
Abmessungen	27,0L×12,5B×8,4H	mm

Stifte

Typ	Optische Route	Elektrischer Antrieb				Zustandssensor
1×2	Optische Route	Pin 1	Pin 5	Pin 6	Pin 10	Pin 2-3	Pin 3-4	Pin 7-8	Pin 8-9
Nicht verriegelnd	SCHNEIDEN	--	--	--	--	Schließen	Offen	Offen	Schließen
Nicht verriegelnd	P1-P2	V＋	--	--	GND	Offen	Schließen	Schließen	Offen
Einrastend	SCHNEIDEN	--	--	GND	--	Schließen	Offen	Offen	Schließen
Einrastend	P1-P2	V＋	GND	--	--	Offen	Schließen	Schließen	Offen

Bestellinformationen

GZ-1×2-13/15

Modus

Wellenlänge

Spannungstyp

Kontrollmodell

Fasertyp

Faserdurchmesser

Faserlänge

Verbinder

S=SM
M=MM

85=850nm
13=1310nm
15=1550nm
13/15=1310/1550 nm
X=Andere

3=3V
5=5V

L=Rastend
N = Nicht selbsthaltend

5=50/125
6=62,5/125
9=9/125
X=Andere

25=250um
90=900um
20=2,0mm
30=3,0 mm
X=Andere

1=1m
2=1,5m
X=Andere

0=Keine
FP=FC/PC
FA=FC/APC
SP=SC/PC
SA=SC/APC
LP=LC/PC
LA=LC/APC

X=Andere

1*2 850/1260 nm mechanisches Glasfaser-Schaltmodul 0

Ähnliche Produkte anzeigen

1*2 850/1260 nm mechanisches Glasfaser-Schaltmodul 1

1*2 850/1260 nm mechanisches Glasfaser-Schaltmodul 2

Versand

1*2 850/1260 nm mechanisches Glasfaser-Schaltmodul 3

FAQ

F1:Kann ich eine Musterbestellung haben?Was ist Ihr MOQ?

A1:Eine Musterbestellung ist zum Testen und Überprüfen der Qualität willkommen.Wir nichtMOQ, 1 Stück Probe ist verfügbar.Auch Mischproben sind zulässig.

F2: Wie lange ist die Vorlaufzeit?

A2:Die normale Vorlaufzeit beträgt ca. 1 Woche,Für große Mengen und spezielle Produkte.Bitte erkundigen Sie sich bei unserem Vertriebsmitarbeiter nach der Lieferzeit.Für einige Produkte haben wir jedoch Lagerbestände,Der Versand kann 1-3 Tage nach Zahlungseingang erfolgen.

F3:Wie lauten die Zahlungsbedingungen?

A3:Zahlungsbedingungen: T/T, Paypal,Western Union,Barzahlung, ALI etc.

F4: Wie lange ist Ihre Garantiezeit?
A4:3 Jahre Garantie.

F5: Könnte ich unser eigenes Logo, Etikett und unsere eigene Verpackung verwenden?
A5:Ja, wir könnten einen OEM-Service anbieten, der entsprechend Ihren Anforderungen Produktetiketten, Logos, PN, SN und Verpackungen gestaltet.
