| Brand Name: | GEZHI or OEM |
| Modellnummer: | GZ-1x1-13/15 |
| MOQ: | 1pc |
| Preis: | Verhandlungsfähig |
| Delivery Time: | 2-7 Arbeits-Tage |
| Payment Terms: | T/T, Western Union |
GEZHI Photonics Co.,Ltd ist eine Fabrik, die hauptsächlich LWL-Schalter CEx Verdrahtungshandbuch-, DWDM-, AWG-Lehredwdm Modul, CWDM, Filter Verdrahtungshandbuchs, des mechanischen LWL-Schalters wie 1x1, des multi Kanals 1x2, 2x2B, 2x2F, 2x4, 4x4, 1x4, 1x8 und 1xN produzieren, LWL-Schalter Ausrüstung, LWL-Schalter MEMS, MEM VOA, optisches Verbindungskabel etc.

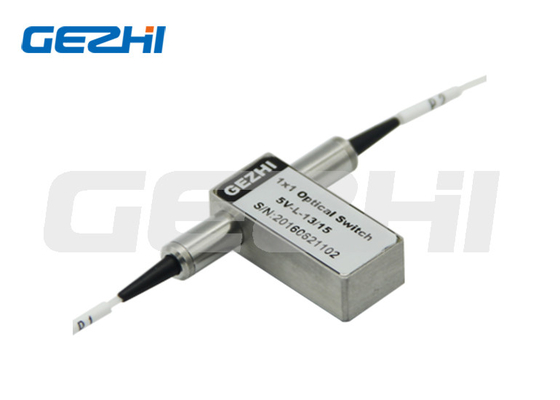

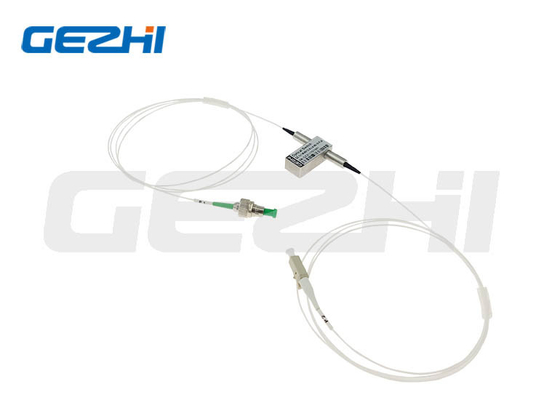

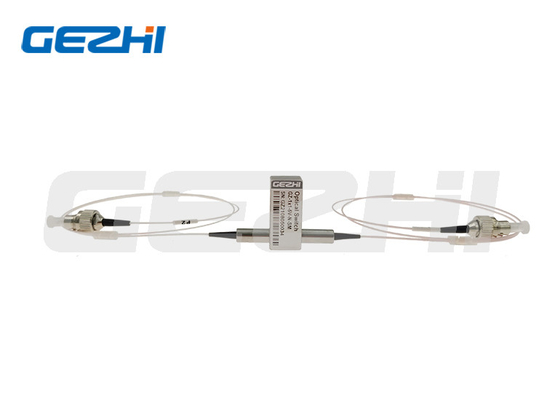

LWL-Schalter 1x1
Der LWL-Schalter 1x1 wird an den Strahlengang angeschlossen, indem man anschließt, oder, das optische Signal blockierend, steuert das Produkt durch elektrisches Signal, den Strahlengang zu schalten. der ausgezeichnete Entwurf macht das Produkt haben die Vorteile der hohen Stabilität, die hohe Zuverlässigkeit, dämpfungsarm, die in der Schaltung und im Schutz von optischem weitverbreitet sind
|
Eigenschaften Failsafeverriegeln
Nicht angepasste niedrige Kosten
Niedrige optische Verzerrungen Epoxid-freier Strahlengang
Hohe Zuverlässigkeit
|
Anwendungen Kanal-Blockieren Konfigurierbar fügen Sie hinzu,/Tropfen
System-Überwachung
Instrumentierung
|
Spezifikation
| Parameter | Spezifikationen | Einheit |
| Funktionierende Wellenlänge | 1260~1620 (INSPEKTION) | Nanometer |
| Einfügungsdämpfung | ≤1.0 | DB |
| Wellenlängen-abhängiger Verlust | ≤0.25 | DB |
| Polarisations-abhängiger Verlust | ≤0.05 | DB |
| Temperatur-abhängiger Verlust | ≤0.20 | DB |
| Rückflussdämpfung | SM≥50 | DB |
| Quergespräch | SM≥55 | DB |
| Schalter-Zeit | ≤8 | Frau |
| Wiederholbarkeit | ≤±0.02 | DB |
| Haltbarkeit | ≥107 | Zeiten |
| Funktionierenspannung | 3 oder 5 | V |
| Schalter-Art | Nicht-Verriegeln/verriegelnd | |
| Betriebstemperatur | - 20~+70 | ℃ |
| Lagertemperatur | - 40~+85 | ℃ |
| Optische Energie | ≤500 | mW |
| Maß | 27.0L×12.5W×8.4H | Millimeter |
Auftrags-Informationen
GZ-1×1-13/15
| Modus | Wellenlänge | Spannungs-Art | Steuermodell | Faser-Art | Faser-Durchmesser | Faser-Länge | Verbindungsstück |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- Verriegeln |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
Stifte
| Art | Optischer Weg | Elektroantrieb | Zustands-Sensor | ||||||
| 1×1 | Pin 1 | Pin 5 | Pin 6 | Pin 10 | Pin 2-3 | Pin 3-4 | Pin 7-8 | Pin 8-9 | |
| Nicht-Verriegeln | SCHNEIDEN Sie | -- | -- | -- | -- | Abschluss | Öffnen Sie sich | Öffnen Sie sich | Abschluss |
| P1-P2 | V+ | -- | -- | Boden | Öffnen Sie sich | Abschluss | Abschluss | Öffnen Sie sich | |
| Verriegeln | SCHNEIDEN Sie | -- | -- | Boden | -- | Abschluss | Öffnen Sie sich | Öffnen Sie sich | Abschluss |
| P1-P2 | V+ | Boden | -- | -- | Öffnen Sie sich | Abschluss | Abschluss | Öffnen Sie sich | |
Auftrags-Informationen
GZ-1×1-13/15
| Modus | Wellenlänge | Spannungs-Art | Steuermodell | Faser-Art | Faser-Durchmesser | Faser-Länge | Verbindungsstück |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- Verriegeln |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
Optischer Weg
Mechanisches Zeichnen
Video
|
|
