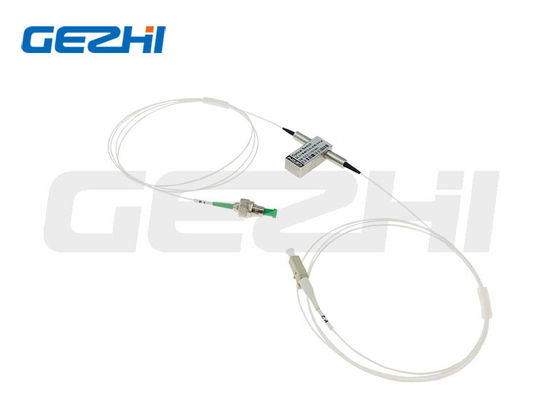

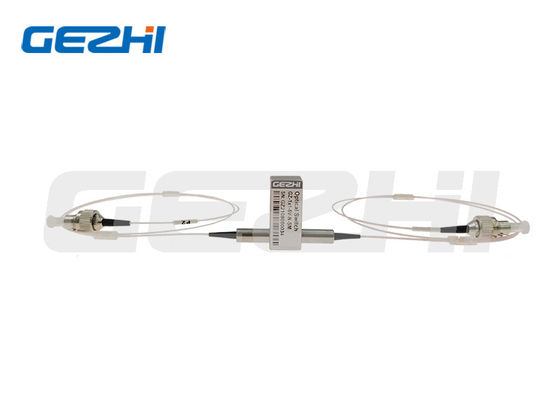

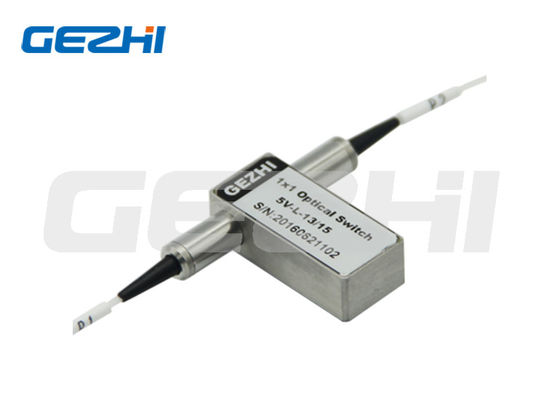

1550 nm nicht verriegelnde 1x1 mechanische optische Schalter mit hoher Zuverlässigkeit für Glasfasernetzwerke

Name: 1550 nm nicht verriegelnde 1x1 mechanische optische Schalter mit hoher Zuverlässigkeit für Glasfasernetzwerke
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-1x1-13/15
Price: 22.00 USD
Availability: InStock

Markenbezeichnung:	GEZHI or OEM
Modellnummer:	GZ-1x1-13/15
MOQ:	1pc
Preis:	US$15-US$30
Lieferzeit:	2-7 Arbeits-Tage
Zahlungsbedingungen:	T/T, Western Union

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE RoHS,ISO9001

Wellenlänge:

1310/1550nm

Verpackung Informationen:

2pcs in einem Schaum mit Plastikkasten

Versorgungsmaterial-Fähigkeit:

50000PCS pro Monat

Hervorheben:

LWL-Schalter der Faser 1x1

LWL-Schalter der Faser 1550nm

Faserschalter Inspektions-1x1

Beschreibung des Produkts

SM 1x1 Glasfaser-Optische Schalter Mechanisch Passiv 1550nm

GEZHI Photonics Co.,Ltd ist eine Fabrik, die sich auf die Produktion von CEx WDM, DWDM, AWG DWDM Modulen, CWDM, Filter WDM und mechanischen optischen Schaltern spezialisiert hat, einschließlich 1x1, 1x2, 2x2B, 2x2F, 2x4, 4x4, 1x4, 1x8 und 1xN Mehrkanal-Optischen Schaltern, Optischen Schaltergeräten, MEMS Optischen Schaltern, MEM VOA und Optischen Patchkabeln.

1x1 Optische Schalter

Der 1x1 optische Schalter steuert optische Pfade durch Verbinden oder Blockieren optischer Signale mittels elektrischer Steuerung. Unser exzellentes Design gewährleistet hohe Stabilität, hohe Zuverlässigkeit und geringe Verluste, was diese Schalter ideal für optische Schalt- und Schutzanwendungen macht.

Merkmale & Anwendungen

Merkmale

Fail-Safe Latching
Unübertroffen niedriger Preis
Geringe optische Verzerrungen
Epoxy-freier optischer Pfad
Hohe Zuverlässigkeit

Anwendungen

Kanalblockierung
Konfigurierbares Add/Drop
Systemüberwachung
Instrumentierung

Spezifikationen

Parameter	Spezifikationen	Einheit
Betriebswellenlänge	1260~1620(SM)	nm
Einfügedämpfung	≤1.0	dB
Wellenlängenabhängige Dämpfung	≤0.25	dB
Polarisationsabhängige Dämpfung	≤0.05	dB
Temperaturabhängige Dämpfung	≤0.20	dB
Rückflussdämpfung	SM≥50	dB
Übersprechen	SM≥55	dB
Schaltzeit	≤8	ms
Wiederholgenauigkeit	≤±0.02	dB
Haltbarkeit	≥107	Mal
Betriebsspannung	3 oder 5	V
Schaltertyp	Nicht-Latching/Latching
Betriebstemperatur	－20~＋70	℃
Lagertemperatur	－40~＋85	℃
Optische Leistung	≤500	mW
Abmessungen	27.0L×12.5W×8.4H	mm

Bestellinformationen

Modell: GZ-1×1-13/15

Modus	Wellenlänge	Spannungstyp	Steuermodell	Fasertyp	Faser-Durchmesser	Faserlänge	Stecker
S=SM M=MM	85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Andere	3=3V 5=5V	L=Latching N=Non-Latching	5=50/125 6=62.5/125 9=9/125 X=Andere	25=250um 90=900um 20=2.0mm 30=3.0mm X=Andere	1=1m 2=1.5m X=Andere	0=Keine FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC LP=LC/PC LA=LC/APC X=Andere

Pinbelegung

Typ	Optischer Pfad	Elektrischer Antrieb	Zustandssensor
1×1 Non-Latching	Pin 1: CUT Pin 5: -- Pin 6: -- Pin 10: --	Pin 2-3: Close Pin 3-4: Open	Pin 7-8: Open Pin 8-9: Close P1-P2: V＋ -- -- GND: Open Close
1×1 Latching	Pin 1: CUT Pin 5: -- Pin 6: -- Pin 10: GND	Pin 2-3: Close Pin 3-4: Open	Pin 7-8: Open Pin 8-9: Close P1-P2: V＋ GND -- --: Open Close

Optischer Pfad

Mechanische Zeichnung
