Produktname: | 1x8T Opto-Schalter | Wellenlänge: | 1310/1550nm |
---|---|---|---|
Steuerart: | Verriegeln oder nicht-Verriegeln | Stromversorgung: | 3V oder 5V |
Verbindungsstück: | FC/APC oder besonders angefertigt | Anwendung: | Netzwerkumschaltung |
Markieren: | Opto Schalter 1x8T,Mechanische LWL-Schalter FC APC,Kanal |

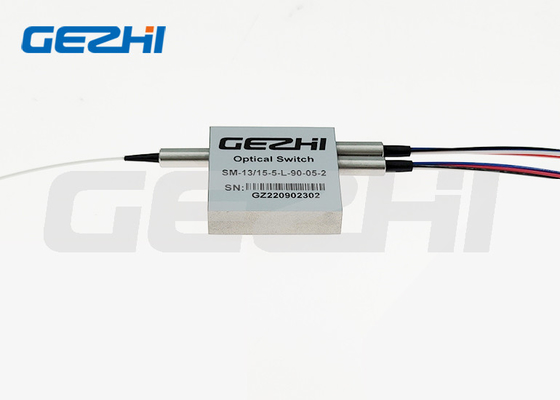

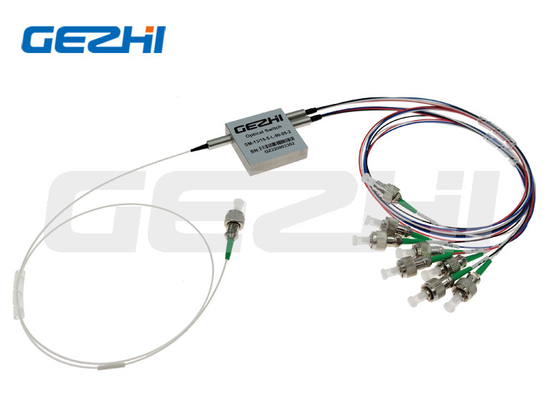

Opto-mechanische LWL-Schalter 1x8T 1310/1550nm für das Kanalblockieren
Opto-mechanische LWL-Schalter des 1x8T 1310/1550nm GEZHI-Photoniken ist Einmodenfaser, die Stützbreite Wellenlänge 1260~1650nm und mit FC-/APCpigtailes. Ist Opto-mechanische LWL-Schalter dieses 1x8T bidirektionales Arbeiten. Mit niedriger Einfügungsdämpfung und hohe Stabilität und Zuverlässigkeit.
Wir liefern verschiedene Art von LWL-Schaltern wie Überbrückung 1x1, 1x2, 2x2, 2x2-vollen, Doppel-Konfigurationen 1x2, D2x2, 2x2A, 1x4, 1x8 und 4x4 für Monomode- oder Multimodefasern. GEZHI-Photonik kann kundengebundene Spezifikation von Opto-mechancial LWL-Schaltern anbieten.
Eigenschaften Miniaturgröße Kurze Schaltzeit Optische Verzerrungen des Bi-directionalLow Niedrige Einfügungsdämpfung, niedriges Quergespräch |
Anwendungen Systemüberwachung R&D im Labor Metropolitan Area Network Netzschutz und -wiederherstellung Instrumentierung, Prüfung und Maß |
Spezifikation von Opto-machanical LWL-Schaltern 1x8T 1310/1550nm
LWL-Schalter 1×8 T-artig | Einheit | Typisch |
Operations-Wellenlänge | Nanometer | 1310&1550nm |
Einfügungsdämpfung | DB | <1> |
Wellenlängen-abhängiger Verlust | DB | <0> |
Polarisations-abhängiger Verlust | DB | <0> |
Rückflussdämpfung | DB | >55 |
Quergespräch | DB | >55 |
Schaltzeit | Frau | Typisch: 4 maximal: 10 |
Wiederholbarkeit | DB | <> |
Haltbarkeit | Zyklen | >10 Million |
Zugeschaltete Art | Verriegeln/Nicht-verriegelnd | |
Optische Energie-Behandlung | mW | <500mw> |
Funktionierenspannung | VDC | 3V oder 5V |
Betriebstemperatur | ℃ | 0~+70 |
Lagertemperatur | ℃ | -40~+85 |
Faser-Art | / | SM-/MMfaser |
Paket-Maß | Millimeter | 35L x 35W x 9H |
Anmerkung: 1. ist Kundenbezogenheit verfügbar.
2. Spezifizierte ohne Verbindungsstück und fügt einen zusätzlichen Verlust 0.2dB pro Verbindungsstück hinzu.
Einrichtungs-Informationen von Opto-machanical LWL-Schaltern 1x8T 1310/1550nm
GZ-FSW-1x8T-x-xx-x-x-xx-xx-x
X | XX | X | X | XX | XX | X |
Modus | Wellenlänge | Spannungs-Art | Steuermodell | Faser-Durchmesser | Faser-Länge | Verbindungsstück |
S=SM 9/125 M5=MM 50/125 M6=MM 62.5/125 |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- Verriegeln |
25=250um 90=900um |
05=0.5m 10=1.0m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC X=Others |
Stifte von Opto-machanical LWL-Schaltern 1x8T 1310/1550nm
Elektrisch von Opto-machanical LWL-Schaltern 1x8T 1310/1550nm
Spezifikationen | Spannung | Gegenwärtig | Widerstand |
Verriegeln 5V | 4.5~5.5 V | 22,2 (±10%) MA | 202,5 (±10%) Ω |
nicht-Verriegeln 5V | 4.5~5.5 V | 31 (±10%) MA | 145 (±10%) Ω |
Verriegeln 3V | 2.7~3.3 V | 33,3 (±10%) MA | 90 (±10%) Ω |
nicht-Verriegeln 3V | 2.7~3.3 V | 46,7 (±10%) MA | 64,2 (±10%) Ω |
Maß von Opto-machanical LWL-Schaltern 1x8T 1310/1550nm
