| Brand Name: | GEZHI or OEM |
| Modellnummer: | FSW-1x4T |
| MOQ: | 1PC |
| Preis: | Verhandlungsfähig |
| Delivery Time: | 2-7 Arbeitstage |
| Payment Terms: | T/T, Western Union |

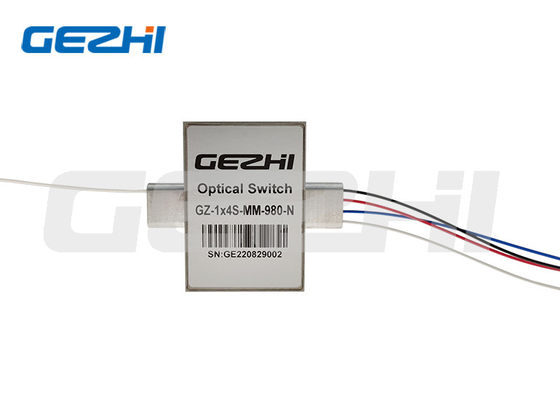

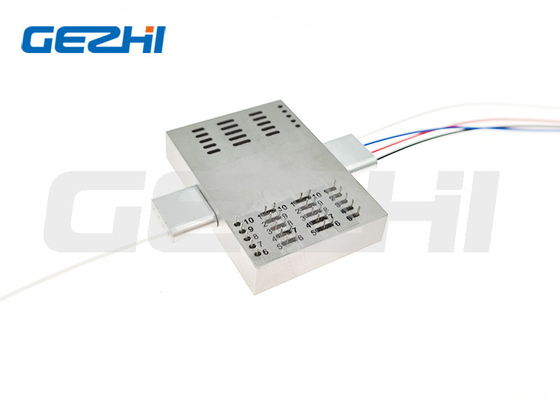

FSW-1x4T LWL-Schalter für Kanalschalter von Laser/von medizinischer Ausrüstung
Diese ist LWL-Schalter 1x4 T Unterstützung 750nm, 780nm, 980nm oder kundengebundene Wellenlänge. Sein mit großer Kernfaser S105/125um. Sein weitverbreitetes in der Kanaldurchschaltung von Laser, medizinische Ausrüstung, System monitory, R&D im Labor. GEZHI-Photonik kann kundengebundene Wellenlänge, Faser und Kanalnummer etc. stützen. Die LWL-Schalter 1x4 T mit hohem stablity und Zuverlässigkeit.
|
Eigenschaften |
Anwendungen |
|
|
Spezifikation von LWL-Schaltern 1x4 T
| Art Schalter 1x4 T | Einheit | Typisch |
| Operations-Wellenlänge | Nanometer | 750nm 780nm oder 980nm |
| Einfügungsdämpfung 1 | DB | <1> |
| Wellenlängen-abhängiger Verlust | DB | <0> |
| Polarisations-abhängiger Verlust | DB | <0> |
| Rückflussdämpfung | DB | Inspektion: >55 MILLIMETER: >35 |
| Quergespräch | DB | Inspektion: >55 MILLIMETER: >35 |
| Schaltzeit | Frau | Typisch: 4 maximal: 10 |
| Wiederholbarkeit | DB | <> |
| Haltbarkeit | Zyklen | >10 Million |
| Zugeschaltete Art | Verriegeln/Nicht-verriegelnd | |
| Optische Energie-Behandlung | mW | <500mw> |
| Funktionierenspannung | VDC | 3V oder 5V |
| Betriebstemperatur | ℃ | -5~+70 |
| Lagertemperatur | ℃ | -40~+85 |
| Faser-Art | / | SM-/MMfaser |
| Paket-Maß | Millimeter | 27L x 23W x 8.2H |
Anmerkung: 1. ist Kundenbezogenheit verfügbar.
2. Spezifizierte ohne Verbindungsstück und fügt einen zusätzlichen Verlust 0.2dB pro Verbindungsstück hinzu.
GZ-FSW-1x4T-x-xx-x-x-xx-xx-x
| X | XX | X | X | XX | XX | X |
| Modus | Wellenlänge | Spannungs-Art | Steuermodell | Faser-Durchmesser | Faser-Länge | Verbindungsstück |
|
S=SM 9/125 M5=MM 50/125 M6=MM 62.5/125 S105/125=S105/125um |
780=780nm 980=980nm 1060=1060nm S=Specify |
3=3V 5=5V |
L=Latching N=Non- Verriegeln |
25=250um 90=900um |
05=0.5m 10=1.0m X=Others |
00=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
| Art |
Sta-te |
Optischer Weg |
Elektroantrieb | Status-Sensor | ||||||||||||||
| Relais 1 (Pin) | Relais 2 (Pin) | Relais 1 (Pin) | Relais 2 (Pin) | |||||||||||||||
| 1 | 5 | 6 | 10 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | 2-3 | 3-4 | 7-8 | 8-9 | |||
| 1x4 | Schwarzes COM-P1 | - | - | Boden | V+ | V+ | Boden | - | - | Abschluss | offen | offen | Abschluss | offen | Abschluss | clsoe | offen | |
|
Klinke ing |
B | COM-P2 rot | V+ | Boden | - | - | - | - | Boden | V+ | offen | Abschluss | Abschluss | offen | Abschluss | offen | offen | Abschluss |
| C | Blau COM-P3 | - | - | Boden | V+ | - | - | Boden | V+ | Abschluss | offen | offen | Abschluss | Abschluss | offen | offen | Abschluss | |
| D | COM-P4 weiß | V+ | Boden | - | - | V+ | Boden | - | - | offen | Abschluss | Abschluss | offen | offen | Abschluss | Abschluss | offen | |
|
Nicht- Klinke ing |
Schwarzes COM-P1 | - | - | - | - | V+ | - | - | Boden | Abschluss | offen | offen | Abschluss | offen | Abschluss | Abschluss | offen | |
| B | COM-P2 rot | V+ | - | - | Boden | - | - | - | - | offen | Abschluss | Abschluss | offen | Abschluss | offen | offen | Abschluss | |
| C | Blau COM-P3 | - | - | - | - | - | - | - | - | Abschluss | offen | offen | Abschluss | Abschluss | offen | offen | Abschluss | |
| D | COM-P4 weiß | V+ | - | - | Boden | V+ | - | - | Boden | offen | Abschluss | Abschluss | offen | offen | Abschluss | Abschluss | offen | |
Optischer Weg von LWL-Schaltern 1x4 T mit S105-/125umfaser
Maß von LWL-Schaltern 1x4 T mit S105-/125umfaser
Video
|
|
