| Brand Name: | GEZHI or OEM |
| Modellnummer: | GZ-1x4-760 |
| MOQ: | 1pc |
| Preis: | Verhandlungsfähig |
| Delivery Time: | 2-7 Arbeitstage |
| Payment Terms: | T/T, Western Union |

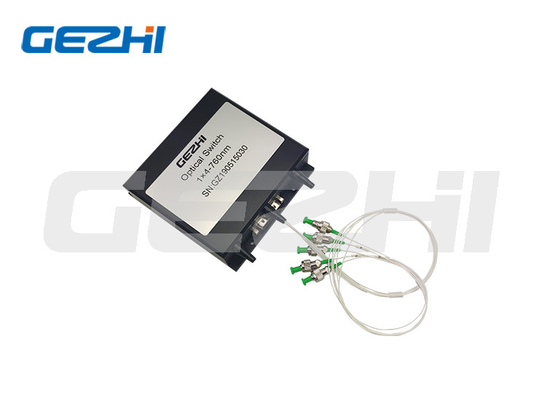

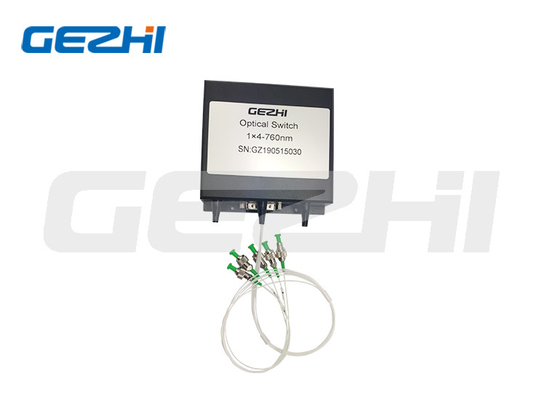

LWL-Schalter 1x4
Der des Gezhis 1x4-Faseroptikschalter schließt optische Kanäle an, indem er ein in- kommendes optisches Signal in eine vorgewählte Ertragfaser umadressiert. Dieses wird erzielt, indem man Patent die Opto-mechanische Konfiguration verwendet, die über ein elektrisches Steuersignal aktiviert ist.
Das Verriegeln von Operation konserviert den vorgewählten Strahlengang, nachdem das Antriebssignal entfernt worden ist. Der Schalter hat elektrische Stellungsgeber integriert, und das neue Material basierte modernen Entwurf verringert erheblich Positionsempfindlichkeit des beweglichen Teils, anbietende beispiellose hohe Stabilität sowie nicht angepassten niedrigen Kosten. Elektronischer Fahrer ist für diese Reihe Schalter verfügbar.
|
Eigenschaften Failsafeverriegeln
Nicht angepasste niedrige Kosten
Niedrige optische Verzerrungen Epoxid-freier Strahlengang
Hohe Zuverlässigkeit
|
Anwendungen Kanal-Blockieren Konfigurierbar fügen Sie hinzu,/Tropfen
System-Überwachung
Instrumentierung
|
Spezifikation
| Parameter | Spezifikationen | Einheit |
| Funktionierende Wellenlänge | 1260~1620 (INSPEKTION) | Nanometer |
| Einfügungsdämpfung | ≤1.0 | DB |
| Wellenlängen-abhängiger Verlust | ≤0.25 | DB |
| Polarisations-abhängiger Verlust | ≤0.05 | DB |
| Temperatur-abhängiger Verlust | ≤0.20 | DB |
| Rückflussdämpfung | SM≥50 | DB |
| Quergespräch | SM≥55 | DB |
| Schalter-Zeit | ≤8 | Frau |
| Wiederholbarkeit | ≤±0.02 | DB |
| Haltbarkeit | ≥107 | Zeiten |
| Funktionierenspannung | 3 oder 5 | V |
| Schalter-Art | Nicht-Verriegeln/verriegelnd | |
| Betriebstemperatur | - 20~+70 | ℃ |
| Lagertemperatur | - 40~+85 | ℃ |
| Optische Energie | ≤500 | mW |
| Maß | 27.0L×12.5W×8.4H | Millimeter |
Stifte
LWL-Schalter 1x4 optischer Weg
LWL-Schalter 1x4 Auftrags-Informationen
GZ-1x4-760nm
Auftrags-Informationen
| Modus | Wellenlänge | Spannungs-Art | Steuermodell | Faser-Art | Faser-Durchmesser | Faser-Länge | Verbindungsstück |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- Verriegeln |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
Mechanisches Zeichnen
Video
|
|
