| Brand Name: | GEZHI or OEM |
| Modellnummer: | GZ-1x2-13/15 |
| MOQ: | 1pc |
| Preis: | Verhandlungsfähig |
| Delivery Time: | 2-7 Arbeitstage |
| Payment Terms: | T/T, Western Union |

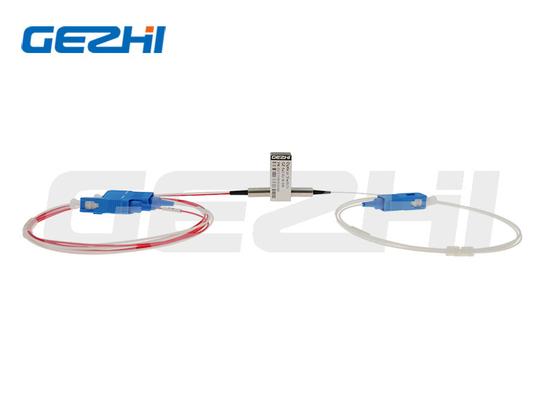

LWL-Schalter 1x2
Gezhi optisches Swiches, kennzeichnet es ausgezeichnete mechanische und optische Leistung und vereinheitlicht unterschiedliche Schalterkonfiguration von 1x1, 1x2, 2x2 Überbrückung, 2x2, Doppel- 1x2, Doppel- 2x2 Überbrückung, Doppel-2x2 auf das ähnliche kompakte Paket. Es ist eine ideale Komponente für OADM, OXC, Systemüberwachung und Schutz. Mit kompaktem Paket zu integrieren kann einfach sein, in ein System der optischen Nachrichtenübertragung mit hoher Dichte.
|
Eigenschaften Failsafeverriegeln
Nicht angepasste niedrige Kosten
Niedrige optische Verzerrungen Epoxid-freier Strahlengang
Hohe Zuverlässigkeit
|
Anwendungen Kanal-Blockieren Konfigurierbar fügen Sie hinzu,/Tropfen
System-Überwachung
Instrumentierung
|
Spezifikation
| Parameter | Spezifikationen | Einheit |
| Funktionierende Wellenlänge | 1260~1620 (INSPEKTION) | Nanometer |
| Einfügungsdämpfung | ≤1.0 | DB |
| Wellenlängen-abhängiger Verlust | ≤0.25 | DB |
| Polarisations-abhängiger Verlust | ≤0.05 | DB |
| Temperatur-abhängiger Verlust | ≤0.20 | DB |
| Rückflussdämpfung | SM≥50 | DB |
| Quergespräch | SM≥55 | DB |
| Schalter-Zeit | ≤8 | Frau |
| Wiederholbarkeit | ≤±0.02 | DB |
| Haltbarkeit | ≥107 | Zeiten |
| Funktionierenspannung | 3 oder 5 | V |
| Schalter-Art | Nicht-Verriegeln/verriegelnd | |
| Betriebstemperatur | - 20~+70 | ℃ |
| Lagertemperatur | - 40~+85 | ℃ |
| Optische Energie | ≤500 | mW |
| Maß | 27.0L×12.5W×8.4H | Millimeter |
Stifte
| Art | Pin | Elektroantrieb | Status-Sensor | ||||||
| 1×2 | Kanal | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Verriegeln | P1-P2 | -- | -- | Boden | V+ | Abschluss | Öffnen Sie sich | Öffnen Sie sich | Abschluss |
| P1-P3 | V+ | Boden | -- | -- | Öffnen Sie sich | Abschluss | Abschluss | Öffnen Sie sich | |
| Nicht-Verriegeln | P1-P2 | -- | -- | -- | -- | Abschluss | Öffnen Sie sich | Öffnen Sie sich | Abschluss |
| P1-P3 | V+ | -- | -- | Boden | Öffnen Sie sich | Abschluss | Abschluss | Öffnen Sie sich |
|
LWL-Schalter 1x2 Auftrags-Informationen
GZ-FSW-1x2-xx-x-x-x-xx-x-xx
Auftrags-Informationen
| Modus | Wellenlänge | Spannungs-Art | Steuermodell | Faser-Art | Faser-Durchmesser | Faser-Länge | Verbindungsstück |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- Verriegeln |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
Optischer Weg
| Status einer | Status zwei |
|
|
 |
Mechanisches Zeichnen
Video
|
|
| Brand Name: | GEZHI or OEM |
| Modellnummer: | GZ-1x2-13/15 |
| MOQ: | 1pc |
| Preis: | Verhandlungsfähig |
| Verpackungsdetails: | 2pcs in einem Schaum mit Plastikkasten |
| Payment Terms: | T/T, Western Union |
LWL-Schalter 1x2
Gezhi optisches Swiches, kennzeichnet es ausgezeichnete mechanische und optische Leistung und vereinheitlicht unterschiedliche Schalterkonfiguration von 1x1, 1x2, 2x2 Überbrückung, 2x2, Doppel- 1x2, Doppel- 2x2 Überbrückung, Doppel-2x2 auf das ähnliche kompakte Paket. Es ist eine ideale Komponente für OADM, OXC, Systemüberwachung und Schutz. Mit kompaktem Paket zu integrieren kann einfach sein, in ein System der optischen Nachrichtenübertragung mit hoher Dichte.
|
Eigenschaften Failsafeverriegeln
Nicht angepasste niedrige Kosten
Niedrige optische Verzerrungen Epoxid-freier Strahlengang
Hohe Zuverlässigkeit
|
Anwendungen Kanal-Blockieren Konfigurierbar fügen Sie hinzu,/Tropfen
System-Überwachung
Instrumentierung
|
Spezifikation
| Parameter | Spezifikationen | Einheit |
| Funktionierende Wellenlänge | 1260~1620 (INSPEKTION) | Nanometer |
| Einfügungsdämpfung | ≤1.0 | DB |
| Wellenlängen-abhängiger Verlust | ≤0.25 | DB |
| Polarisations-abhängiger Verlust | ≤0.05 | DB |
| Temperatur-abhängiger Verlust | ≤0.20 | DB |
| Rückflussdämpfung | SM≥50 | DB |
| Quergespräch | SM≥55 | DB |
| Schalter-Zeit | ≤8 | Frau |
| Wiederholbarkeit | ≤±0.02 | DB |
| Haltbarkeit | ≥107 | Zeiten |
| Funktionierenspannung | 3 oder 5 | V |
| Schalter-Art | Nicht-Verriegeln/verriegelnd | |
| Betriebstemperatur | - 20~+70 | ℃ |
| Lagertemperatur | - 40~+85 | ℃ |
| Optische Energie | ≤500 | mW |
| Maß | 27.0L×12.5W×8.4H | Millimeter |
Stifte
| Art | Pin | Elektroantrieb | Status-Sensor | ||||||
| 1×2 | Kanal | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Verriegeln | P1-P2 | -- | -- | Boden | V+ | Abschluss | Öffnen Sie sich | Öffnen Sie sich | Abschluss |
| P1-P3 | V+ | Boden | -- | -- | Öffnen Sie sich | Abschluss | Abschluss | Öffnen Sie sich | |
| Nicht-Verriegeln | P1-P2 | -- | -- | -- | -- | Abschluss | Öffnen Sie sich | Öffnen Sie sich | Abschluss |
| P1-P3 | V+ | -- | -- | Boden | Öffnen Sie sich | Abschluss | Abschluss | Öffnen Sie sich |
|
LWL-Schalter 1x2 Auftrags-Informationen
GZ-FSW-1x2-xx-x-x-x-xx-x-xx
Auftrags-Informationen
| Modus | Wellenlänge | Spannungs-Art | Steuermodell | Faser-Art | Faser-Durchmesser | Faser-Länge | Verbindungsstück |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- Verriegeln |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
Optischer Weg
| Status einer | Status zwei |
|
|
|
Mechanisches Zeichnen
Video
