| Brand Name: | GEZHI or OEM |
| Modellnummer: | GZ-1x1-13/15 |
| MOQ: | 1pc |
| Preis: | Verhandlungsfähig |
| Delivery Time: | 2-7 Arbeitstage |
| Payment Terms: | T/T, Western Union |

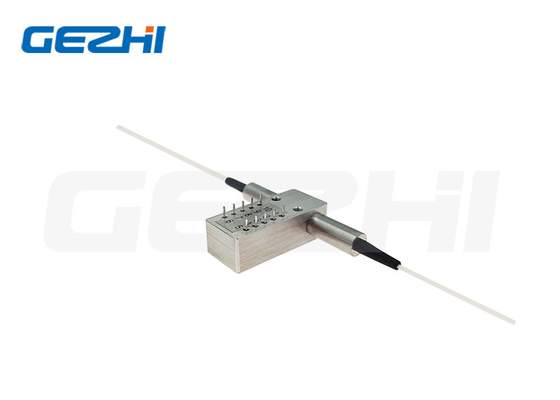

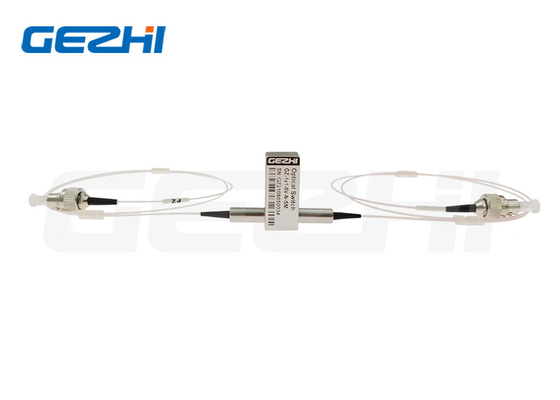

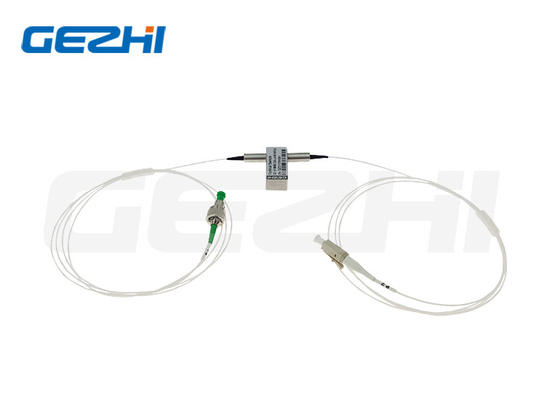

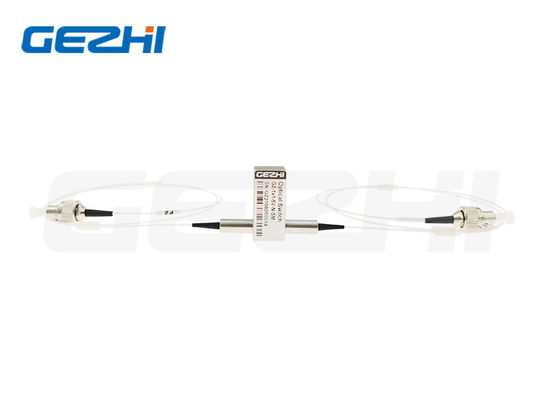

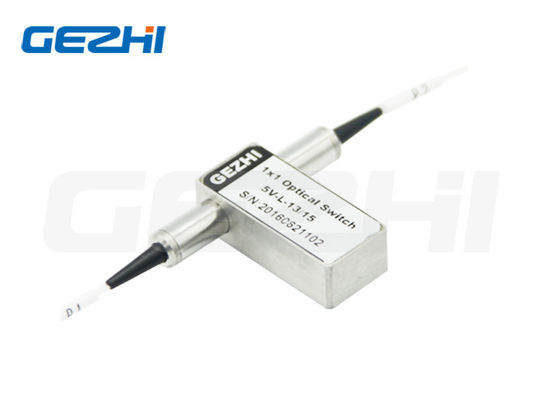

Blockierte Verriegelung Mechanischer optischer Schalter 1310nm LC UPC APC 3V 5V 500mW
1x1 optische Schalter
Der Gezhi 1x1 Opto-Mechanische Bidirektionelle Glasfaserschalter verbindet optische Kanäle, indem er 1 eingehendes optisches Signal in 1 Ausgangsfaser umleitet.Dies erfolgt mittels einer opto-mechanischen Konfiguration und wird über ein elektrisches Steuersignal aktiviert.Der Schalter hat integrierte elektrische Positionssensoren.
Basierend auf einer Dünnschichtfiltertechnologie, die eine robuste Methode zur Veränderung des Lichtflecks bietet,Diese Produktreihe verfügt über eine drastisch vereinfachte Plattformkonfiguration mit hoher Zuverlässigkeit und geringen Produktionskosten.Dieses neuartige Design reduziert die Bewegungsempfindlichkeit erheblich und bietet eine beispiellose hohe Stabilität sowie einen unvergleichlich niedrigen Preis.
Optische Strecke
Mechanische Zeichnung
Eigenschaften
Kanalblockade
Spezifikation
| Parameter | Spezifikationen | Einheit |
| Betriebswellenlänge | 1260 bis 1620 (SM) | m |
| Einsetzungsverlust | ≤ 10 | dB |
| Wellenlängenabhängiger Verlust | ≤ 025 | dB |
| Polarisierungsabhängige Verluste | ≤ 005 | dB |
| Temperaturabhängige Verluste | ≤ 020 | dB |
| Rückkehrverlust | SM≥50 | dB |
| Kreuzgespräche | SM≥55 | dB |
| Zeit umschalten | ≤ 8 | m |
| Wiederholbarkeit | ≤ ± 0.02 | dB |
| Haltbarkeit | ≥ 107 | Zeiten |
| Betriebsspannung | 3 oder 5 | V |
| Schaltertyp | Nicht verriegelt/verriegelt | |
| Betriebstemperatur | -20 ~ +70 | °C |
| Speichertemperatur | -40 ~ +85 | °C |
| Optische Leistung | ≤ 500 | mW |
| Abmessung | 27.0L × 12,5W × 8,4H | mm |
Schrauben
| Typ | Optische Strecke | Elektroantrieb | Zustandssensor | ||||||
| 1 × 1 | Pin 1 | Pin 5 | Pin 6 | Stecknadel 10 | Pin 2 bis 3 | Pin 3 bis 4 | Pin 7-8 | Pin 8 bis 9 | |
| Nicht verriegelnd | CUT | - Ich weiß nicht. | - Ich weiß nicht. | - Ich weiß nicht. | - Ich weiß nicht. | Schließen. | Geöffnet | Geöffnet | Schließen. |
| P1-P2 | V+ | - Ich weiß nicht. | - Ich weiß nicht. | GND | Geöffnet | Schließen. | Schließen. | Geöffnet | |
| Verriegelung | CUT | - Ich weiß nicht. | - Ich weiß nicht. | GND | - Ich weiß nicht. | Schließen. | Geöffnet | Geöffnet | Schließen. |
| P1-P2 | V+ | GND | - Ich weiß nicht. | - Ich weiß nicht. | Geöffnet | Schließen. | Schließen. | Geöffnet | |
Bestellinformationen
GZ-1×1-13/15
| Modus | Wellenlänge | Spannungsart | Kontrollmodell | Art der Faser | Faserdurchmesser | Faserlänge | Anschluss |
| S=SM M=MM |
85=850 nm 13=1310 nm 15=1550 nm 13/15=1310/1550 nm X=Sonstige |
3=3V 5=5V |
L=Schließung N=Nicht verriegelnd |
5=50/125 6 = 62,5/125 9=9/125 X=Sonstige |
25=250um 90=900um 20 = 2,0 mm 30 = 3,0 mm X=Sonstige |
1=1m 2 = 1,5 m X=Sonstige |
0=Nichts X=Sonstige |
Video
|
|
