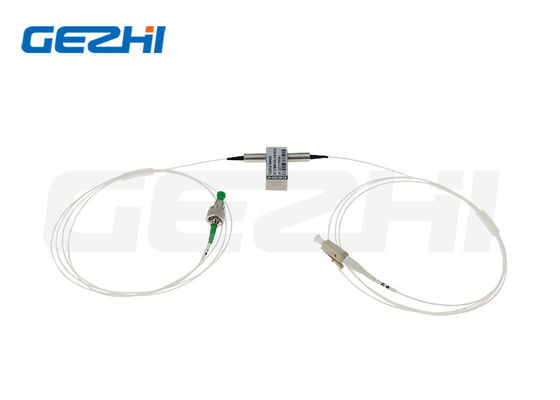

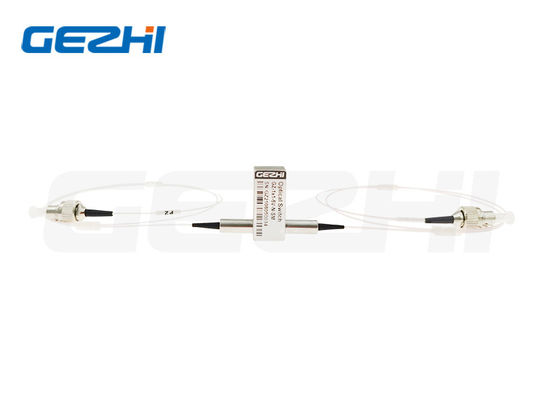

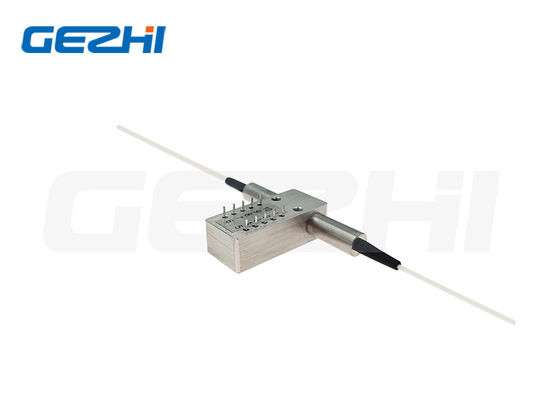

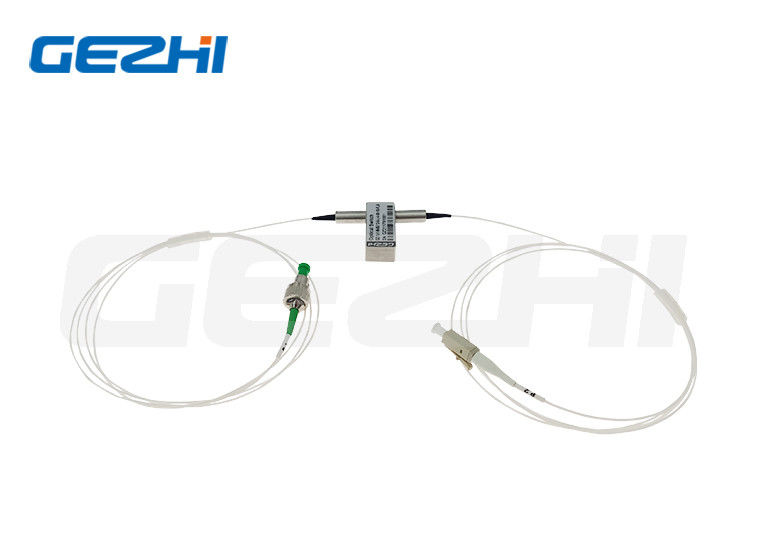

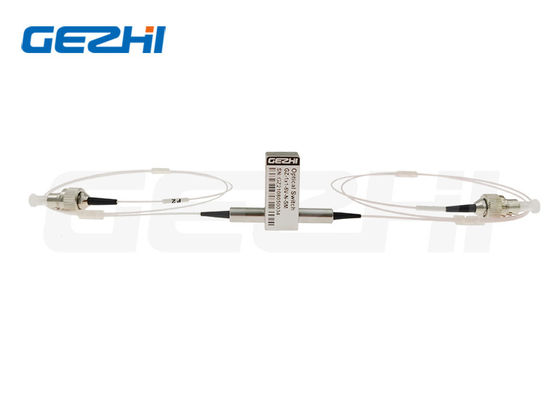

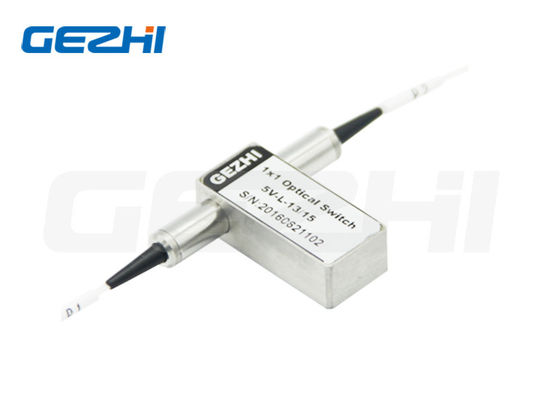

1310 nm mechanischer optischer Schalter mit Verriegelung 500 mW zur Sperrung von Glasfaserkanälen

Name: 1310 nm mechanischer optischer Schalter mit Verriegelung 500 mW zur Sperrung von Glasfaserkanälen
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-1x1-13/15
Price: 21.00 USD
Availability: InStock

Markenbezeichnung:	GEZHI or OEM
Modellnummer:	GZ-1x1-13/15
MOQ:	1pc
Preis:	US$18-US$25
Lieferzeit:	2-7 Arbeitstage
Zahlungsbedingungen:	T/T, Western Union

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE RoHS,ISO9001

Produktname:

1x1 optische Schalter

Wellenlänge:

1310/1550nm

Besonderheit:

Hohe Zuverlässigkeit

Kontrolltyp:

Nicht-Verriegeln

Stromspannung:

5V oder 3V

Stecker:

FC/UPC oder besonders angefertigt

Verpackung Informationen:

2pcs in einem Schaum mit Plastikkasten

Versorgungsmaterial-Fähigkeit:

50000pcs pro Monat

Hervorheben:

Blockiert

mechanischen LWL-Schalter verriegelnd

Mechanischer LWL-Schalter LC UPC

Beschreibung des Produkts

Blockierender mechanisch-optischer Schalter mit Verriegelung

1x1 optomechanischer bidirektionaler Glasfaser-Optikschalter mit 1310nm Wellenlänge, LC-Anschlüssen, UPC/APC-Schnittstellen, 3V/5V Betrieb und 500mW optischer Leistung.

Produktübersicht

Der Gezhi 1x1 optomechanische bidirektionale Glasfaser-Optikschalter verbindet optische Kanäle, indem er eingehende optische Signale mithilfe einer optomechanischen Konfiguration, die über elektrische Steuersignale aktiviert wird, in Ausgangsfasern umleitet. Der Schalter verfügt über integrierte elektrische Positionsensoren und nutzt Dünnschichtfiltertechnologie für eine robuste Lichtwegänderung.

Dieses innovative Design bietet eine vereinfachte Plattformkonfiguration mit hoher Zuverlässigkeit und niedrigen Produktionskosten, reduziert die Empfindlichkeit der Position beweglicher Teile erheblich und bietet gleichzeitig eine beispiellose Stabilität.

Optische Routenkonfiguration

Mechanische Zeichnung

Hauptmerkmale

Fail-Safe-Verriegelungsbetrieb
Kostengünstige Lösung
Minimale optische Verzerrungen
Epoxyfreies optisches Pfaddesign
Hohe Zuverlässigkeitsleistung

Anwendungen

Kanalblockiersysteme
Konfigurierbare Add/Drop-Module
Netzwerküberwachung
Test- und Messtechnik

Technische Spezifikationen

Parameter	Spezifikation	Einheit
Betriebswellenlänge	1260~1620 (SM)	nm
Einfügedämpfung	≤1.0	dB
Wellenlängenabhängige Dämpfung	≤0.25	dB
Polarisationsabhängige Dämpfung	≤0.05	dB
Temperaturabhängige Dämpfung	≤0.20	dB
Rückflussdämpfung	SM≥50	dB
Übersprechen	SM≥55	dB
Schaltzeit	≤8	ms
Wiederholgenauigkeit	≤±0.02	dB
Haltbarkeit	≥10⁷	Zyklen
Betriebsspannung	3 oder 5	V
Schaltertyp	Nicht verriegelnd/Verriegelnd
Betriebstemperatur	－20~＋70	℃
Lagertemperatur	－40~＋85	℃
Optische Leistung	≤500	mW
Abmessung	27.0L12.5W8.4H	mm

Pin-Konfiguration

Typ	Optische Route	Elektrischer Antrieb	Zustandssensor
Nicht verriegelnd	CUT	Pin 5	Pin 6
Nicht verriegelnd	P1-P2	V＋	Öffnen/Schließen
Verriegelnd	CUT	GND	Öffnen/Schließen
Verriegelnd	P1-P2	V＋ GND	Öffnen/Schließen

Bestellinformationen

Modell: GZ-1*1-13/15

Modus	Wellenlänge	Spannungstyp	Steuermodell	Fasertyp	Faser-Durchmesser	Faserlänge	Anschluss
S=SM M=MM	85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Andere	3=3V 5=5V	L=Verriegelnd N=Nicht verriegelnd	5=50/125 6=62.5/125 9=9/125 X=Andere	25=250um 90=900um 20=2.0mm 30=3.0mm X=Andere	1=1m 2=1.5m X=Andere	0=Keine FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC LP=LC/PC LA=LC/APC X=Andere
