| Produktname: | LWL-Schalter D1x2 | Wellenlänge: | 1260~1650nm |
|---|---|---|---|
| Steuern Sie Art: | Nicht-Verriegeln oder Klinke | Spannung: | 3V oder 5V |
| Verbindungsstück: | LC/UPC | Anwendung: | Metropolitan Area Network |
| Markieren: | Mechanische LWL-Schalter D1x2,Mechanische LWL-Schalter 1650nm,Doppelrelais-Schalter LC UPC |
||

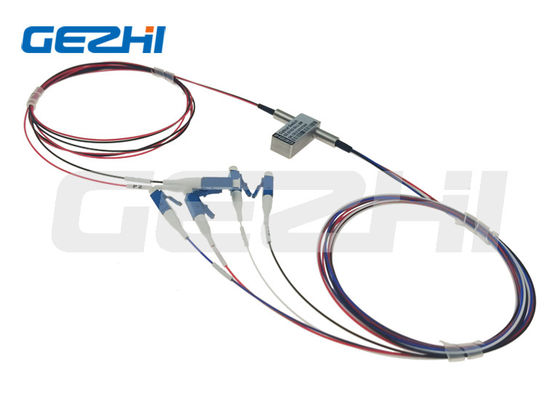

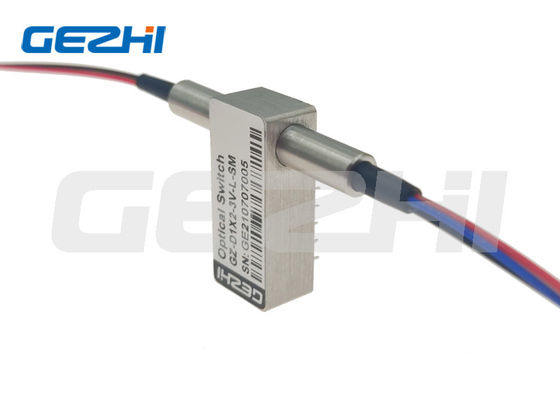

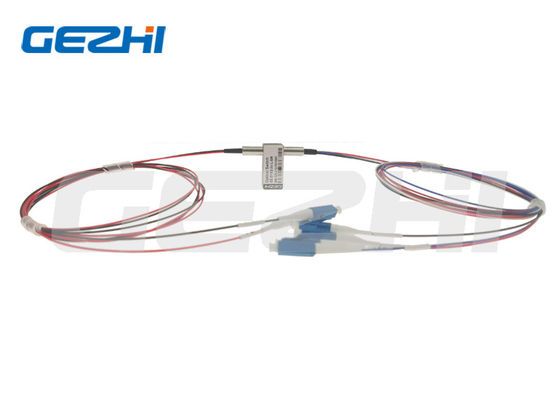

Doppelmechanischer LWL-Schalter des relais-Schalter-D1x2 bipolarer doppelter Wurf
GEZHI verdoppeln LWL-Schalter 1x2 configurate durch sechs Fasern und zwei Zustände nannten Faser auch 2x4 LWL-Schalter. Er schließt mit LC-/UPCverbindungsstück und an Nicht-verriegelte Art an. Opto-mechanische Schalter GEZHI-Duplex 1x2 schließt optische Kanäle an, indem sie ein ankommendes optisches Signal in eine vorgewählte Ertragfaser umadressieren. Die mechanischen LWL-Schalter D1x2 ist apllication in R&D im Labor, im Metropolitan Area Network und in konfigurierbarem OADM.
Eigenschaften
Niedrige Einfügungsdämpfung
Breiter Wellenlängenbereich
Lange Lebenszeit
Hohe Stabilität, hohe Zuverlässigkeit
Epoxid-frei auf Strahlengang
Anwendungen
System-Überwachung
Konfigurierbares OADM
R&D im Labor
MANN (Metropolitan Area Network)
Spezifikation
| Modell | Einheit | GZ-FSW-D1x2 | |
| Operatingwavelength | Nanometer | 850±40/1300±40 | 1260~1620 |
| Wellenlänge | Nanometer | 850&1300 | 1310&1550 |
| Einfügungsdämpfung | DB | Art: 0,7 maximal: 1,0 | |
| Rückflussdämpfung | DB | MM≥30 SM≥50 | |
| Quergespräch | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| Wiederholbarkeit | DB | ≤±0.02 | |
| Spannung | v | 3,0 oder 5.0±0.5 | |
| Lebensdauer | Zeit | ≥107 | |
| Schalterzeit | Frau | ≤8 | |
| Energiebehandlung | mW | ≤500 | |
| Betriebstemperatur | ℃ | -20~+70 | |
| Lagertemperatur | ℃ | -40~+85 | |
| Größe | Millimeter | 27.0×12×8.2 | |
| Anmerkung: 1 innerhalb der Betriebstemperatur und des BESCHWICHTIGUNGSMITTELS. 2 ausschließende Verbindungsstücke. | |||
Kundenbezogenheit ist verfügbar.
Doppel-LWL-Schalter 1x2 Auftrags-Informationen
GZ-FSW-D1x2-x-xx-x-x-x-xx-x-xx
| Modus | Wellenlänge | Spannungs-Art | Steuermodell | Faser-Art | Faser-Durchmesser | Faser-Länge | Verbindungsstück |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- Verriegeln |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
00=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=Others |
Optischer Weg
Stifte
| Art | Zustand | Pin-Definition | Energie | Bedingungsüberwachung | ||||||
| D1x2 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| Nicht-Verriegeln | P1- P3, P2-P4 | -- | -- | -- | -- | Abschluss | Öffnen Sie sich | Öffnen Sie sich | Abschluss | |
| B | P1-P1, P2-P2 | V+ | -- | -- | Boden | Öffnen Sie sich | Abschluss | Abschluss | Öffnen Sie sich | |
| Verriegeln | P1- P3, P2-P4 | -- | -- | Boden | V+ | Abschluss | Öffnen Sie sich | Öffnen Sie sich | Abschluss | |
| B | P1-P1, P2-P2 | V+ | Boden | -- | -- | Öffnen Sie sich | Abschluss | Abschluss | Öffnen Sie sich | |
