| Brand Name: | GEZHI or OEM |
| Modellnummer: | GZ-FSW-1x1 |
| MOQ: | 1PC |
| Preis: | Verhandlungsfähig |
| Delivery Time: | 2-7 Arbeitstage |
| Payment Terms: | T/T, Western Union |

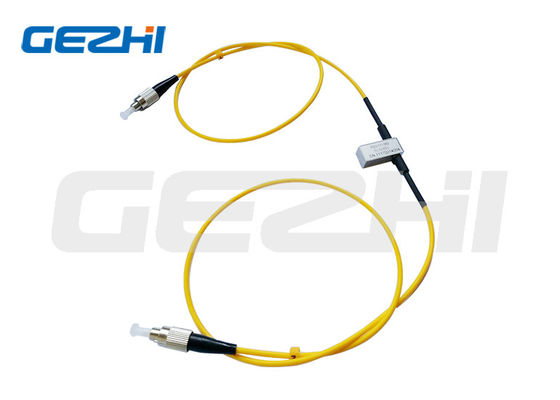

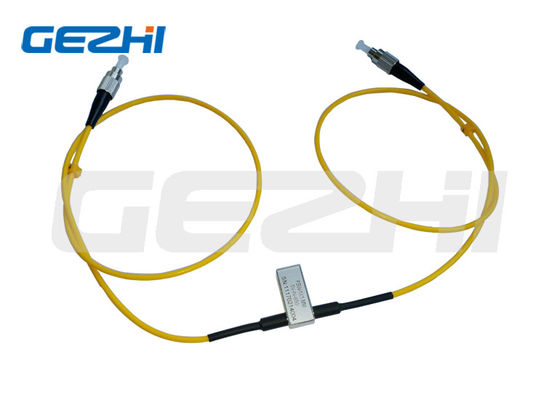

einzelner Pole einzelner Wurfs-optischer abgeschnittener Schalter 1x1
Optischer abgeschnittener Schalter 1x1 GEZHIS ist für Gebrauch Kommunikationsnetzen und in den Maßinstrumenten in den aus optischen Fasern bestimmt. Der optische abgeschnittene Schalter 1x1 besteht aus zwei Häfen, der selektiv optische Energie in einer Faseroptikfernleitung überträgt, umadressiert oder blockiert.
Der optische abgeschnittene Schalter 1x1 betätigt, um zwischen zwei Zuständen vorzuwählen oder zu ändern. Infolgedessen verbraucht er niedrige elektrische Energie, um den LWL-Schalter zu betreiben.
Eigenschaften
Monomode- oder optionales in mehreren Betriebsarten
Breiter funktionierender Wellenlängenbereich
Naht-Dichtungspaket
Failsafeverriegeln und Nicht-Verriegeln
Niedrige optische Verzerrungen
Niedrige Einfügungsdämpfung
In hohem Grade stabil u. zuverlässig
Kurze Schaltzeit
Kompaktbauweise, Miniaturgröße
Epoxid-frei auf Strahlengang
Anwendungen
Netzschaltung
R&D im Labor
Kanalblockieren
Modul und Integration
Instrumentierung, Prüfung und Maß
Faser-Sensor
Metropolitan Area Network
Systemüberwachung
Netzschutz und -wiederherstellung
Spezifikation
| Parameter | GZ-FSW-1×1 | ||
| Wellenlängenbereich | Nanometer | 850±40/1300±40 | 1260~1650 |
| Funktionierendes avelength | Nanometer | 850/1300 | 1310/1490/1550/1625/1650 |
| Einfügungsdämpfung | DB | Art: 0,5 maximal: 0,8 | Art: 0,5 maximal: 0,8 |
| Rückflussdämpfung | DB | MM≥30 SM≥50 | |
| Übersprechen | DB | MM≥65 SM≥75 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Wiederholbarkeit | DB | ≤±0.02 | |
| Stromversorgung | v | 3,0 oder 5,0 | |
| Lebenszeit | Zeiten | ≥107 | |
| Schalter-Zeit | Frau | ≤8 | |
| Sendeleistung | mW | ≤500 | |
| Betriebstemperatur | ℃ | -20~+70 | |
| Lagertemperatur | ℃ | -40~+85 | |
| Gewicht | g | 16 | |
| Maß | Millimeter | (L) 27.0× (W) 12.0× (H) 8,2 | |
Auftrags-Informationen
GZ-FSW-1x2-x-xx-x-x-x-xx-x-x
| Modus | Wellenlänge | Spannungs-Art | Steuermodell | Faser-Art | Faser-Durchmesser | Faser-Länge | Verbindungsstück |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- Verriegeln |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC |
Stifte
| Art | Pin | Elektroantrieb | Status-Sensor | ||||||
| 1×1 | Pin 1 | Pin 5 | Pin 6 | Pin 10 | Pin 2-3 | Pin 3-4 | Pin 7-8 | Pin 8-9 | |
| Verriegeln | P1-P2 | -- | -- | Boden | V+ | Abschluss | Öffnen Sie sich | Öffnen Sie sich | Abschluss |
| Heller Abschluss | V+ | Boden | -- | -- | Öffnen Sie sich | Abschluss | Abschluss | Öffnen Sie sich | |
| Nicht-Verriegeln | P1-P2 | -- | -- | -- | -- | Abschluss | Öffnen Sie sich | Öffnen Sie sich | Abschluss |
| Heller Abschluss | V+ | -- | -- | Boden | Öffnen Sie sich | Abschluss | Abschluss | Öffnen Sie sich | |
Optischer Weg
| Status einer | Status zwei |
 |
|
Maß
Video
|
|
