| Brand Name: | GEZHI or OEM |
| Modellnummer: | GZ-FSW-2x2F |
| MOQ: | 1PC |
| Preis: | Verhandlungsfähig |
| Delivery Time: | 2-7 Arbeitstage |
| Payment Terms: | T / T, Western Union |

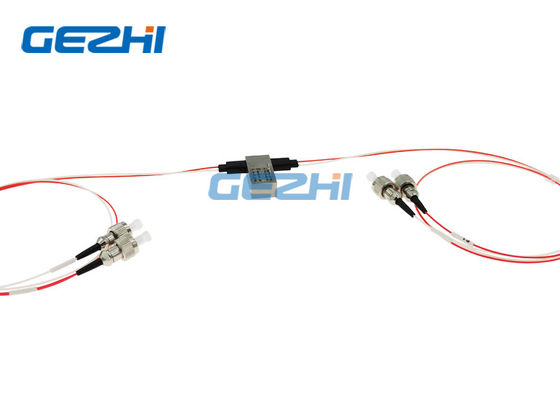

Faser-LWL-Schalter Inspektions-1310/1550nm volle 2×2 bidirektional
Die LWL-Schalter 2x2F von GEZHI Photonics Co.,Ltd schließt optische Kanäle an, indem sie ein ankommendes optisches Signal in eine vorgewählte Ertragfaser umadressieren. Seine verwendet im blockierenden Kanal, Konfiguration fügen hinzu,/Tropfenlösung mit niedrigen optischen Verzerrungen und hoher Zuverlässigkeit. Diese bidirektionalen LWL-Schalter 2x2, die zwei Input und zwei Ertrag haben, mit durchgehendem und querem optischem Zustand.
|
Eigenschaften
|
Anwendungen
|
Spezifikation
| Parameter | Spezifikationen | Einheit |
| Funktionierende Wellenlänge | 1260~1650 (INSPEKTION) | Nanometer |
| Einfügungsdämpfung | ≤1.0 | DB |
| Wellenlängen-abhängiger Verlust | ≤0.25 | DB |
| Polarisations-abhängiger Verlust | ≤0.05 | DB |
| Temperatur-abhängiger Verlust | ≤0.20 | DB |
| Rückflussdämpfung | SM≥50 | DB |
| Quergespräch | SM≥55 | DB |
| Schalter-Zeit | ≤8 | Frau |
| Wiederholbarkeit | ≤±0.02 | DB |
| Haltbarkeit | ≥107 | Zeiten |
| Funktionierenspannung | 3 oder 5 | V |
| Schalter-Art | Nicht-Verriegeln/verriegelnd | |
| Betriebstemperatur | - 20~+70 | ℃ |
| Lagertemperatur | - 40~+85 | ℃ |
| Optische Energie | ≤500 | mW |
| Maß | 27.0L×12.5W×8.4H | Millimeter |

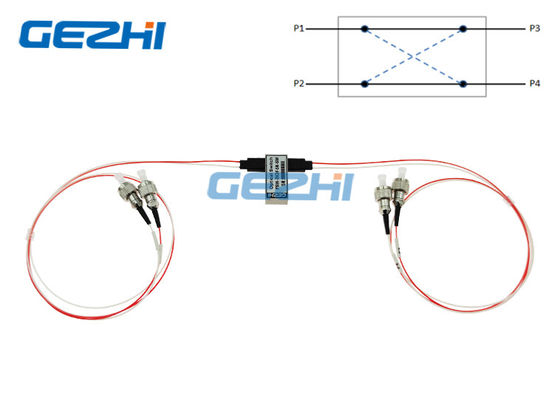

Optischer Weg

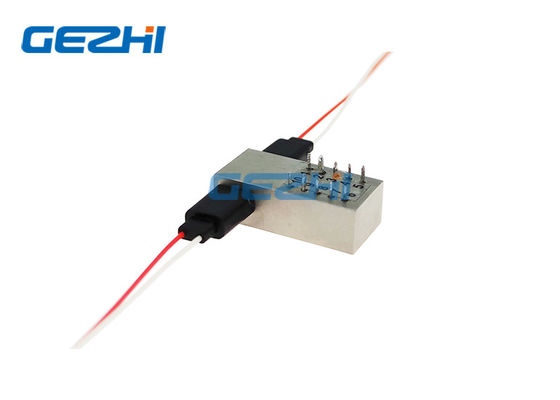

Stifte
| Art | Optischer Weg | Elektroantrieb | Zustands-Sensor | ||||||
| Volles 2×2 | Pin 1 | Pin 5 | Pin 6 | Pin 10 | Pin 2-3 | Pin 3-4 | Pin 7-8 | Pin 8-9 | |
| Verriegeln | P1-P4, P2-P3 | -- | -- | Boden | V+ | Abschluss | Öffnen Sie sich | Öffnen Sie sich | Abschluss |
| P1-P3, P2-P4 | V+ | Boden | -- | -- | Öffnen Sie sich | Abschluss | Abschluss | Öffnen Sie sich | |
| Nicht-Verriegeln | P1-P4, P2-P3 | -- | -- | -- | -- | Abschluss | Öffnen Sie sich | Öffnen Sie sich | Abschluss |
| P1-P3, P2-P4 | V+ | -- | -- | Boden | Öffnen Sie sich | Abschluss | Abschluss |
Öffnen Sie sich
|
|
Einrichtungs-Informationen
GZ-FSW-2×2F
| Modus | Wellenlänge | Spannungs-Art | Steuermodell | Faser-Art | Faser-Durchmesser | Faser-Länge | Verbindungsstück |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- Verriegeln |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
Mechanisches Zeichnen
GEZHI Photonics Co.,Ltd ist eine Fabrik, die hauptsächlich LWL-Schalter DWDM-, AWG-Lehredwdm Modul, CWDM, Filter Verdrahtungshandbuchs, des mechanischen LWL-Schalters wie 1x1, des multi Kanals 1x2, 2x2B, 2x2F, 2x4, 4x4, 1x4, 1x8 und 1xN produzieren, LWL-Schalter Ausrüstung, LWL-Schalter MEMS, MEM VOA, optisches Verbindungskabel etc.
