| Brand Name: | GEZHI or OEM |
| Modellnummer: | LWL-Schalter 1x2 P.M. |
| MOQ: | 1pc |
| Preis: | Verhandlungsfähig |
| Delivery Time: | 2-7 Arbeitstage |
| Payment Terms: | T/T, Western Union |

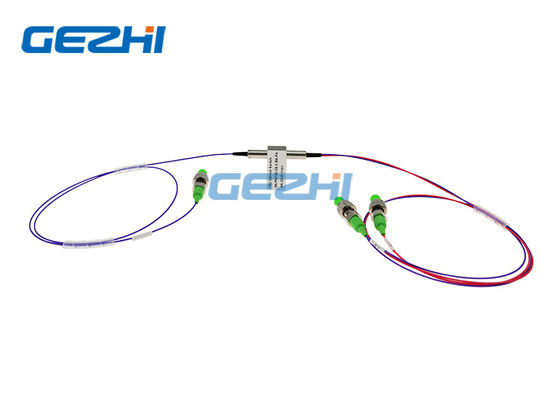

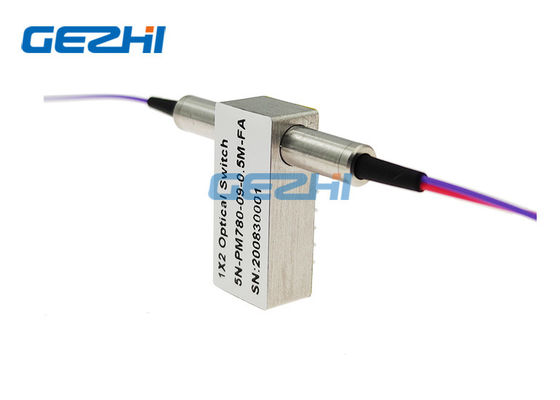

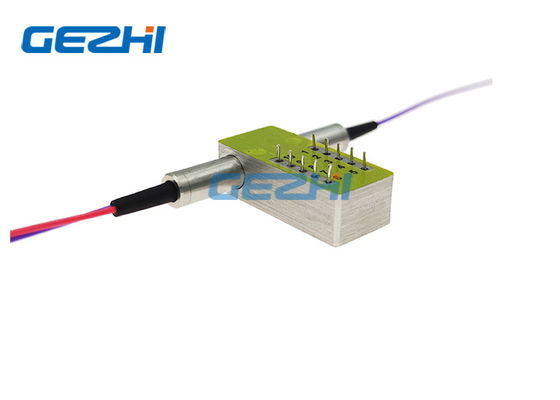

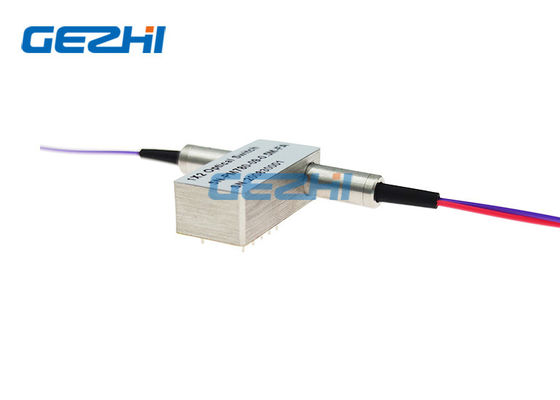

polarisationserhaltende 1x2 P.M. Faser-LWL-Schalter 780nm
Reihen LWL-Schalter GEZHI Photonics Co., Ltd's P.M. polarisationserhaltende Faseroptikschalter sind die Mikrooptikgeräte des Hafens 1X1 und der Häfen 1×2, die mit P.M.-Pandafaser errichtet werden. Diese Geräte können den optischen Input bis einen von zwei Ertrag beim Beibehalten der Polarisation des Signals schalten. Die Reihe LWL-Schalter P.M. ermöglicht bidirektionaler Operation. Und weitverbreitet auf dem Gebiet des optischen Kreuzes, DER PON-Netze und des Verbindungssystems, Ringschutzes des aus optischen Fasern und des Netzmonitors. Für eine Vielzahl von Anwendungen, Varianten sind zu verriegeln sowie das nicht-Verriegeln verfügbar. Die LWL-Schalter Reihe wird mit einer niedrigen Einfügungsdämpfung, breiter funktionierender ein Wellenlängenbereich, hohes ein Löschungsverhältnis und ausgezeichnete eine Stabilität und eine Zuverlässigkeit gekennzeichnet.
Eigenschaften
Niedrige Einfügungsdämpfung
Hohes Löschungsverhältnis
Breiter Wellenlängenbereich
Bidirektionale Operation
Ausgezeichnete Stabilität und Zuverlässigkeit
Anwendungen
Polarisationserhaltendes optisches System
Wieder-konfigurierbares OADM
Optischer Netzschutz u. -wiederherstellung
Optisches Kreuz- und Verbindungsstücksystem
Instrumentierung, Prüfung u. Maß
Spezifikation
|
Parameter |
GZ-FSW-1×2-PM | |||
| Funktionierende Wellenlänge | Nanometer | 780±10/850 ±10 | 980±10 /1064 ±10 | 1310,1480,1550±30 |
| Einfügungsdämpfung | DB | Art: 1,2 maximal: 1,5 | Art: 1,0 maximal: 1,2 | Art: 0,6 maximal: 1,0 |
| Rückflussdämpfung | DB | ≥40 | ≥50 | ≥55 |
| Übersprechen | DB | ≥40 | ≥55 | ≥55 |
| Wiederholbarkeit | DB | ≤±0.02 | ||
|
Stromversorgung |
V | 3,0 oder 5,0 | ||
| Lebenszeit | Zeit | ≥107 | ||
| Schalter-Zeit | Frau | ≤8 | ||
| Sendeleistung | mW | ≤500 | ||
| Betriebstemperatur | ℃ | -20~+70 | ||
| Lagertemperatur | ℃ | -40~+85 | ||
| Maß | Millimeter | (L) 27× (W) 12.0× (H) 8,2 | ||
Anmerkung: 1. ist Kundenbezogenheit verfügbar.
Stifte
| Art | Pin | Elektroantrieb | Status-Sensor | ||||||
| 1×2 | Kanal | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Verriegeln | P1-P2 | -- | -- | Boden | V+ | Abschluss | Öffnen Sie sich | Öffnen Sie sich | Abschluss |
| P1-P3 | V+ | Boden | -- | -- | Öffnen Sie sich | Abschluss | Abschluss | Öffnen Sie sich | |
| Nicht-Verriegeln | P1-P2 | -- | -- | -- | -- | Abschluss | Öffnen Sie sich | Öffnen Sie sich | Abschluss |
| P1-P3 | V+ | -- | -- | Boden | Öffnen Sie sich | Abschluss | Abschluss | Öffnen Sie sich | |
Optischer Weg
| Status einer | Status zwei |
|
|
 |
LWL-Schalter 1x2 Auftrags-Informationen
GZ-FSW-1x2-xx-x-x-x-xx-x-xx
| Modus | Wellenlänge | Spannungs-Art | Steuermodell | Faser-Art | Faser-Durchmesser | Faser-Länge | Verbindungsstück |
|
1x1 1x2 |
780=780nm 850=850nm 980=980nm 1064=1064nm 1310=1310nm 1480=1480nm 1550=1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- Verriegeln |
PM=PM-Faser X=Others |
25=250um 90=900um X=Others |
1=1m 2=1.5m X=Others |
00=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=Others |
Video
|
