| Brand Name: | GEZHI or OEM |
| Modellnummer: | Optischer Überbrückungs-Schalter |
| MOQ: | 1pc |
| Preis: | Verhandlungsfähig |
| Delivery Time: | 2-7 Arbeitstage |
| Payment Terms: | T/T, Western Union |

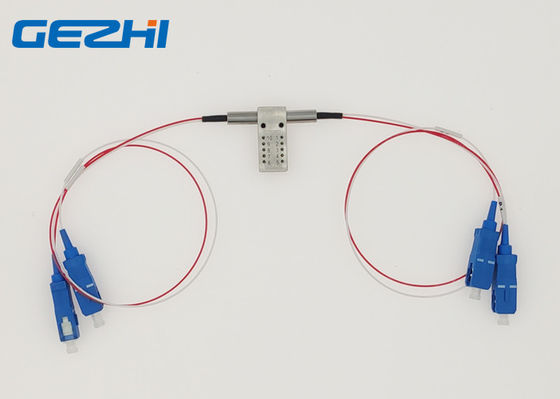

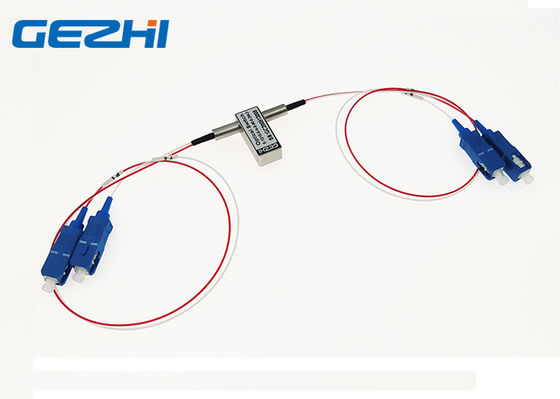

Blockierter einzelner optischer Schalter der Überbrückungs-2x2 in optischem Schutz/Wiederherstellung Netrwork
Der blockierte einzelne optische Schalter der Überbrückungs-2x2 von GEZHI Photonics Co.,Ltd, der Strahlengang durch die Einheiten ist lediglich optisch; d.h. gibt es zu elektrischem zur optischen Umwandlung nicht optisch. Es gibt keinen elektrischen Verlust oder elektrische Bandbreitengrenze auf dem Faseroptikweg. Der Strahlengang wird, ein ankommendes optisches Signal in eine vorgewählte Ertragfaser umadressierend. Der optische Schalter der Überbrückung 2x2 mit allgemeinen Anwendungen für dieses Gerät sind optische Wegewahl, Systemüberbrückung, Ringnetzwiederherstellung und Loopbackprüfung.
|
Eigenschaften Hohe Kanal-Isolierung Nicht angepasste niedrige Kosten |
Anwendungen Optisches Signal RoutingConfigurable Optisch fügen Sie hinzu,/Tropfen Optischer Schutz/Wiederherstellung Netrwork Netz-Prüfsysteme |
Spezifikation
| Parameter | GZ-FSW-2×2B | ||
| Wellenlängenbereich | Nanometer | 850±40/1300±40 | 1260~1650 |
| Funktionierendes avelength | Nanometer | 850/1300 | 1310/1490/1550/1625/1650 |
| Einfügungsdämpfung | DB | Art: 0,8 maximal: 1,2 | Art: 0,6 maximal: 0,8 |
| Rückflussdämpfung | DB | MM≥30 SM≥50 | |
| Übersprechen | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Wiederholbarkeit | DB | ≤±0.02 | |
| Stromversorgung | v | 3,0 oder 5,0 | |
| Lebenszeit | Zeiten | ≥107 | |
| Schalter-Zeit | Frau | ≤8 | |
| Sendeleistung | mW | ≤500 | |
| Betriebstemperatur | ℃ | -20~+70 | |
| Lagertemperatur | ℃ | -40~+85 | |
| Gewicht | g | 16 | |
| Maß | Millimeter | (L) 12.0× (H) 8,2 ist Kundenbezogenheit 27.0× (W) verfügbar. | |

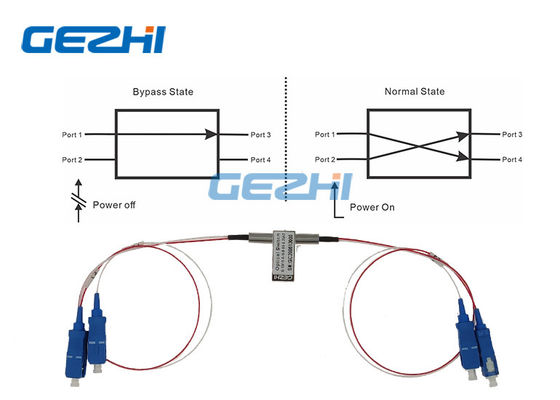

Optischer Weg
| Status einer | Status zwei |
|
|
 |
Stifte
| Parameter | Stifte | Elektroantrieb | Status-Sensor | ||||||
| 2×2B | Strahlengang | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Nicht-Verriegeln | P1-P3 | -- | -- | -- | -- | Abschluss | Öffnen Sie sich | Öffnen Sie sich | Abschluss |
| P1-P4, P2-P3 | V+ | -- | -- | Boden | Öffnen Sie sich | Abschluss | Abschluss | Öffnen Sie sich | |
| Verriegeln | P1-P3 | -- | -- | Boden | V+ | Abschluss | Öffnen Sie sich | Öffnen Sie sich | Abschluss |
| P1-P4 P2-P3 | V+ | Boden | -- | -- | Öffnen Sie sich | Abschluss | Abschluss | Öffnen Sie sich |
|
Auftrags-Informationen
GZ-FSW-2×2B
| Modus | Wellenlänge | Spannungs-Art | Steuermodell | Faser-Art | Faser-Durchmesser | Faser-Länge | Verbindungsstück |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- Verriegeln |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
