| Brand Name: | GEZHI or OEM |
| Modellnummer: | GZ-FSW-1x32 |
| MOQ: | 1pc |
| Preis: | Verhandlungsfähig |
| Delivery Time: | 2-7 Arbeitstage |
| Payment Terms: | T/T, Western Union |
Inspektions-Faser-Optik-Schalter 1x32
Der Inspektions-Faser Optik-Schalter 1x32 von GEZHI Photonics Co.,Ltd liefert Kanalansteuerung zwischen Ein-Input- und n-Ertragfasern.
Die Ausgabekanalkanalnummer ist Kunde spezifiziert und sie kann 1x8, 1x16, 1x32 oder andere sein. Sie kommt mit der paralled Schnittstelle (TTL) und fährt selbstprüfende Funktion des Stromkreiszusammenbruches. Dieser LWL-Schalter 1x32 kann Soem sein. Sein basiert auf unserer modernen Faseroptiktechnologie, die gute Wiederholbarkeit, niedrige Einfügungsdämpfung, niedrige Kosten und Hochleistung hat. Die Operationswellenlänge kann von Monomode- 1260 zu 1650nm, 850±40 zu in mehreren Betriebsarten/zu 1300±40nm oder zu kundengebundener Wellenlänge sein.
|
Eigenschaften Dämpfungsarm Hohe Zuverlässigkeit Modularisierter Entwurf |
Anwendungen Ring Network Multi Lichtquelle Prüfung der Faser, optische Komponente |
1x32-Schrittmotors GEZHIS LWL-Schalter sind eine direkte Faser zur Faserschaltertechnologie, die funktioniert, indem es physikalisch eine Faser auf die andere zeigt. Dieses wird vollendet, indem man einen Schrittmotor der hohen Auflösung verwendet, um die allgemeinen Fasern auf die vorgewählten Ertragfasern genau zu drehen und zu zeigen.
Spezifikation des Inspektions-Faser-Optik-Schalter-1x32
| Parameter | Parameterinhalte |
| Modell | GZ-FSW-1X32 |
| Einfügungsdämpfung | DB ≤0.8 |
| Wellenlängenbereich | 1260~1650 Nanometer |
| Test-Wellenlänge | 1310/1550 Nanometer |
| Faser-Art | Inspektion, 9/125um (SMF-28) |
| Rückflussdämpfung | DB ≥50 |
| Übersprechen | ≥ 70 DB |
| PDL | DB ≤0.05 |
| WDL | DB ≤0.25 |
| TDL | DB ≤0.25 |
| Wiederholbarkeit | DB ≤0.02 |
| Lebenszeit | > 107 |
| Schaltzeit | Frau ≤8 (Nebenkanal) |
| Optikenergie | ≤500 mW |
| Verbindungsstück | FC/PC |
| Steuermodus | TTL |
| Arbeitsfähigkeits-Spg.Versorgungsteil | 5V/500 MA |
| Produkt Sze | 135 x 64 x 46 |
| Betriebstemperatur | -20 ℃ zu ℃ +70 |
| Betriebstemperatur | -40 ℃ zu ℃ +85 |
Anmerkung: 1. ist Kundenbezogenheit verfügbar.
und Monomode--Versionen sind in mehreren Betriebsarten dieses Schalters verfügbar. Sie kennzeichnen hohe Stufe von
Leistung erfordert für Prüfung auf mehreren Einheiten in R&D und in der Herstellungsumwelt. Sie sind auch
in hohem Grade passend für Anwendungen in der Telekommunikation, Herstellung und Testumwelt, wegen
ihr niedriges IL und ausgezeichnete Wiederholbarkeit. Zusätzlich zu den vielen Standardwahlen verfügbar, wir auch
fertigen Sie Schalter besonders an, um den spezifischen Bedarf des Kunden zu erfüllen
Inspektions-Faser-Optik-1x32 Schalter Pin Specifications

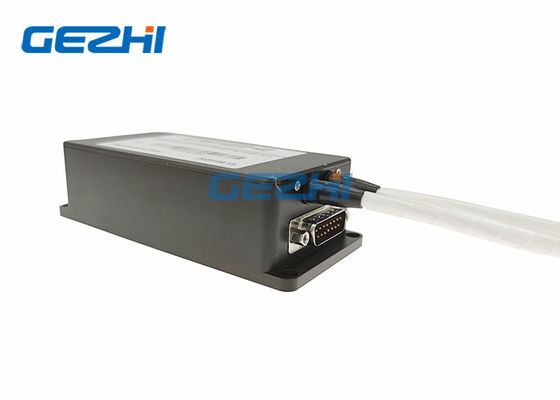

| Männliches Verbindungsstück DB-15 | |||
| Pin No. | I / O | Signal | Beschreibung |
| 2 | Input | D0 |
D0~ D5 ist Kanalansteuerung Bit0~Bit5, D0 ist niedrig, D5 ist hoch |
| 3 | Input | D1 | |
| 4 | Input | D2 | |
| 5 | Input | D3 | |
| 6 | Input | D4 | |
|
11 |
Input |
ZURÜCKSTELLEN |
TTL, niedriges Zurückstellen, zum 0 zu lenken. Hohe Stufe bedeutet, dass Kanalansteuerungsstückchen effektiv sind. |
| 7 | Heraus | BEREIT | TTL, bereit (High=Not bereit, Low=Ready) |
| 8 | Heraus | FEHLER | TTL, Fehler ODER Ausfall, (Fehler High=Error, Low=No) |
| 1,9 | Energie | Boden | Boden |
| 12 | Energie | VCC1 | 5.0±5% VDC Leistungsstärke-Spg.Versorgungsteil (maximale 500mA) |
| 15 | Energie | VCC2 | 5.0±5% VDC Stromkreis-Stromversorgung (maximale 50mA) |
| 4,6,7,8,10,13,14 | NC | NC | freie Stelle |

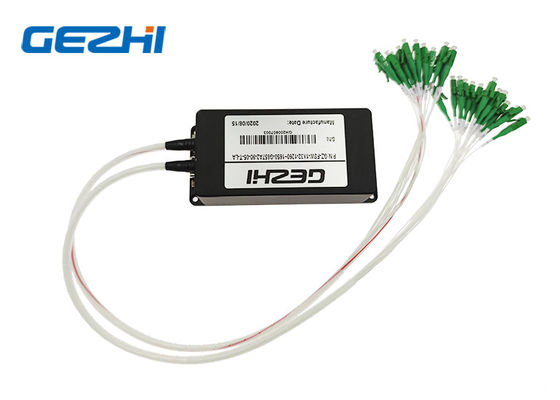

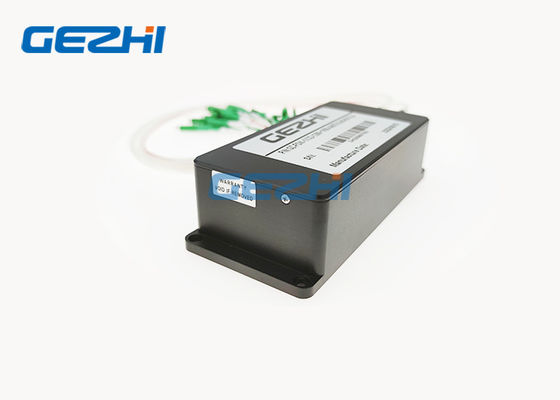

Bild des Inspektions-Faser-Optik-Schalters 1x32
Video
|
