| Brand Name: | GEZHI or OEM |
| Modellnummer: | FSW-1x4T |
| MOQ: | 1PC |
| Preis: | Verhandlungsfähig |
| Delivery Time: | 2-7 Arbeitstage |
| Payment Terms: | T/T, Western Union |

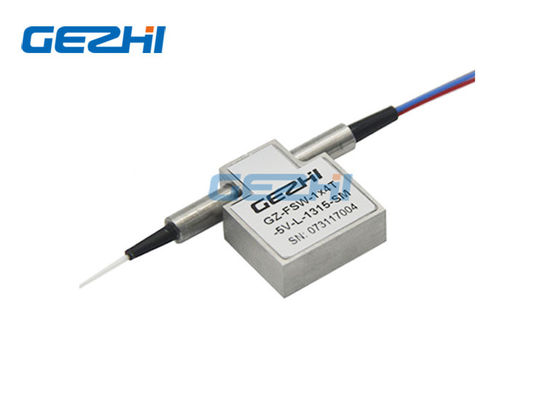

FSW-1x4T mini Opto-Machanical LWL-Schalter bidirektional
Mini Opto-Machanical LWL-Schalter die GEZHI-Reihen-FSW-1x4T, die bidirektional sind, schließt optische Kanäle an, indem sie ein ankommendes optisches Signal in die Ertragfaser verweisen oder blockieren. Dieses ist unter Verwendung einer Opto-mechanischen Konfiguration des schwebenden Patentes erzielt und aktiviert über ein elektrisches Steuersignal. Eine verriegelnde Version konserviert den vorgewählten Strahlengang, nachdem das Antriebssignal entfernt worden ist, während die nicht-verriegelnden Versionen entweder zu dem offenen oder geschlossenen Zustand führen, wenn Macht entfernt wird. Die bidirektionalen FSW-1x4T mini Opto-Machanical LWL-Schalter hat elektrische Stellungsgeber integriert. Der neues Material basierte fortgeschrittene Entwurf verringert erheblich die Positionsempfindlichkeit des beweglichen Teils und bietet unprecedentedhighstabilityas wellas unmatchedlowcost an.
|
Eigenschaften |
Anwendungen |
|
|
Spezifikation
| Art Schalter 1x4 T | Einheit | Typisch |
| Operations-Wellenlänge | Nanometer | 850nm oder 1310/1490/1550nm |
| Einfügungsdämpfung 1 | DB | <0> |
| Wellenlängen-Abhängig-Verlust | DB | <0> |
| Polarisations-Abhängig-Verlust | DB | <0> |
| Rückflussdämpfung | DB | Inspektion: >55 MILLIMETER: >40 |
| Quergespräch | DB | Inspektion: >55 MILLIMETER: >40 |
| Schaltzeit | Frau | Typisch: 4 maximal: 10 |
| Wiederholbarkeit | DB | <> |
| Haltbarkeit | Zyklen | >10 Million |
| Schaltungs-Art | Verriegeln/Nicht-verriegelnd | |
| Optische Energie-Behandlung | mW | <500mw> |
| Betriebsspannung | VDC | 3V oder 5V |
| Betriebstemperatur | ℃ | -5~+70 |
| Lagertemperatur | ℃ | -40~+85 |
| Faser-Art | / | SM-/MMfaser |
| Paket-Maß | Millimeter | 27L x 23W x 8.2H |
Anmerkung: 1. ist Kundenbezogenheit verfügbar.
2. Spezifiziert ohne Verbindungsstück und fügen Sie einen zusätzlichen Verlust 0.2dB pro Verbindungsstück hinzu.
|
Art |
Sta-te |
Optischer Weg |

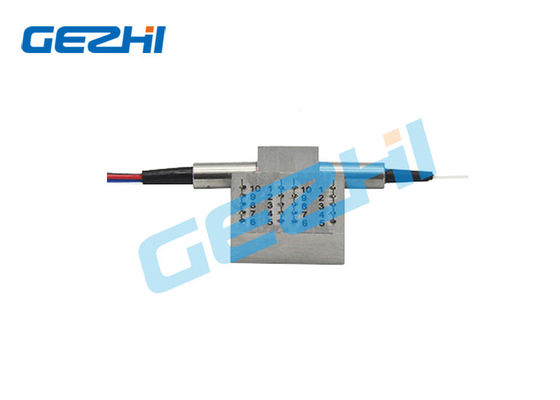

Elektroantrieb | Status-Sensor | ||||||||||||||
| Relais 1 (Pin) | Relais 2 (Pin) | Relais 1 (Pin) | Relais 2 (Pin) | |||||||||||||||
| 1 | 5 | 6 | 10 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | 2-3 | 3-4 | 7-8 | 8-9 | |||
| 1x4 | A | Schwarzes COM-P1 | - | - | Boden | V+ | V+ | Boden | - | - | Abschluss | offen | offen | Abschluss | offen | Abschluss | clsoe | offen |
|
Klinke ing |
B | Rot COM-P2 | V+ | Boden | - | - | - | - | Boden | V+ | offen | Abschluss | Abschluss | offen | Abschluss | offen | offen | Abschluss |
| C | Blau COM-P3 | - | - | Boden | V+ | - | - | Boden | V+ | Abschluss | offen | offen | Abschluss | Abschluss | offen | offen | Abschluss | |
| D | Weiß COM-P4 | V+ | Boden | - | - | V+ | Boden | - | - | offen | Abschluss | Abschluss | offen | offen | Abschluss | Abschluss | offen | |
|
Nicht- Klinke ing |
A | Schwarzes COM-P1 | - | - | - | - | V+ | - | - | Boden | Abschluss | offen | offen | Abschluss | offen | Abschluss | Abschluss | offen |
| B | Rot COM-P2 | V+ | - | - | Boden | - | - | - | - | offen | Abschluss | Abschluss | offen | Abschluss | offen | offen | Abschluss | |
| C | Blau COM-P3 | - | - | - | - | - | - | - | - | Abschluss | offen | offen | Abschluss | Abschluss | offen | offen | Abschluss | |
| D | Weiß COM-P4 | V+ | - | - | Boden | V+ | - | - | Boden | offen | Abschluss | Abschluss | offen | offen | Abschluss | Abschluss | offen | |
Einrichtungs-Informationen
GZ-FSW-1x4T-x-xx-x-x-xx-xx-x
| X | XX | X | X | XX | XX | X |
| Modus | Wellenlänge | Spannungs-Art | Steuermodell | Faser-Durchmesser | Faser-Länge | Verbindungsstück |
|
S=SM 9/125 M5=MM 50/125 M6=MM 62.5/125 |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm 760=760nm 1742=1742nm X=Others |
3=3V 5=5V |
L=Latching N=Non- Verriegeln |
25=250um 90=900um |
05=0.5m 10=1.0m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC X=Others |
Optischer Weg
Maß
Video
|
|
