| Brand Name: | GEZHI or OEM |
| Modellnummer: | LWL-Schalter 1x2 |
| MOQ: | 1PC |
| Preis: | Verhandlungsfähig |
| Delivery Time: | 2-7 Arbeitstage |
| Payment Terms: | T/T, Western Union |

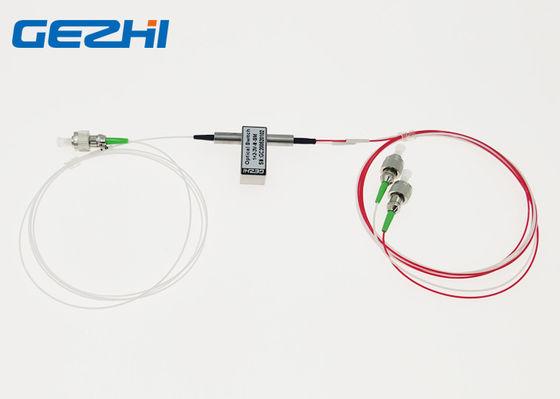

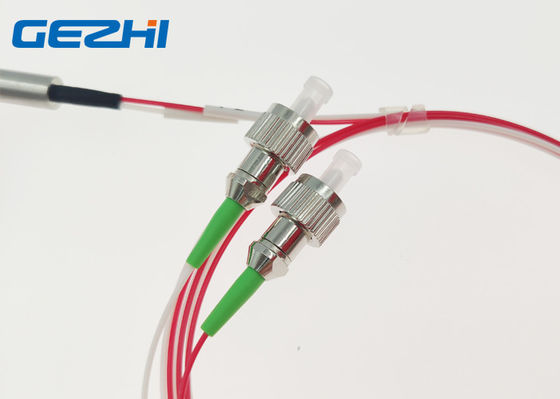

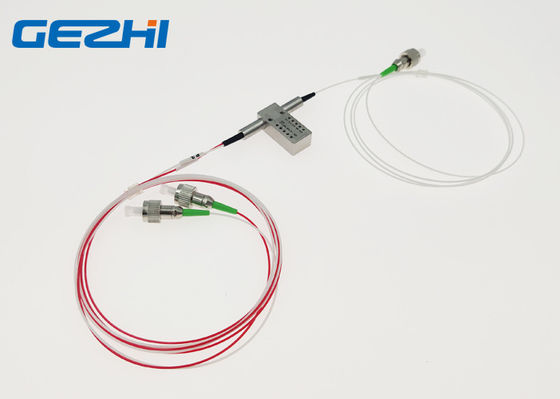

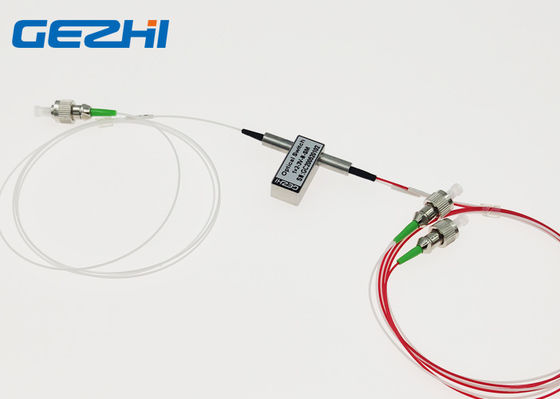

1260~1650nm breites Wellenlänge 1x2 LWL-Schalter 3V FC/APC Verbindungsstück
Breites configurate LWL-Schalter Wellenlänge GEZHI 1260~1650nm nach Art 1x2 mit drei Fasern und zwei Zuständen. Sie schließt an FC-/APCgrünverbindungsstück und an Nicht-verriegelte Spannung 3V an. Schließt breiter LWL-Schalter Wellenlänge 1x2 GEZHI 1260~1650nm optische Kanäle an, indem er ein ankommendes optisches Signal in vorgewählt Faser, auszugeben umadressiert. Der LWL-Schalter ist apllication in der optischen Netzüberwachung, Wellenlängenrouter und reconfigurable fügen Sie hinzu,/Tropfenmehrfachkoppler.
Eigenschaften
Niedrige Einfügungsdämpfung
Am kleinsten
Nicht-verriegelte Art 3V-Spannung
FC-/APCverbindungsstück
Industrietyp verfügbar
PWB besteigbar
Anwendungen
Optischer Netzschutz und -wiederherstellung
Forschung und Entwicklung
Übertragungsausstattungsschutz
LWL-Schalter 1x2 Auftrags-Informationen
GZ-FSW-1x2-x-xx-x-x-x-xx-x-xx
| Modus | Wellenlänge | Spannungs-Art | Steuermodell | Faser-Art | Faser-Durchmesser | Faser-Länge | Verbindungsstück |
|
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- Verriegeln |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
00=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=Others |
Spezifikation
|
Parameter |
GZ-FSW-1×2 | ||
| Wellenlängenbereich | Nanometer | 850±40/1300±40 | 1260~1650 |
| Funktionierende Wellenlänge | Nanometer | 850/1300 | 1310/1490/1550/1625/1650 |
| Einfügungsdämpfung | DB | Art: 0,8 maximal: 1,2 | Art: 0,5 maximal: 1,0 |
| Rückflussdämpfung | DB | MM≥30 SM≥50 | |
| Übersprechen | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Wiederholbarkeit | DB | ≤±0.02 | |
|
Stromversorgung |
V | 3,0 oder 5,0 | |
| Lebenszeit | Zeit | ≥107 | |
| Schalten Sie Zeit | Frau | ≤8 | |
| Sendeleistung | mW | ≤500 | |
| Betriebstemperatur | ℃ | -20~+80 | |
| Lagertemperatur | ℃ | -40~+85 | |
| Gewicht | g | 16 | |
| Maß | Millimeter | (L) 27× (W) 12.0× (H) 8,2 | |
Anmerkung: 1. ist Kundenbezogenheit verfügbar.
2. Spezifiziert ohne Verbindungsstück und fügen Sie einen zusätzlichen Verlust 0.2dB pro Verbindungsstück hinzu.
Stifte
| Art | Pin | Elektroantrieb | Status-Sensor | ||||||
| 1×2 | Kanal | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Verriegeln | P1-P2 | -- | -- | Boden | V+ | Abschluss | Offen | Offen | Abschluss |
| P1-P3 | V+ | Boden | -- | -- | Offen | Abschluss | Abschluss | Offen | |
| Nicht-Verriegeln | P1-P2 | -- | -- | -- | -- | Abschluss | Offen | Offen | Abschluss |
| P1-P3 | V+ | -- | -- | Boden | Offen | Abschluss | Abschluss | Offen | |
Optischer Weg
| Status einer | Status zwei |
|
|
 |
Video
|
|
