| Brand Name: | GEZHI or OEM |
| Modellnummer: | 1x8 Mehrkanal |
| MOQ: | 1PC |
| Preis: | Verhandlungsfähig |
| Delivery Time: | 2-7 Arbeitstage |
| Payment Terms: | T/T, Western Union |

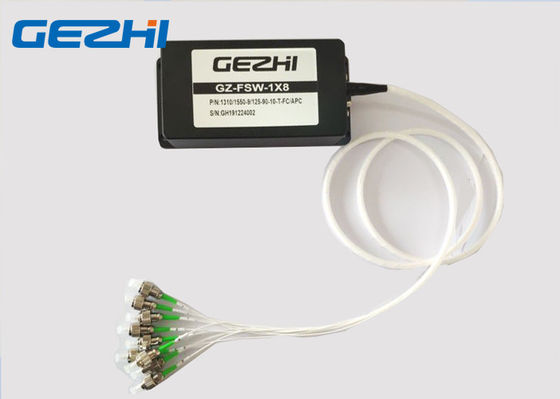

Mehrkanal- Faser-LWL-Schalter 1x8 Inspektion 13/15 Optik-Swtich mit TTL-Schnittstelle
LWL-Schalter multi--Channele Faser GEZHI 1×8 ist eine Art Funktionsbauteil, mit der Fähigkeit des Schaltens des optischen Weges. Kraftübertragungssystem im aus optischen Fasern wird er für multi Lichtquelledetektorauswahl, Mehrkanalfaserüberwachung und Wegschutz aus optischen Fasern etc. verwendet. Außerdem wird er auch Testsystem im aus optischen Fasern für Glasfaser und seinen Teiltest, Außenkabeltest und Sensor-Überwachungsanlage der Multistelle optische verwendet.
Eigenschaften
Dämpfungsärme und hohe Zuverlässigkeit
Parallelschnittstelle (TTL)
Mehr als 128 Kanäle
Modularisierter Entwurf
Epoxid-frei auf Strahlengang
Anwendungen
Ring-Netz
Fernüberwachung im optischen Netz
Prüfung der Faser, optische Komponente
Spezifikation
| Parameter | Einheit | GZ-FSWM-1×N | |||
| Einfügungsdämpfung | DB | 1 < N=""> | 45 < N=""> | 88 < N=""> | |
| Art: 0,8 maximal: 1,0 | Art: 1,2 maximal: 1,5 | Art: 1,5 maximal: 1,8 | |||
| Wellenlängenbereich | Nanometer | 850±40/1300±40 | 1260 | 1650 | ||
| Prüfen Sie Wellenlänge | Nanometer | 850 / 1300 | 1310 / 1550 | ||
| Rückflussdämpfung | DB | MILLIMETER ≥ 30 INSPEKTIONS-≥ 50 | |||
| Übersprechen | DB | ≥ 55 | |||
| PDL | DB | ≤ 0,05 | |||
| WDL | DB | ≤ 0,25 | |||
| TDL | DB | ≤ 0,25 | |||
| Wiederholbarkeit | DB | ≤ ±0.05 | |||
| Haltbarkeit | Zyklen | ≥ 10 Million | |||
| Schaltzeit | Frau | ≤ 10 (Steuerschalterzeit von Nebenkanal) | |||
| Optische Energie | mW | ≤500 | |||
| Betriebstemperatur | ℃ | -20 | +70 | |||
| Lagertemperatur | ℃ | -40 | +85 | |||
| Relative Luftfeuchtigkeit | % | 5 | 95 | |||
| Maß | Millimeter | 135×40×32 (N≤4) | 135×64×32 (N≤12) | 184×78×36 (N≤16) | |
| 184×78×66 (N≤45) | 184×156×66 (N≤88) | 184×220×66 (N≤128) | |||
| 140×77.5×32 (N≤16) | 140×77.5×64 (N≤32) | ||||
Anmerkung: 1. ist Kundenbezogenheit verfügbar.
2. Spezifiziert ohne Verbindungsstück und fügen Sie einen zusätzlichen Verlust 0.2dB pro Verbindungsstück hinzu.
Einrichtungs-Informationen
GZ-FSWM-1xN-x-xx-x-x-xx-xx-x
| Kanal | Faser-Art | Prüfen Sie Wellenlänge | Rohr-Art | Faser-Länge | Verbindungsstück |
| 1 | 128 | Inspektion: Inspektion, 9/125 M5: Millimeter, 50/125 M6: Millimeter, 62.5/125 X: Andere |
850: 850nm 1310: 1310nm 1550: 1550nm 13/15:1310/1550nm X: Andere |
90: 900um 20: 2.0mm 30: 3.0mm X: Andere |
05: 0.5m 10: 1.0m 15: 1.5m X: Andere |
OO: Kein FP: FC/PC Fa: FC/APC SP: SC/PC SA: SC/APC STP: ST/PC STA: ST/APC LP: LC/PC LA: LC/APC X: Andere |
Video
|
